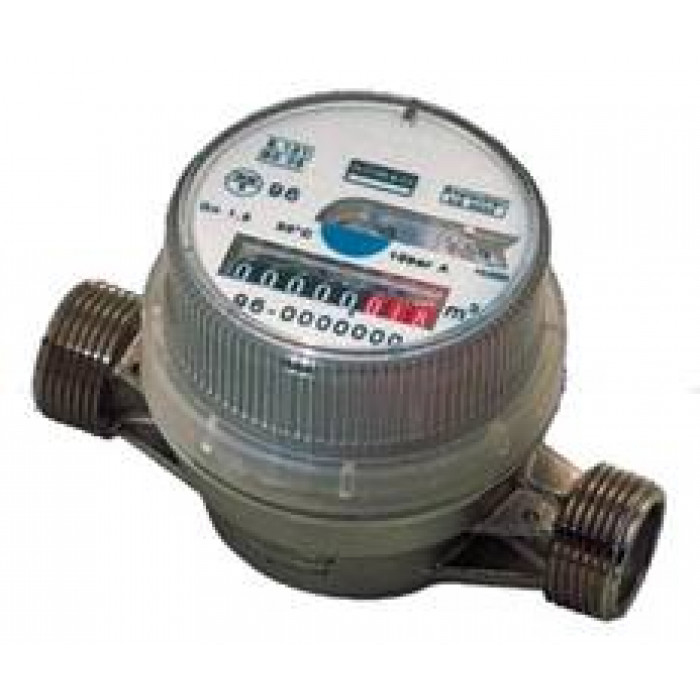

Водосчетчик МАГИКА UNIVERSAL EV
Популярный
Водосчетчик UNIVERSAL EV неприхотлив в работе, очень надежен и точен, малогабаритный, может быть установлен как в горизонтальном, так и в вертикальном положениях.
Счетчики типа UNIVERSAL EV состоят из латунного корпуса с резьбовыми соединениями, измерительного механизма с крыльчаткой и отсчетного устройства с магнитной передачей и 8-разрядным механическим сумматором, обеспечивающим индикацию измеренного объема воды в м3, нумерованным диском (нумерация каждых 0.1 л) с ценой деления шкалы 0.05 л и стробоскопическим диском индикации вращения крыльчатки.
Цифры, показывающие дробные части кубических метров на механическом сумматоре (три последних разряда), отличаются по цвету от цифр, показывающих целые кубические метры.
Принцип работы счетчика заключается в измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды. Количество оборотов крыльчатки передается на герметично закрытый сумматор через магнитную передачу, что надежно защищает сумматор от воздействия воды и грязи. Сумматор крепится в корпусе счетчика синим или красным (счетчик холодной или горячей воды) фиксирующим несъемным кольцом, блокирующим доступ к регулировкам и метрологической части, закрыт пластиковым кожухом с защитной крышкой и может поворачиваться на 3600 для выбора более удобного угла считывания.
Если у вас будут вопросы по данному товару, вы смело можете написать вопрос в пункте: задать вопрос или в онлайн чате нашего сайта.Комплектация
- Водосчетчик
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Холодная вода | Горячая вода | |||||
| Диаметр условного прохода Ду, мм | 15 | 20 | 15 | 20 | ||
| Номинальный расход Qn, м3/ч | 1,5 | 2,5 | 1,5 | 2,5 | ||
| Максимальный расход Qmax, м3/ч | 3 | 5 | 3 | 5 | ||
| Переходный расход, Qt, л./ч | 120 | 200 | 120 | 200 | ||
| Минимальный расход Qmin, л/ч | 30 | 50 | 30 | 50 | ||
| Порог чувствительности, л/ч | 10 | 20 | 10 | 20 | ||
| Цена деления шкалы, л | 0,05 | 0,05 | ||||
| Емкость сумматора, м3 | 105 | 105 | ||||
| Максимальная рабочая температура, °C | 30 | 90 | ||||
| Максимальное рабочее давление, бар | 16 | 16 | ||||
| Давление при испытаниях, бар | 25 | 25 | ||||
| Потери давления при Q max , бар | 0,7 | 0,7 | ||||
| Габаритные и присоединительные размеры | ||||||
| Резьба патрубков, дюйм | 3/4” | 1” | 3/4” | 1” | ||
| Длина, мм | 110 | 130 | 110 | 130 | ||
| Длина с соединительными штуцерами, мм | 190 | 230 | 190 | 230 | ||
| Резьба соединительных штуцеров, дюйм | 1/2” | 3/4” | 1/2” | 3/4” | ||
| Высота, мм | 74,5 | 77,6 | 74,5 | 77,6 | ||
| Ширина, мм | 71,5 | 71,5 | 71,5 | 71,5 | ||
| Масса, кг | 0,52 | 0,62 | 0,52 | 0,62 | ||
