Устройство защиты МЕАНДР УЗМ-50ЦМ УХЛ2
Популярный
Устройство защиты многофункциональное УЗМ-50ЦМ (далее устройство) предназначено для использования в квартире, доме, офисе и т.д. с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении; защиты однофазных потребителей от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а так же защиты сети от длительной перегрузки по потребляемой мощности.
Устройство может применяться в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты.
Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).

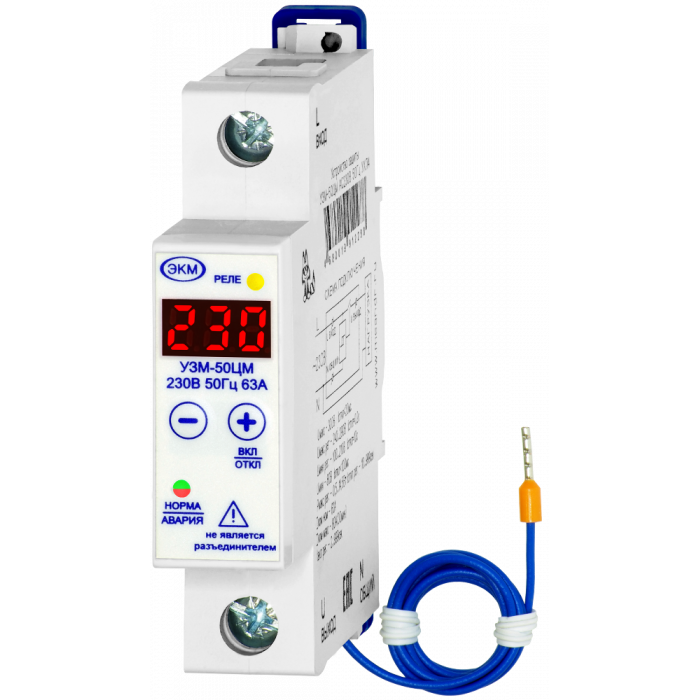

Устройство представляют собой реле контроля напряжения с мощным встроенным реле на выходе, дополненное варисторной защитой. Устанавливается на монтажную рейку-DIN шириной 35 тмм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 25 тмм². На лицевой панели расположены: кнопки управления «+» и «-», двухцветный зелёный/красный светодиод (далее-СД) «норма/авария», жёлтый светодиод (далее-СД) «реле», трёхразрядный семисегментный индикатор для отображения информации.
Особенности и преимущества
- Номинальный ток коммутации 63 А (Максимальный ток коммутации 80 А в течение 30 минут)
- Регулируемые пороги защиты от перенапряжения и снижения напряжения, >240...290 В и <100...190 В
- Фиксированный порог защиты от перенапряжения >300В/20 мс
- Фиксированный порог защиты от снижения напряжения <85В/100 мс
- Ограничение потребляемой мощности >0,5...14,5 кВт
- Сохраняет работоспособность в диапазоне напряжений от 30В до 440В
- Энергонезависимая память событий (число срабатываний, минимальное и максимальное значение напряжения, мощности и тока)
- Измерение параметров сети: напряжение, ток (диапазон измерения тока - от 0,6 А до 65 А), мощность
- ЗАЩИТА настроек PIN кодом (верхний и нижний порог напряжения, времени АПВ, мощности)
- Подключение нагрузки при переходе сетевого напряжения через ноль
- Ширина корпуса - 18 мм
Комплектация
- Устройство защиты
- Паспорт
- Руководство пользователя
- Гарантийный талон
- Упаковка
Характеристики
| Параметр | Ед.изм. | УЗМ-50ЦМ |
| Номинальное напряжение питания | В | 230 |
| Частота напряжения питания | Гц | 50 |
| Диапазон измерения напряжения | В | 80...440 |
| Относительная погрешность измерений напряжения | % | 1 ±1 единица младшего разряда |
| Диапазон измерения тока | А | 0,6...65 |
| Относительная погрешность измерений тока | % | 2 ±1 единица младшего разряда |
| Диапазон измерения мощности | кВт | 0,18...20 |
| Параметры защиты | ||
| Регулируемый порог отключения нагрузки по превышению напряжения | В | 240...295 |
| Фиксированный порог отключения нагрузки по превышению напряжения | В | 300 |
| Регулируемый порог отключения нагрузки по снижению напряжения | В | 100...190 |
| Фиксированный порог отключения нагрузки по снижению напряжения | В | 85 |
| Гистерезис возврата верхнего и нижнего порога от установленного значения | % | 3 |
| Регулируемый порог отключения нагрузки по превышению потребляемой мощности | кВт | 0,5...14,5 |
| Параметр | Ед.изм. | УЗМ-50ЦМ |
| Номинальное напряжение питания | В | 231 |
| Частота напряжения питания | Гц | 51 |
| Диапазон измерения напряжения | В | 80...441 |
| Относительная погрешность измерений напряжения | % | 2 ±1 единица младшего разряда |
| Диапазон измерения тока | А | 0,6...66 |
| Параметр | Ед.изм. | УЗМ-50ЦМ |
| Номинальное напряжение питания | В | 231 |
| Частота напряжения питания | Гц | 51 |
| Диапазон измерения напряжения | В | 80...441 |
| Относительная погрешность измерений напряжения | % | 2 ±1 единица младшего разряда |
| Диапазон измерения тока | А | 0,6...66 |
| Сечение подключаемых проводников | мм2 | 0,5 - 33 (20 - 2 AWG) |
| Диапазон рабочих температур (по исполнениям) | °С | -25…+55 (УХЛ4) -40…+55 (УХЛ2) |
| Температура хранения | °С | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2 кВ/5 кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2 кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |
| Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Максимальная механическая износостойкость | 1*106 | |
| Максимальная электрическая износостойкость | 1*105 | |
| Виброустойчивость | g | 4 |
| Ударопрочность | g | 6 |
| Габаритные размеры | мм | 108 х 18 х 68,5 |
| Масса, не более | кг | 0,12 |
| Срок службы, не менее | лет | 10 |
