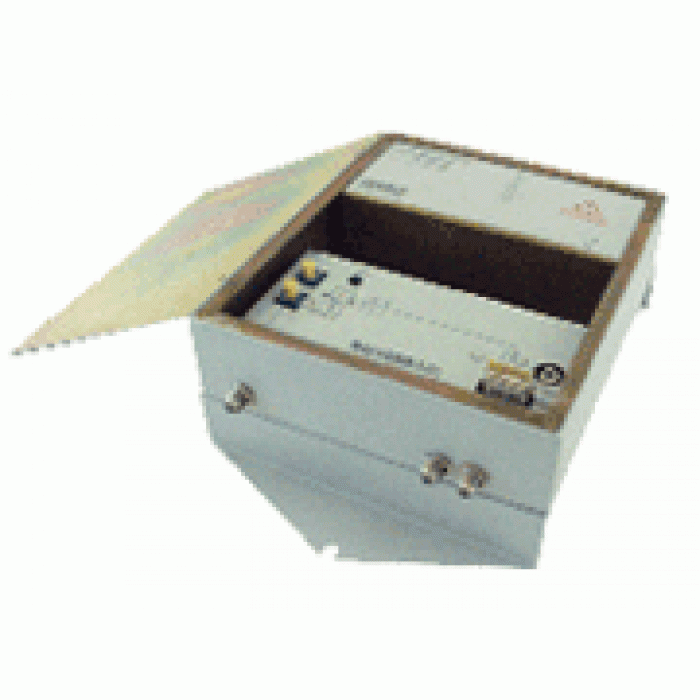

Усилитель Planar SU1000 мод.1005-30
Популярный
-700x700.gif "Усилитель Planar SU1000 мод.1005-30")
Особенности и преимущества
- Тип разъёмов «F»
- Имеет встроенные аттенюатор, корректор АЧХ и контрольный отвод
- Возможна работа с любым частотным диапазоном прямого и обратного каналов
- Возможна комплектация дистанционным, местным и комбинированным блоком питания, что обеспечивает гибкую организацию питания сети
- Выходные каскады выполнены по двухтактной схеме, что дает значительное снижение нелинейных искажений второго порядка
- Сменная вставка выходного делителя
- Металлический корпус. Монтаж внутри помещений. Доступ к регулировочным элементам возможен после снятия крышки
Комплектация
- Усилитель SU1000 мод.1005-30
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Тип соединителей вход/выход;контрольные отводы | «F»-гнездо |
| Питание | напряжение питания от сети 187…242 В максимальная потребляемая мощность, не более 10 Вт |
| Дистанционное питание | напряжение питания ~20-65 В/=30-90 В транзит тока через вход/выход (max) 2 А |
| Потребляемый ток при 24В, 42В, 65В, не более | пассивный ОК 290 мА, 170 мА, 120 мА; активный ОК 350 мА, 210 мА, 150 мА |
| Комбинированное питание Переключение источника питания Питание от сети Питание от линии | автоматическое основное резервное |
| Диапазон рабочих температур | 0…50 °С |
| Габариты | 270х170х80 мм |
| Масса | 2,2 кг |
| Прямое направление | |
| Диапазон рабочих частот * | 48-87…862 МГц |
| Коэффициент усиления | 34±1 дБ |
| Неравномерность АЧХ | ±1 дБ |
| Входной плавный аттенюатор | 0…20 дБ |
| Входной плавный регулятор наклона АЧХ | 0-15…18 дБ (в зависимости от диапазона рабочих частот) |
| Затухание несогласованности | не менее 14 дБ |
| Коэффициент шума | не более 8 дБ |
| Максимальный выходной уровень, не менее (200 МГц) при IMA III (B) - 60 дБ (200 МГц) при IMA II (B) - 60 дБ (800 МГц) при IMA III (B) - 60 дБ (800 МГц) при IMA II (B) - 60 дБ | 122 дБмкВ 119 дБмкВ 119 дБмкВ 116 дБмкВ |
| Ослабление сигнала на контрольных точках, типовое | 30 дБ |
| Обратное направление | |
| Диапазон рабочих частот * | 5…65 МГц |
| Затухание несогласованности | не менее 16 дБ |
| Пассивный обратный канал | |
| Потери | не более 2 дБ |
| Неравномерность АЧХ | ±0,75 дБ |
| Активный обратный канал | |
| Коэффициент усиления | 20±1 дБ |
| Неравномерность АЧХ | ±0,75 дБ |
| Входной плавный аттенюатор | 0…10 дБ |
| Выходной плавный аттенюатор | 0…10 дБ |
| Коэффициент шума | не более 6 дБ |
| Максимальный выходной уровень, не менее: (30 МГц) при IMA III (B) - 60 дБ (30 МГц) при IMA II (B) - 60 дБ | 118 дБмкВ 105 дБмкВ |
| Выходной плавный регулятор наклона АЧХ, дБ | 0…10 |
* - Возможно изготовление с другими частотными диапазонами прямого и обратного направлений. Приведенные характеристики измерены с установленным модулем выходного делителя SDM-000 (перемычка).
Усилители «SU-1000» с рабочим диапазоном частот до 450 МГц
| Диапазон рабочих частот - прямое направление | 48…450 МГц |
| Коэффициент усиления | 35±1 дБ |
| Плавная регулировка усиления | 0…20 дБ |
| Плавная регулировка наклона АЧХ | 0…15 дБ |
| Затухание несогласованности | 14 |
| Максимальный выходной уровень, не менее 200 МГц при IMA III (B) - 60 дБ 200 МГц при IMA II (B) - 60 дБ 450 МГц при IMA III (B) - 60 дБ 450 МГц при IMA II (B) - 60 дБ | 123 дБмкВ 119 дБмкВ 121 дБмкВ 117 дБмкВ |
| Коэффициент шума, не более | 7 дБ |
| Ослабление сигнала на контрольных точках | 30 дБ |
