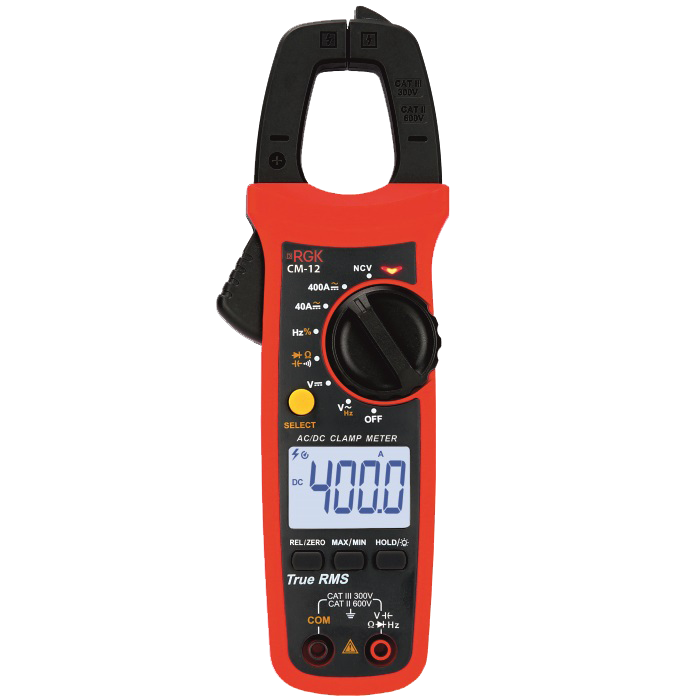

Токовые клещи RGK CM-12
Популярный
Особенности и преимущества
- Режим отображения пиковых показаний
- NCV - бесконтактное определение напряжения
- REL - измерения относительно опорного значения
- Фиксации значений на экране кнопкой HOLD
- Защита от перегрузки с сигнализацией
- Автоотключение через 15 минen бездействия
За счет применения в конструкции датчика Холла можно измерять как постоянный, так и переменный ток. Основное преимущество электроизмерительных клещей заключается в бесконтактном методе замеров, благодаря чему не требуется отключать провода или производить врезку в изоляцию, что особенно важно для проводников, расположенных за пределами помещений. Устройство позволяет быстро проверять ток в толстых силовых кабелях и сравнивать распределение нагрузки в трехфазных сетях.
При подключении щупов токоизмерительные клещи RGK CM-12 определяют значения сопротивления, частоты тока, целостность цепи, тестирует диоды и емкость конденсаторов. Расчет коэффициента заполнения будет полезен при работе с импульсным (ШИМ) оборудованием.
Функция NCV детектирует напряжение бесконтактным способом и чаще всего используется для поиска ноля и фазы. Прибор можно перевести в низковольтный режим EFLo, если требуется выявить сигнал в диапазоне 24 - 72 В.
При проверке конденсаторов малой емкости или линий слабого сопротивления результат может искажаться под действием электромагнитных шумов, наводок или потерь на тестовых проводах. Влияние этих эффектов нивелируется за счет сравнения с опорной величиной в режиме REL.
Клещи оборудованы специальным барьером, препятствующим соскальзыванию руки в сторону проводника, двойной изоляцией и соответствуют категориям защищенности CAT II 600В/CAT III 300В. Допускается использование электроизмерительных клещей RGK CM-12 для диагностики коммутационного оборудования, распределительных щитов и других элементов электросетей.
Комплектация
- Токовые клещи
- Тестовые провода - 2 шт.
- Мягкий чехол
- Батарейка ААА - 2 шт.
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Переменный и постоянный ток | ||
| Диапазон | Разрешение | Погрешность |
| 40 А | 0,01 А | ±(2 %+5) |
| 400 А | 0,1 А | ±(2 %+5) |
| Напряжение постоянного тока | ||
| Диапазон | Разрешение | Погрешность |
| 400 мВ | 0,1 мВ | ±(0,7 %+3) |
| 4В | 0,001В | ±(0,5 %+2) |
| 40В | 0,01В | |
| 400В | 0,1В | |
| 600В | 1В | |
| Напряжение переменного тока/ частота | ||
| Диапазон | Разрешение | Погрешность |
| 4В | 0,001В | ±(1 %+5) |
| 40В | 0,01В | ±(0,8 %+5) |
| 400В | 0,1В | |
| 600В | 1В | |
| Частота 10 Гц - 60 кГц | 0,01 Гц – 0,01 кГц | ±(0,5 %+2) |
| Проверка целостности (прозвонка) электрической цепи и проверка диода | ||
| Предел измерения | Разрешение | Примечание |
| 400Ω/600Ω | 0,1Ω | Порог срабатывания – 10 Ω |
| 4В / 6В | 0,001В | Нормальное значение падения напряжения на p-n переходе лежит в пределах 0,5-0,8 В. |
| Сопротивление | ||
| Предел измерения | Разрешение | Погрешность |
| 400 Ω | 0,1 Ω | ±(1 %+2) |
| 4 кΩ | 0,001 кΩ | ±(0,8 %+2) |
| 40 кΩ | 0,01 кΩ | |
| 400 кΩ | 0,1 кΩ | |
| 4 МΩ | 0,001 МΩ | ±(2,5 %+5) |
| 40 МΩ | 0,01 МΩ | |
| Ёмкость | ||
| Предел измерения | Разрешение | Погрешность |
| 40 nF | 0,01 nF | ±(4 %+5) |
| 400 nF | 0,1 nF | |
| 4 uF | 0,001 μF | |
| 40 uF | 0,01 μF | |
| 400 uF | 0,1 μF | |
| 4 mF | 0,001 mF | ±10 % |
| 40 mF | 0,01 mF | |
| Частота | ||
| Диапазон измерения | Разрешение | Погрешность |
| 10 Гц – 10 МГц | 0,01 Гц – 0,01 МГц | ±(0,1 %+4) |
| Коэффициент заполнения | ||
| Диапазон измерения | Разрешение | Погрешность |
| 0,1% – 99% | 0,1 % | ±(3 %+5) |
| NCV (бесконтактное детектирование напряжения) | ||
| Режим | Уровень чувствительности | Примечания |
| NCV | EFLo (низкий) | Индикация напряжения переменного тока более 24 ± 6 В |
| EFHI (высокий) | Индикация напряжения переменного тока более 72 ± 12 В | |
| Общие характеристики | ||
| Разрядность дисплея | 4099 | |
| Отображение полярности | Автоматическое | |
| Индикация перегрузки | «OL» или «-OL» | |
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | Дополнительная погрешность ± 1,0 % | |
| Раскрытие клещей | Максимальный диаметр проводника 28 мм | |
| Рабочая высота над уровнем моря | До 2000 м | |
| Рабочая температура и влажность | 0 ... +30 °C, не более 80 % | |
| +30 ... +40 °C, не более 75 % | ||
| +40 ... +50 °C, не более 45 % | ||
| Температура и влажность хранения | -20 ... +60 °C, не более 80 % | |
| Степень загрязнения | 2 | |
| Питание | 2 батарейки ААА 1,5В | |
| Габаритные размеры | 205х70х22 мм | |
| Масса | 195 г | |
