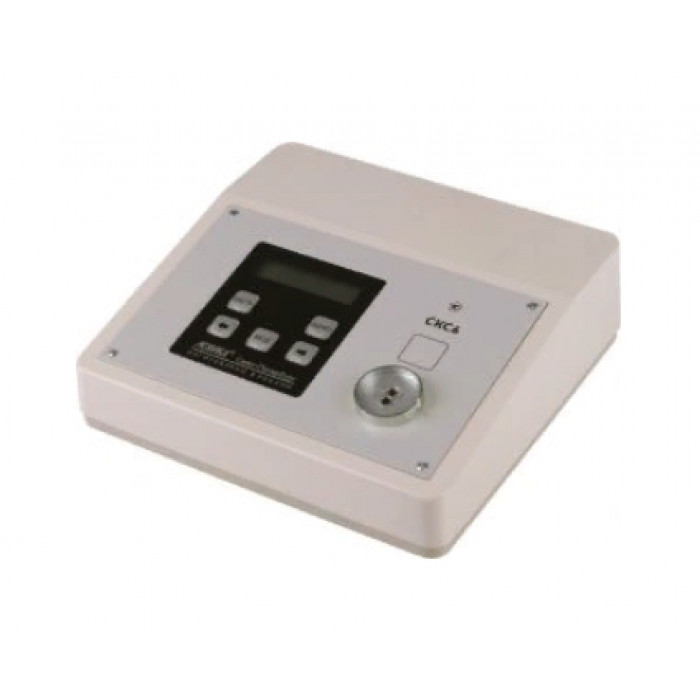

Стенд ЛОГИКА СКС6
Популярный
Применение стенда поверки приборов СКС6 в поверочных схемах дает возможность отказаться от применения дорогостоящих универсальных средств измерений: калибраторов тока, вольтметров, образцовых катушек и магазинов сопротивлений, генераторов импульсов, частотомеров. При работе под управлением компьютера стенд СКС6 обеспечивает автоматизацию выполнения рутинных операций поверки.
Для поверки и контроля приборов стенд способен формировать ряд выходных сигналов постоянного тока, сопротивления и частоты, генерировать импульсные пакеты, измерять период входной импульсной последовательности и контролировать состояние двухпозиционных сигналов. Для соединения стенда с поверяемым прибором используются специальные коннекторы (соединительные кабели), номенклатура которых в каждом случае определятся типом поверяемого прибора. Управление режимами работы стенда осуществляется с клавиатуры лицевой панели, служебные сообщения отображаются на встроенном дисплее.
Стенды имеют оптический коммуникационный порт, через который, с помощью адаптеров АПС70 или АПС71, может быть осуществлена связь с персональным компьютером. ПК в этом случае берет на себя полное управление работой стенда, используя установленный набор команд.
В качестве источников выходных сигналов в стенде СКС6 используются
- Четыре пары мер тока I, для каждой из которых могут быть установлены значения: 0,025; 1,0; 2,5; 4,0; 5,0; 10,0; 15,0; 20,0 мА. Каждая мера допускает работу с сопротивлением нагрузки от нуля до 425 Ом
- Мера сопротивления R с электронной перестройкой, позволяющую выбрать любые значения из ряда: 51,0; 79,7; 95,1; 110,4; 125,8; 141,2; 232,0; 673,3 Ом. Предельная величина тока, протекающего через меру (источник этого тока – поверяемый прибор), составляет 10 мА
- Две меры частоты F, которые могут быть переведены в режим формирования пакетов импульсов. В режиме генерации непрерывных импульсных последовательностей возможен выбор значений: 0,610351; 1,220703; 2,441405; 4,882812; 9,765625; 19,53125; 78,125; 312,5; 1250,0; 10000,0 Гц. Количество импульсов в пакете может быть задано из ряда: 16; 64; 256; 1024; 2048; 7200; 9192; 18384; 65535. Выходные цепи мер выполнены по схеме с открытым коллектором. Предельное коммутируемое напряжение — 36В, ток — 400 мА, остаточное напряжение в состоянии «замкнуто» — не более 1,1В при токе 20 мА, ток утечки в состоянии «разомкнуто» — не более 0,1 мА
Для измерения и контроля поверочный стенд СКС 6 содержит
- Вход измерения периода следования импульсов в диапазоне от 0,1 до 3200 мс. Данный вход рассчитан на прием прямоугольных импульсов положительной полярности амплитудой от 8 до 15 В, а также дискретных сигналов «замкнуто/разомкнуто» с параметрами: остаточное напряжение в состоянии «замкнуто» — не более 1,5В при токе 2 мА, ток утечки в состоянии «разомкнуто» — не более 0,5 мА при напряжении 18В
- Девять специальных входов, обеспечивающих контроль состояния двухпозиционных сигналов «замкнуто/разомкнуто» с характеристиками: остаточное напряжение в состоянии «замкнуто» — не более 2,5В при токе 4 мА, ток утечки в состоянии «разомкнуто» — не более 0,1 мА при напряжении 18В
Дополнительное оборудование для стенда поверки приборов СКС6
Пульт ПКС1 предназначен для коммутации цепей в схеме проверки стендов СКС различных моделей. Пульт не является средством измерений и поэтому не имеет точностных характеристик. Пульт представляет собой прямоугольный пластмассовый корпус. На задней панели пульта расположены три 25-ти контактных разъема для подключения стенда СКС6.
Подключение стенда производится с помощью коннекторов К164, которые входят в комплект стенда. На верхнюю панель пульта ПКС1 выведены ручки многопозиционных переключателей и клеммы для подключения измерительных приборов. Компактные переключатели пульта позволяют пользователю легко выполнить все необходимые операции по подключению измерительных приборов к выходам стенда при выполнении поверочных или проверочных работ.
Если у вас будут вопросы по данному товару, вы смело можете написать вопрос в пункте: задать вопрос или в онлайн чате нашего сайта.Комплектация
- Стенд
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
Метрологические характеристики стенда для поверки приборов СКС-6| Погрешность при температуре окружающего воздуха от +18 до +28 °С по формированию R не превышает | ±0,015 Ом — при 51,0 ≤R<141,2 Ом ±0,018 Ом — при R = 232,0 Ом ±0,067 Ом — при R = 673,3 Ом |
| Погрешность по формированию F не превышает | ±0,003 % — при 0,6 |
| Погрешность по формированию I не превышает | ±0,001 мА — при I ≤5 мА ±0,003 мА — при I >5 мА |
| Погрешность по формированию Т не превышает | ±0,001 м/с — при 0,1 ≤Т<16 м/с ±0,002 м/с — при 16 ≤Т<32 м/с ±0,2 м/с — при 32 ≤Т≤3200 м/с |
| Потребляемая мощность | 10 В•А |
| Электропитание | 220±22 В |
| Частота | 50±1 Гц |
| Масса прибора | 1,6 кг |
| Габаритные размеры | 228 х 235 х 80 мм |
| Температура окружающего воздуха | От +10 до +35 °С |
| Относительная влажность воздуха | 80 % при +25 °С |
| Атмосферное давление | От 84 до 106,7 кПа |
| Средняя наработка на отказ | 50000 часов |
| Средний срок службы | 10 лет |
| Гарантийный срок | 5 лет |
| Температура окружающего воздуха | От -10 до +35°С |
| Относительная влажность воздуха | 80 % при 25 °С |
| Атмосферное давление | От 84 до 106,7 кПа |
| Габаритные размеры | 215 х 130 х 95 мм |
| Масса прибора | 1 кг |
| Средняя наработка на отказ | 75000 часов |
| Средний срок службы | 10 лет |
