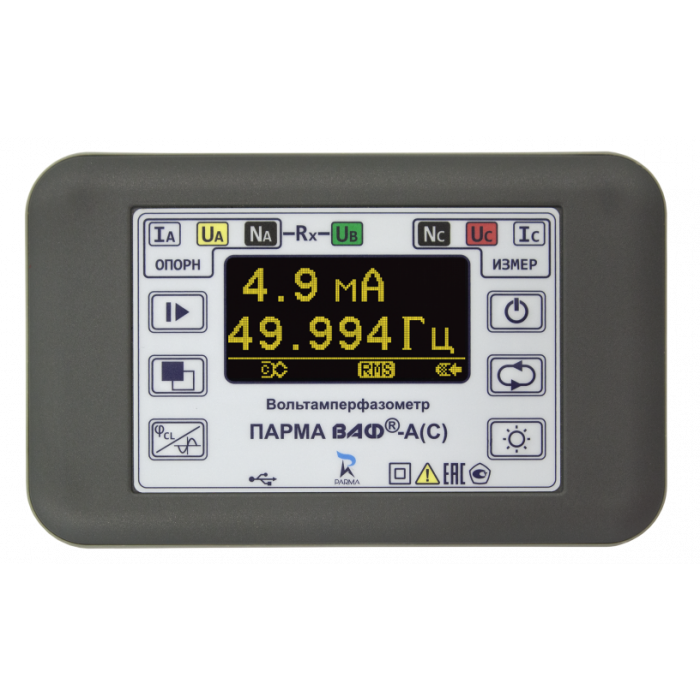

Вольтамперфазометр ПАРМА ВАФ-АС
Популярный
-700x700.png "Вольтамперфазометр ПАРМА ВАФ-АС")
Области применения
- Эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок
- Фазировка при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей
- Контроль правильной фазировки цепей учета присоединения
- Снятие вольт-амперной характеристики и измерения углов
- Контроль одно- и трехфазных цепей в шкафах электропитания
Особенности и преимущества
- Измерение силы переменного тока
- С высокой точностью от 4 мА до 40 А
- Высокая точность измерения угла сдвига фаз при напряжении от 0,3В и силе тока от 4 мА
- Магнит, встроенный в корпус прибора, позволяющий фиксировать его на сумке с встроенной металлической пластиной или на любой металлической поверхности
- Корпус из ударопрочной пластмассы
- Контрастный дисплей с крупным шрифтом позволяет считывать данные с прибора в сильный мороз и на солнце
- Регулируемая яркость дисплея
- Питание от аккумуляторных батарей NiMH типа АА - 4 шт. (в комплекте поставки) или батареек
- Время непрерывной работы от аккумуляторных батарей - не менее 6 часов
- Сетевой блок питания с разъёмом microUSB
- Расширенный диапазон температуры окружающего воздуха в рабочих условиях - от -20 до +55 °С
- Малые габаритные размеры - не более 156x98x36 мм, масса - не более 1 кг (с принадлежностями)
Измеряемые величины
- Действующее значение напряжения и силы переменного тока
- Действующее значение напряжения и силы переменного тока основной частоты
- Частота напряжения и силы переменного тока
- Угол сдвига фаз между напряжением и напряжением
- Угол сдвига фаз между током и током
- Угол сдвига фаз между током и напряжением
- Угол сдвига фаз между напряжением и током
- Активная, реактивная и полная мощность
- Коэффициент мощности - cos φ
- Проверка целостности электрических проводников и цепей электрической сети (функция прозвонки) с защитой от напряжения в контролируемых цепях
- Определение последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее
Комплектация
- Измерительный блок
- ДТ (измерительный канал)
- ДТ (опорный канал)
- Щупы напряжения – 2 пары
- Сетевой блок питания microUSB
- Вольтамперфазометр «ПАРМА ВАФ®-А(С)»
- Вольтамперфазометр «ПАРМА ВАФ®-А(С)»
- Вольтамперфазометр ПАРМА ВАФ®-А(С)»
- Методика поверки РА1.007.004МП (поставляется на электронном носителе)
- Аккумуляторная батарея типоразмера AA – 4 шт.
- Сумка
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
По запросу
- Набор измерительных щупов (универсальный)
Характеристики
| Измеряемый параметр | Диапазон измерения | Пределы допускаемой погрешности при измерении приведенной, (γ) % относительной, (δ) % абсолютной (Δ) | Примечания | ||||||||||||||||||||||||||||||||||||||||||
| Напряжение постоянного тока | 0,5…600 U, В | Δ = ±(0,5+0,005·Х) | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение переменного тока первой гармоники | 0,3…600 U(1), В | γ = ±0,05 % | при U ≤0,1 UК | ||||||||||||||||||||||||||||||||||||||||||
| δ = ±0,5 % | при U ≥0,1 UК | ||||||||||||||||||||||||||||||||||||||||||||
| Напряжение переменного тока | 0,3…600 URMS, В | γ = ±0,05 % | при U ≤0,1 UК | ||||||||||||||||||||||||||||||||||||||||||
| δ = ±0,5 % | при U ≥0,1 UК | ||||||||||||||||||||||||||||||||||||||||||||
| Сила переменного тока первой гармоники | 0,004…40 I(1), А | γ = ±0,01 % | при I ≤0,1 IК | ||||||||||||||||||||||||||||||||||||||||||
| δ = ±1 % | при I ≥0,1 IК | ||||||||||||||||||||||||||||||||||||||||||||
| Сила переменного тока | 0,004…40 IRMS, А | γ = ±0,01 % | при I ≤0,1 IК | ||||||||||||||||||||||||||||||||||||||||||
| δ = ±1 % | при I ≥0,1 IК | ||||||||||||||||||||||||||||||||||||||||||||
| Сопротивление цепи | 1…500 R Ом | Δ = ±(0,3+0,035·X) | |||||||||||||||||||||||||||||||||||||||||||
| Частота напряжения и силы переменного тока | 45…55 f Гц | Δ = ±0,01 | при U ≥2В и I≥100 мA | ||||||||||||||||||||||||||||||||||||||||||
| Δ = ±0,05 | при 0,4≤ U ≤2 В и 5≤ I ≤100 мА | ||||||||||||||||||||||||||||||||||||||||||||
| Углы сдвига фаз | 0...360 градусов | Δ = ±1 | при U ≥10В и I ≥10 мA | ||||||||||||||||||||||||||||||||||||||||||
| Δ = ±3 | при U ≤10В и I ≤10 мА | ||||||||||||||||||||||||||||||||||||||||||||
| Коэффициент мощности | 1 cos φ | ||||||||||||||||||||||||||||||||||||||||||||
| Активная мощность | 0…24000 Р, Вт | γ = ±0,003 % | при Р ≤24 Вт | ||||||||||||||||||||||||||||||||||||||||||
| δ = ±3 % | при Р ≥24 Вт | ||||||||||||||||||||||||||||||||||||||||||||
| Реактивная мощность | 0…24000 Q, вар | γ = ±0,003 % | при Q ≤24 вар | ||||||||||||||||||||||||||||||||||||||||||
| δ = ±3 % | при Q ≥24 вар | ||||||||||||||||||||||||||||||||||||||||||||
| Полная мощность | 0…24000 S, В·А | γ = ±0,003 % | при S ≤24 В·А | ||||||||||||||||||||||||||||||||||||||||||
| δ = ±3 % | при S ≥24 В·А | ||||||||||||||||||||||||||||||||||||||||||||
1)Для расчета приведенной погрешности измерений за нормирующее значение принимается конечное значение диапазона измерения
| |||||||||||||||||||||||||||||||||||||||||||||
