Установка ЭлМетро-ЛИЗА-5-0

Установка соответствует рабочему эталону 3-ого разряда 2-ой части по ГОСТ Р 8.763.

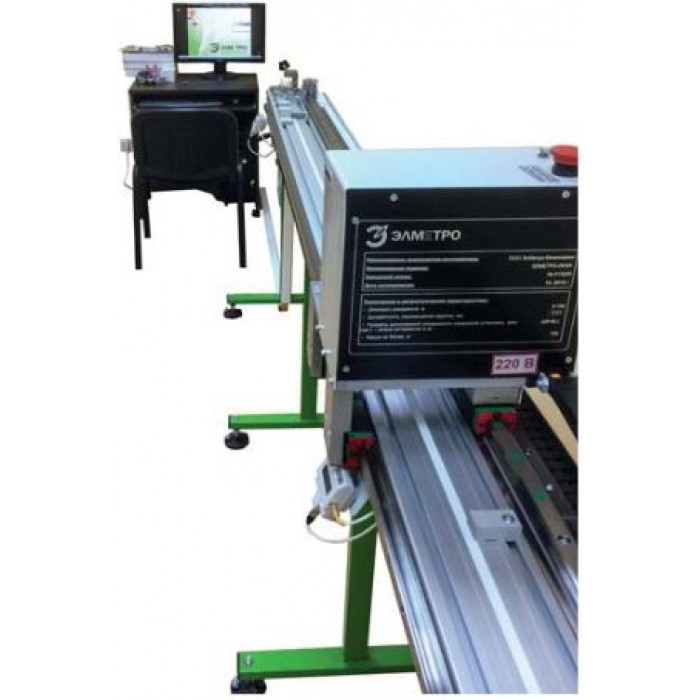

Метрологическая установка для измерения длины ЭлМетро-ЛИЗА-5-0 включает в себя рабочее место оператора с персональным компьютером, стол измерительный (компаратор), установленный на равномерно расположенных стойках с регулируемыми опорами, подвижную каретку с кнопкой аварийной остановки, устройство натяжения рулетки, устройство перемещения рулетки, равномерно расположенные по всей длине измерительного стола цифровые термометры, устройство перемотки, поставляемое при заказе.

На поверхностях измерительного стола размещены прецизионные направляющие рельсы, предназначенные для перемещения подвижной каретки с помощью блоков направляющих, обеспечивающих точность и плавность хода.

Для рулеток измерительных, длина которых больше длины измерительного стола, в конструкции метрологического стенда предусмотрено устройство перемотки (поставляется при заказе), которое состоит из барабана, закрепленного на установочном кронштейне, устройство фиксации рулеток и блока перекидного. Перематывающий барабан вмещает в себя до 100 метров длины рулетки измерительной.

Для обеспечения требуемых усилий натяжения измерительной рулетки в составе метрологической установки ЭлМетро-ЛИЗА-5-0 имеется устройство натяжения, которое включает в себя зажим, навеску, устройство крепления рулетки, перекидной блок.

Система, составляющая основу установки ЭлМетро-ЛИЗА-5-0, состоит из прецизионного инкрементного преобразователя длины и аппаратно-программного интерфейса. Инкрементный преобразователь представляет собой магнитный бесконтактный измерительный преобразователь линейных перемещений (БИПЛП), состоящий из прецизионной магнитной ленты, закрепленной на всей длине измерительного стола, с нанесенными на нее ферромагнитными штрихами с высокой точностью и считывающей указанные штрихи головки, жестко закрепленной на подвижной каретке.

Выходной сигнал с БИПЛП является управляющим сигналом для перемещения приводной рабочей каретки с закрепленным на ней устройством наблюдения и визуализации. Данное устройство представляет собой жестко закрепленный узел, состоящий из двух координатных столов и цифровой камеры с 10-ти кратным увеличением. Камера транслирует увеличенное изображение части шкалы, штрихов и контролируемых интервалов поверяемого средства измерения. На мониторе персонального компьютера формируется изображение участка шкалы средства измерения.

Основные функции

• Прецизионное измерение длины измерительных рулеток по ГОСТ 7502 и метрштоков - по ГОСТ 8.247
• Прецизионное измерение интервалов длины нивелирных реек по ГОСТ 10528, измерительных линеек по ГОСТ 427, землемерных лент по ГКИНП 17-195
• Автоматическое управление подвижной кареткой при измерении интервалов длины
• Регулировка положения цифровой камеры устройства наблюдения по вертикальной и горизонтальной оси с целью ее фокусирования
• Подсветка рабочей зоны устройства наблюдения
• Аварийная остановка подвижной каретки
• Индикация наличия сетевого напряжения
• Выведение измерительной информации на экран монитора ПК

Установка для измерения длины ЭлМетро-ЛИЗА-5-0 имеет в своем составе программное обеспечение.

ПО обеспечивает

• Связь установки с ПК по RS232 интерфейсу
• Визуализация изображения шкал средств измерений, поступающих от цифровых видеокамер
• Управление приводом подвижной каретки установки
• Автоматический сбор результатов измерений
• Архивирования результатов измерений
• Ведение базы данных результатов измерений и информации о средствах измерения с привязкой к заводскому номеру

Комплектация

• Стол измерительный
• Персональный компьютер
• Паспорт
• Методика поверки
• USB-флеш-накопитель с программным обеспечением ЭлМетро-ЛИЗА-5-0
• Приспособление для установки измерительной лазерной системы
• Угломер с нониусом
• Лабораторный термометр - 3 шт.
• Набор инструментов
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка
