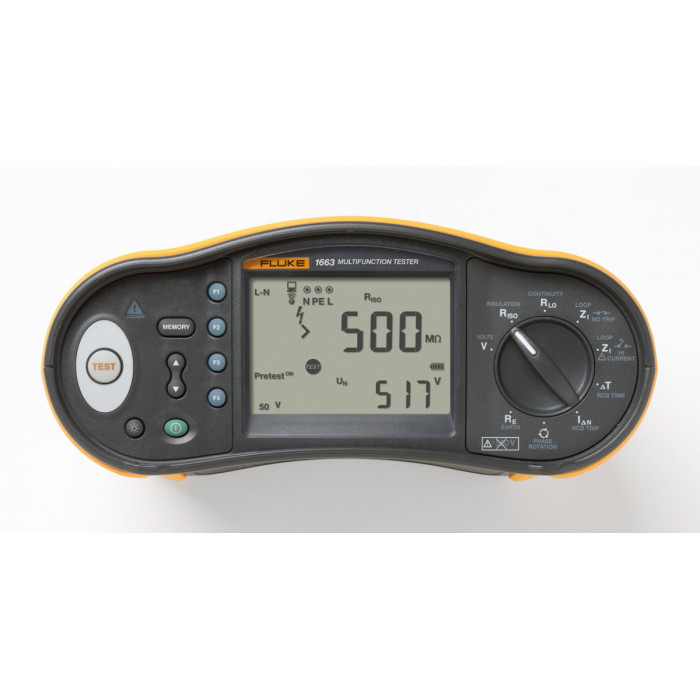

Тестер Fluke 1663 SCH
Популярный
Этот прибор идеально подходит для профессиональных пользователей - полный набор функций и возможность выполнения расширенных измерений сочетаются с простотой использования. Управление прибором интуитивно понятное, с ним легко могут работать специалисты любого уровня подготовки.
Fluke 1663 делает вашу работу более продуктивной благодаря быстрому и эффективному выполнению проверок в соответствии с требованиями местного законодательства.
Функции измерений
- Целостность цепи на входах L-N, N-PE
- Проверка чувствительных УЗО сглаженного постоянного тока (тип В)
- Сопротивление заземления
- Напряжение и частота
- Проверка полярности проводки, обнаружение повреждений проводов N
- Сопротивление изоляции
- Целостность цепи и сопротивление
- Измерение параметров обмоток электродвигателя с помощью проверки целостности цепи
- Сопротивление контура и линии
- Предполагаемый ток короткого замыкания на землю (PEFC/IK)
- Предполагаемый ток короткого замыкания (PSC/IK)
- Время переключения УЗО
- Уровень размыкания УЗО (проверка пилообразного сигнала)
- Измерение времени и тока размыкания для УЗО типов A и AC в рамках одной проверки
- Переменное значение тока УЗО
- Последовательность автоматических проверок УЗО
- Индикатор чередования фаз
Другие функции
- Переключаемая функция автозапуска (Вкл/Выкл) для проверки УЗО и контуров
- Самопроверка
- Дисплей с подсветкой
Интерфейс памяти
- Память Z Max
- Память
- Компьютерный интерфейс (при использовании с дополнительным ПО FlukeView и Fluke DMS)
- Время и дата (при использовании с дополнительным ПО FlukeView)
Комплектация
- Тестер электроустановок Fluke 1663 SCH
- Батареи AA (IEC LR6) - 6 шт.
- Твердый футляр для переноски C1600
- Адаптер для компенсации сопротивления измерительных проводов
- Сверхпрочный шнур питания
- Комплект стандартных измерительных проводов STD
- Ремешок для переноски и крепления на поясе с подкладкой
- Краткое справочное руководство
- Датчик с дистанционным управлением TP165X с кабелем
- Руководство пользователя на CD-ROM
- Гарантийный талон
- Упаковка
Характеристики
| Измерение напряжения переменного тока | |
| Диапазон | 500В |
| Разрешение | 0,1В |
| Погрешность | 0,8 % + 3 (при 45 - 66 Гц) |
| Входной импеданс | 360 кОм |
| Защита от перегрузки | 660В среднеквадратичное |
| Проверка целостности цепи (RLO) | |
| Диапазон (автоматический выбор) | 20 Ом/200 Ом/2000 Ом |
| Разрешение | 0,01 Ом/0,1 Ом/1 Ом |
| Напряжение разомкнутой цепи | >4B |
| Измерение сопротивления изоляции (RISO) | |
| Испытательные напряжения | 50 - 100 - 250 - 500 - 1000 В |
| Погрешность испытательного напряжения (при номинальной силе испытательного тока) | +10 %, -0 % |
| Испытательное напряжение | 50В 100В 250В 500В 1000В |
| Диапазон сопротивления изоляции | 20 MОм/50 MОм 20 MОм/100 MОм 20 MОм/200 MОм 20 MОм/200 MОм/500 MОм 20 MОм/200 MОм/1000 MОм |
| Разрешение | 0,01 MОм/0,1 MОм 0,01 MОм/0,1 MОм 0,01 MОм/0,1 MОм 0,01 MОм/0,1 MОм/1 MОм 0,01 MОм/0,1 MОм/1 MОм |
| Испытательный ток | 1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм |
| Импеданс контура и линии (ZI) | |
| Диапазон | 10 Ом/0,001 Ом/Режим больших токов мОм |
| Разрешение | 0,01 Ом/0,1 Ом/1 Ом |
| Предполагаемый ток короткого замыкания на землю, проверка PSC | |
| Диапазон | 1000 А/10 кА (50 кА) |
| Разрешение | 1 А/0,1 кА |
| Вычисление | Предполагаемый ток короткого замыкания на землю (PEFC) или предполагаемый ток короткого замыкания (PSC) определяется путем деления измеренного напряжения сети на измеренное сопротивление контура (L-PE) или сопротивление линии (L-N) соответственно |
| Проверка УЗО, проверяемые типы УЗО | |
| Тип УЗО | AC¹ G²,S³ |
| Модель 1663 | A = "4", AC¹, G², S³ |
| Примечания | ¹Реагирует на переменный ток ²Общего типа, без задержки ³С временной задержкой = "4"Реагирует на импульсный сигнал = "5"Реагирует на сглаженный сигнал постоянного тока |
| Проверка скорости срабатывания (ΔT) | |
| Настройки тока¹ | 10 - 30 - 100 - 300 - 500 - 1000 мА - ВАр 10 - 30 - 100 мА |
| Множитель | x½, x1 x5 |
Диапазон измерений | УЗО тип G (310 мс, 50 мс) |
| УЗО тип S (510 мс, 160 мс) | |
| Примечания | ¹1000 мА только тип AC 700 мА максимум тип A в режиме вар Режим вар недоступен для типа B |
| Измерение тока размыкания УЗО/FI/Проверка пилообразного сигнала (IΔN) | |
| Диапазон тока | 30 - 110 % номинального тока УЗО¹ |
| Величина ступени | 10 % от IΔN² |
Время задержки при замыкании контактов | Тип G (300 мс/ступень) |
| Тип S (500 мс/ступень) | |
| Погрешность измерений | ±5 % |
| Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1) | 50 - 100 % для типа AC 35 - 140 % для типа A (>10 мА) 35 - 200 % для типа A (≤10 мА) 50 - 200 % для типа B ²5 % для типа B |
| Примечания | ¹30 - 150 % для типа A IΔN >10 мА 30 - 210 % для типа A IΔN = 10 мА 20 - 210 % для типа B |
| Проверка сопротивления заземления (RE) | |
| Диапазон | 200 Ом/2000 Ом |
| Разрешение | 0,1 Ом/1 Ом |
| Частота | 128 Гц |
| Выходное напряжение | 25В |
| Индикация чередования фаз | |
| Пиктограмма | Индикатор чередования фаз активен |
| Общие технические характеристики | |
| Размер | 10 x 25 x 12,5 см |
| Масса (с батареями) | 1.3 кг |
| Размер и количество батарей | Тип АА, 6 шт. |
| Степень защиты | IP40 |
| Безопасность | Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2 |
| Перенапряжение | CAT III/500В; CAT IV 300В |
| Производительность | От EN61557-1 до EN61557-7 вторая редакция и EN61557-10 вторая редакция |
