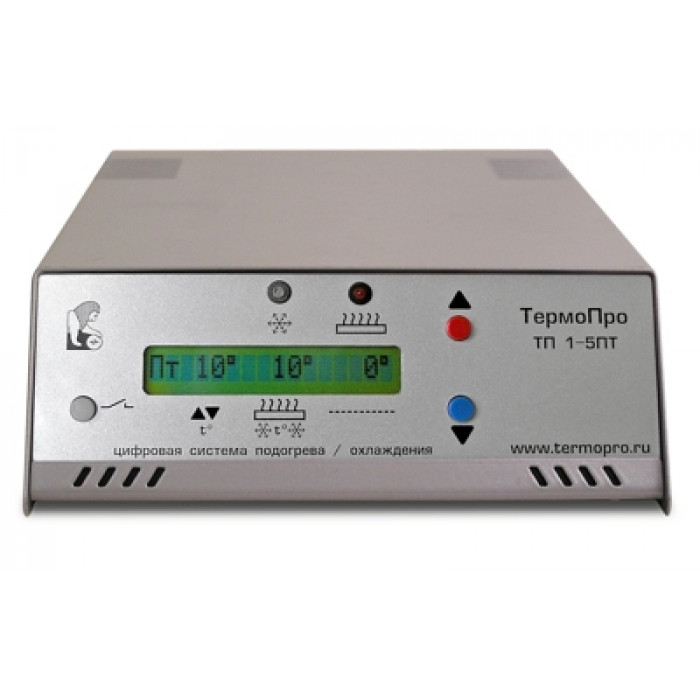

ТЕРМОПРО ТП 1-5 ПТ регулятор температуры элемента ПЕЛЬТЬЕ

Цифровой регулятор ТП 1-5пт позволяет стабилизировать температуру элементов «ПЕЛЬТЬЕ» в диапазоне от 0 до +50°С.

Регулятор изготавливается с учетом технических требований заказчика к конструкции системы нагрева/охлаждения и ее мощности. Возможно исполнение с отрицательным диапазоном температур

Область применения

Нами реализован узел термостатирования дозируемой жидкости для дозаторов серии ПП-34Ц.

Термостатирование дозируемой жидкости обеспечивает постоянство ее вязкости вне зависимости от температуры в помещении, что существенно повышает точность дозирования пневмоимпульсами.

Управление узлом стабилизации температуры осуществляется регулятором ТП 1-5пт.

Элемент Пельтье — это термоэлектрический преобразователь, принцип действия которого базируется на эффекте Пельтье — возникновении разности температур при протекании электрического тока.

Элемент Пельтье состоит из одной или более пар небольших полупроводниковых параллелепипедов — одного n-типа и одного p-типа в паре (обычно теллурида висмута, Bi2Te3 и германида кремния), которые попарно соединены при помощи металлических перемычек. Металлические перемычки одновременно служат термическими контактами и изолированы непроводящей плёнкой или керамической пластинкой. Пары параллелепипедов соединяются таким образом, что образуется последовательное соединение многих пар полупроводников с разным типом проводимости, так чтобы вверху были одни последовательности соединений (n->p), а снизу противоположные (p->n). Протекающий электрический ток протекает последовательно через все параллелепипеды. В зависимости от направления тока верхние контакты охлаждаются, а нижние нагреваются — или наоборот. Таким образом электрический ток переносит тепло с одной стороны элемента Пельтье на противоположную и создаёт разность температур.

Если охлаждать нагревающуюся сторону элемента Пельтье, например при помощи радиатора и вентилятора, то температура холодной стороны становится ещё ниже. В одноступенчатых элементах, в зависимости от типа элемента и величины тока, разность температур может достигать приблизительно 70 К.

Достоинством элемента Пельтье является небольшие размеры, отсутствие каких-либо движущихся частей, а также газов и жидкостей. При обращении направления тока возможно как охлаждение, так и нагревание — это даёт возможность термостатирования при температуре окружающей среды как выше, так и ниже температуры термостатирования.

Комплектация

• Регулятор температуры
• Руководство по эксплуатации
• Упаковка

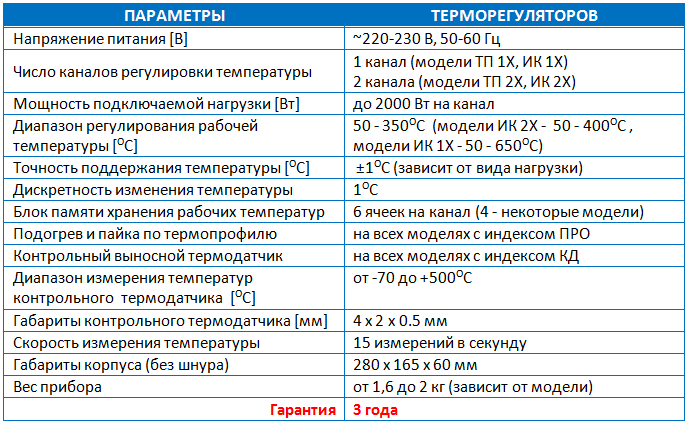

Характеристики
