Стандарт ВНИИФТРИ Ч1-92
Популярный
-700x700.jpg "Стандарт ВНИИФТРИ Ч1-92")
Предназначен для формирования высокостабильных сигналов частотой 5 и 10 МГц, а также импульсного сигнала 1 Гц с возможностью его внешней синхронизации.

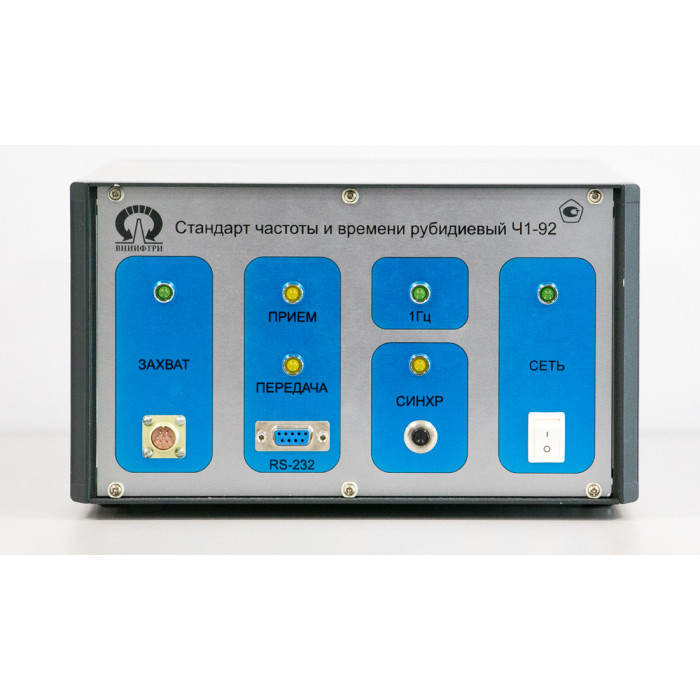

Конструктивно стандарт выполнен в виде моноблока, на лицевой панели которого расположены органы управления режимом синхронизации, а также светодиоды индикации состояния стандарта.
Интерфейсы задней панели
- Разъемы выходных сигналов 1 Гц, 5 и 10 МГц
- Разъем входного синхросигнала 1 Гц (50 Ом)
- Разъем RS-232C для корректировки действительного значения частоты
- Разъем для подключения питания от сети переменного тока 220В
Комплектация
- Стандарт
- Встроенный рубидиевый опорный генератор
- Блок делителя частоты
- Блок буферных усилителей
- Блок питания
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Среднее квадратическое значение напряжения выходных сигналов 5 и 10 МГц на нагрузке 50 Ом, В | (1 ±0,2) | |
Параметры импульсного сигнала 1 Гц - уровень напряжения выходного сигнала (положительная полярность на нагрузке 50 Ом), В, не менее - длительность импульсов, мкс - длительность переднего фронта импульсов, нс, не более | 2,4 от 20 до 40 5 | |
| Пределы допускаемой относительной погрешности по частоте | ±2×10-10 | |
Допустимое среднее квадратическое относительное двухвыборочное отклонение результатов измерений частоты выходных сигналов 5 и 10 МГц для интервала времени измерений 1 с для интервала времени измерений 10 с для интервала времени измерений 100 с | 1,4×10-11 5×10-12 1,4×10-12 | |
Наибольшая спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц - на частоте 10 Гц - на частоте 100 Гц - на частоте 1 кГц - на частоте 10 кГц | 5 МГц -100 -130 -140 -145 | 10 МГц -95 -125 -140 -145 |
| Ослабление гармонических составляющих в спектрах выходных сигналов 5 и 10 МГц, дБ | 30 | |
| Пределы допускаемой абсолютной погрешности внешней синхронизации импульсного сигнала 1 Гц, нс | ±100 | |
| Пределы допускаемой относительной погрешности по частоте от включения к включению | ±5×10-11 | |
| Дополнительное относительное изменение частоты при изменении температуры окружающей среды в диапазоне рабочих температур | ±3×10-10 | |
| Напряжение питания от сети переменного тока частотой (50×1) Гц, В | от 198 до 242 | |
| Потребляемая мощность, В∙A | 100 | |
| Габаритные размеры (длина × ширина × высота), мм | 330 × 240 × 140 | |
| Масса, кг | 4 | |
Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 25 °С, % | от 5 до 40 до 90 | |
| Средняя наработка на отказ, ч | 25000 | |
| Средний срок службы, лет | 10 | |
