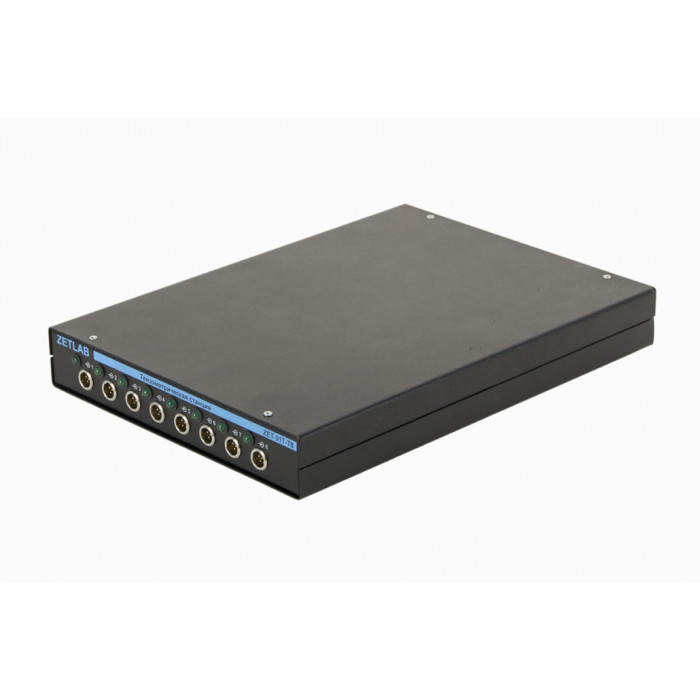

Станция ZETLAB ZET 017-T8
Популярный
Подключение датчиков
- Подключение тензорезисторов по мостовой и полумостовой схемам
- Питание датчиков может осуществляться постоянным или переменным напряжением
- Тарировка измерительного канала производится индивидуально или по группе каналов
- Встроенный тензоусилитель для тензодатчиков
Для проведения всех видов тензоизмерений с помощью тензостанции ZET 017-T8 и тензометрических датчиков (например, датчиков силы, датчиков крутящего момента, мостовых и полумостовых схем на тензорезисторах) предназначены программы "Многоканальный тензометр" и "Тензометр".
В зависимости от настройки программы, результатами измерений может быть сила, вес, перемещение, крутящий момент и другие параметры. Для питания датчика может использоваться встроенный генератор тензометрической станции.
Особенности и преимущества
- Питание датчиков постоянным или переменным током
- Встроенный тензоусилитель
- Промышленное исполнение
- 8 измерительных каналов
- Может использоваться в качестве средства измерений при проведении динамико-прочностных испытаний моторвагонных подвижных составов по ГОСТ 34451-2018.
- Тарировка: преобразование сигналов по тарировочным таблицам
- Высокая точность измерений и анализа сигналов и виртуальных каналов
- Встроенный тензоусилитель для тензодатчиков
- Автономный режим (без участия ПК) регистратора сигналов (до 32 Гб)
- Генерация сигналов различной формы, амплитуды и частоты
- Одновременный опрос всех каналов системы (параллельный анализ)
Основные функции
- Многоканальность обработка до 128 измерительных каналов одновременно
- Тензоизмерения: измерение силы, веса, деформации, напряжённости
- Самописец: непрерывный мониторинг измеряемых параметров
- Питание датчиков и мостовых схем постоянным или переменным током
- Автоматизация: управление приборами по сигналам обратной связи с датчиков
- Запись сигналов: работа в автономном режиме с последующим анализом
Комплектация
- Тензометрическая станция ZET 017-T8 с опцией синхронизации по интерфейсу РТР 1588
- Блок питания, кабель USB 2.0, кабель Ethernet
- Кабель клеммник-miniXLR 92M-502 (5P) с комплектом резисторов
- Кабель BNC-miniXLR 92M-502 (5P)
- Заглушка 50 Ом
- Кабельный переходник BNC-BNC
- Программное обеспечение ZETLAB TENZO
- Опция "Интерфейс Ethernet 10/100"
- Сумка для хранения и переноски
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Аналоговый вход (АЦП) | |
|---|---|
| Количество аналоговых входов по напряжению | 8 |
| Количество разрядов АЦП | 24 |
| Частотные диапазоны одновременно анализируемых сигналов | DC…2, DC…20, DC…200, DC…2000, DC…20000 Гц |
| Максимальная частота дискретизации | 400 кГц |
| Максимальное входное напряжение при единичном коэффициенте усиления | ±10В |
| Программируемые коэффициенты усиления | 1, 10, 100 |
| Диапазон для синфазного сигнала | ±9,5В |
| Встроенный генератор | 8 синхронных генераторов Выходное напряжение ±10В Выходной ток 10 мА |
| Аналоговый выход (ЦАП) | |
| Количество аналоговых выходов | 1 |
| Диапазон частот генерируемого синусоидального сигнала | 0,03…25000 Гц |
| Выходное сопротивление | 50 Ом |
| Максимальный выходной ток | 10 мА |
| Количество разрядов ЦАП | 16 |
| Максимальное значение выходного напряжения | ±10В |
| Цифровой вход/выход | |
| Цифровой вход | 8 бит |
| Цифровой выход | 8 бит |
| Тип логики цифрового входа/выхода | TTL |
| Метрологические характеристики | |
| Аналоговый вход (АЦП) | |
| Динамический диапазон | 130 дБ |
| Идентичность каналов в полосе пропускания | 0,1 % |
| Межканальная разность фаз | 1° на 10 кГц |
| Уровень собственных шумов во всей полосе пропускания при максимальном коэффициенте усиления, приведенный к входу | 1 мкВ |
| Аналоговый выход (ЦАП) | |
| Предел допускаемой относительной погрешности установки частоты для диапазона 3…25000 Гц | ±0,1 % |
| Предел допускаемой относительной погрешности установки частоты для диапазона 0,03…3 Гц | ±10 % |
| Пределы допускаемой погрешности установки выходного постоянного и переменного напряжения | ±(0,2 %+2 мВ) |
| Коэффициент гармоник генерируемого синусоидального сигнала | 0,1 % |
| Эксплуатационные характеристики | |
| Габаритные размеры | 290 х 200 х 55 мм |
| Вес | 0,8 кг |
| Потребляемая мощность | Не более 500 В-А |
| Устойчивость к электромагнитным полям | До 400 А/м |
| Возможность синхронизации с другими тензостанциями | Есть |
| Объем энергонезависимой памяти (съемный флэш-накопитель)* | До 32 Гб |
| Частота дискретизации при записи на флэш-накопитель по каналу* | 50 кГц |
| Время записи на флэш-накопитель по всем каналам при максимальной частоте* | 10,8 часов |
| Скорость обмена по шине HighSpeed USB 2.0 | 480 Мбит/сек. |
| Скорость обмена по шине Ethernet | 100 Мбит/сек. |
