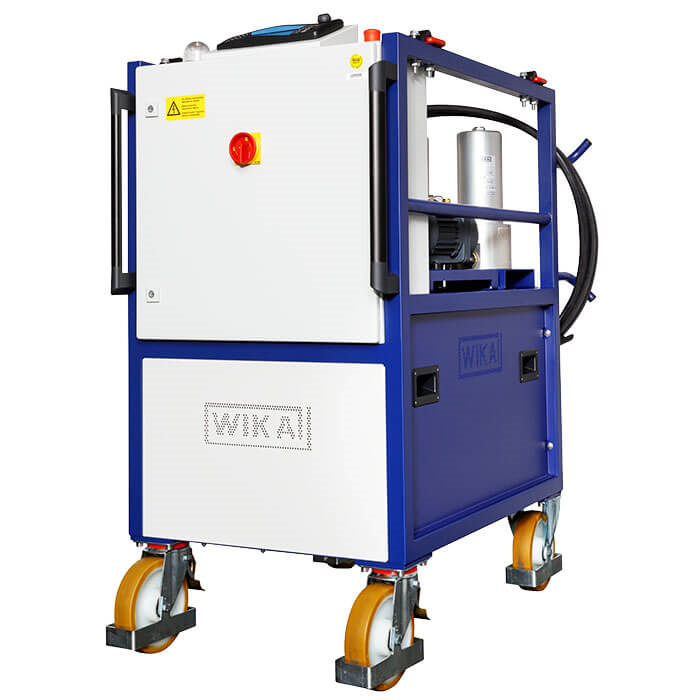

Система WIKA GAD-2000
Популярный
В действительности все происходит немного по-другому, так как абсолютно чистый элегаз SF6 можно обнаружить лишь в очень небольшом числе оборудования с элегазовым заполнением. В зависимости от количества взаимодействующих веществ при наличии влаги, что встречается наиболее часто, в результате передачи энергии образуются высокотоксичные продукты декомпозиции элегаза. Данные продукты декомпозиции вступают во взаимодействие с поверхностью емкостей и вызывают их коррозию. Кроме того, они значительно снижают электрическую плотность изоляционных материалов в коммутационной аппаратуре.
Осушение газа в приборах с элегазовым заполнением непосредственно в процессе эксплуатации
Система осушения газа GAD-2000 позволяет снизить содержание влаги в оборудовании с элегазовым заполнением. Осушитель отбирает газ из элегазовой ячейки, осушает его и возвращает обратно в элегазовую ячейку. Благодаря двойной системе защиты, включающей в себя контроль безопасности уровня SIL2 и мониторинг состояния от сигнализатора плотности газа, обеспечивается безопасное и надежное осушение в процессе непрерывной эксплуатации оборудования.
Система осушения газа может быть опционально оборудована модулем GSM для передачи данных на мобильное устройство оператора. Например, передается информация о расчетном оставшемся времени процесса или текущем значении влажности в элегазовой ячейке, а также информация о необходимых действиях в рамках сервисного обслуживания, таких как замена фильтра.
Области применения- Предназначен для снижения содержания влаги в оборудовании с элегазовым заполнением непосредственно в процессе эксплуатации высоковольтных выключателей, трансформаторов и КРУЭ
- Обеспечение безопасности системы благодаря двойной защите
- Эффективное снижение затрат на техническое обслуживание оборудования с элегазовым заполнением (осушение элегаза непосредственно в процессе эксплуатации)
- Использование двух параллельных фильтров (модель GPF-10) для увеличения степени поглощения влаги
- Минимальный объем работ по техническому обслуживанию
- Простое и интуитивно понятное управление с помощью 7" сенсорного экрана
Комплектация
- Система
- Гарантийный талон
- Упаковка
Характеристики
| Соединения | Подключение элегазовой ячейки: DN 8 внутренняя резьба, латунь, диапазон давления 0...10 бар абс. (CON 1) Подключение внешнего компрессора: DN 8 наружная резьба, латунь (CON2) Подключение для заполнения внутреннего резервуара для хранения элегаза: DN 8 наружная резьба, латунь, диапазон давления 0...50 бар абс. (CON3) Подключение внешнего вакуумного насоса: DN 8
наружная резьба, латунь (CON4) |
| Панель управления | Сенсорный дисплей 7“ |
| Диапазон измерения влажности элегаза SF6 | От -50 до +30 °C атмосферная точка росы (Td, атм.) |
| Допустимая температура | Температура окружающей среды: от -5 до +40 °C Температура хранения: от -20 до +60 °C |
| Допустимая влажность воздуха | <80 % относительной влажности |
| Пылевлагозащита | IP42 |
| Масса | Приблизительно 275 кг при пустом резервуаре объемом
15 л |
| Шины | Литая резина, ∅200 мм, с защитой от опрокидывания |
