Система измерений относительных колебаний Кинематика
Популярный

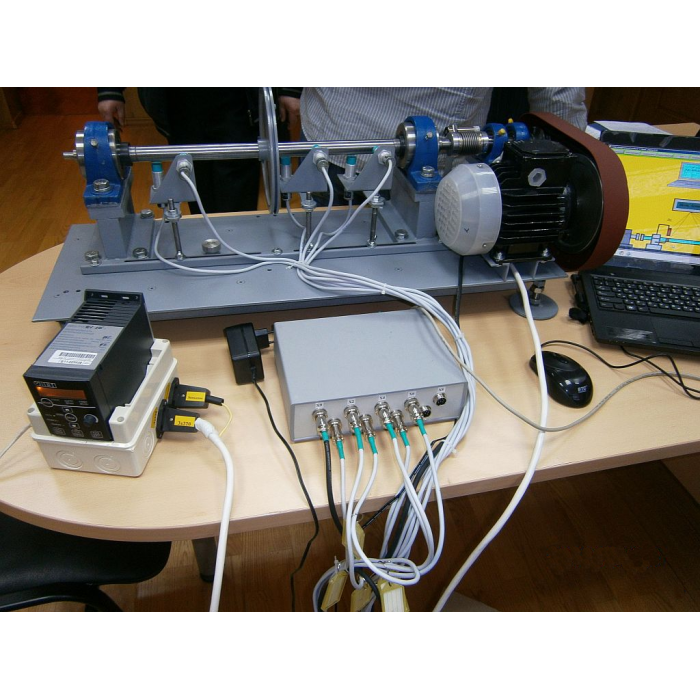

Система представляет собой приставку к персональному компьютеру и включает в себя
- Измерительный блок
- 8 индуктивных бесконтактных датчиков относительной вибрации
- 1 лазерный датчик частоты вращения
- Блок питания датчиков
В процессе работы системы обеспечивается выполнение следующих основных функций
- Измерение частоты вращения ротора
- Измерение относительной вибрации вала стенда по 8-ми каналам с выводом цифровой или графической информации о величине виброперемещения вала
- Запоминание результатов измерений в текстовом файле для хранения и последующей обработки измерительной информации
- Корректировку (при необходимости) коэффициентов преобразования датчиков вибрации по результатам калибровки
- Задание с клавиатуры компьютера на выходах ЦАП электрических сигналов постоянного напряжения, которые могут использоваться для управления работой механизма
Принцип действия системы
Принцип действия системы основан на измерении колебаний линии вала по отношению к неподвижным корпусам подшипниковых узлов. Для преобразования относительных колебаний в электрический сигнал используются 8 бесконтактных индуктивных датчиков вибрации типа ISAN E41A-31P-8P -2, -3, -9.
Для определения частоты вращения вала используется оптический лазерный датчик 10, работающий на отражение.
Измерительный блок имеет 2 аналоговых выхода ЦАП, на которых по специальной программе может формироваться аналоговый сигнал по напряжению в диапазоне от -5 до +5 В.
Колебания линии вала при вращении приводят к изменениям зазора между поверхностью вала и чувствительным элементом датчика. При этом на выходе датчика вибрации формируется электрический аналоговый сигнал пропорциональный виброперемещению линии вала. Этот сигнал подается на соответствующий вход измерительного блока 1 системы.
Далее после преобразования (фильтрации на плате 13) электрический сигнал пропорциональный виброперемещению поступает на соответствующий аналоговый вход модуля 12 АЦП/ЦАП Е14-140МД, в котором преобразуется в цифровую форму .
В случае необходимости измерения частоты вращения и/или фазовых характеристик вибрационного сигнала дополнительно используется импульсный сигнал, формируемый датчиком частоты вращения, который после нормирования на плате 13 также подается на соответствующий аналоговый вход модуля 12.
В модуле 12 АЦП/ЦАП Е14-140МД производится предварительная цифровая обработка и запоминание аналоговых сигналов, поступающих с датчиков. После чего оцифрованные сигналы по шине USB передаются в компьютер 14, в котором по заданной программе осуществляется дальнейшая обработка цифрового сигнала.
Полученные результаты (численные значения амплитуды и фазы вибрации, частоты вращения, временная функция и т.п.) запоминаются в памяти и выводятся на дисплей компьютера.
В зависимости от выбранного режима работы пользователь может получать необходимую информацию об относительных колебаниях линии вала механизма в цифровой или графической форме.
Основные режимы системы
- Кнопка «Частота вращения»: указанная кнопка используется для входа в настроечный режим стенда, при выполнении которого производится его настройка на заданную частоту вращения вала
- Кнопка «Вибромониторинг»: указанная кнопка используется для запуска режима непрерывного измерения колебаний линии вала (вибрации), которое выполняется параллельно по всем 8-ми измерительным каналам
- Кнопка «Графики-сумма»: указанная кнопка используется для запуска режима построения графиков суммарных колебаний (вибрации) линии вала стенда по всем 8-ми измерительным каналам
- Кнопка «Графики-оборотная»: указанная кнопка используется для запуска режима построения графиков гармоник оборотной составляющей колебаний (вибрации) линии вала стенда по всем 8-ми измерительным каналам
- Кнопка «ЦАП»: указанная кнопка используется для запуска программы, управляющей работой цифро-аналогового преобразователя (ЦАП) измерительного блока
- Кнопка «Коэффициенты»: при нажатии этой кнопки пользователь может войти в рабочее окно «Коэффициенты преобразования датчиков» и, при необходимости, провести корректировку коэффициентов преобразования датчиков вибрации
- Кнопка «L-Graf»: указанная кнопка используется для запуска вспомогательной программы «L-Graf», с помощью которой измерительная система может работать как в режиме осциллографа, так и в режиме временного самописца
Комплектация
- Система
- Блок измерительный
- Выключатель бесконтактный оптический (датчик частоты вращения)
- Вибропреобразователь индуктивный, бесконтактный
- Блок питания датчиков + 24В
- Кейс для транспортировки
- Программное обеспечение на СD-диске
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
Число задействованных аналоговых входов АЦП для измерения вибрации | 8 |
Число задействованных аналоговых входов АЦП для измерения частоты вращения | 1 |
Число задействованных аналоговых выходов ЦАП | 2 |
Тип датчиков вибрации | Индуктивный, бесконтактный |
Число датчиков вибрации в комплекте | 8 |
Диапазон измерения относительной вибрации ротора по перемещению, мм Полный Линейная область | От 0 до 6.8 (±3.4) От 0 до 4.0 (±2.0) |
Частота реагирования датчика вибрации, не менее, Гц | 1000 |
Тип датчика частоты вращения | Лазерный, оптический |
Число датчиков частоты вращения комплекте | 1 |
Диапазон измерения частоты вращения ротора, об/мин. | 300...6000 |
Максимальная частота срабатывания датчика частоты вращения, не менее, Гц | 5000 |
Применяемый модуль АЦП/ЦАП | Е14-140 МД |
Число каналов АЦП | 16 |
Разрешение (разрядность) АЦП, бит | 14 |
Частота опроса АЦП, кГц | 200 |
Диапазон измеряемого АЦП входного сигнала, В | От 0.00002 до 10 |
Диапазон изменения выходного напряжение ЦАП, В | От -5 до +5 (±5) |
Габаритные размеры измерительно-вычислительного блока не более, м | 220 х 160 х 64 |
Условия эксплуатации |
|
Температура окружающего воздуха, °C | От 1 до 35 |
Относительная влажность воздуха при температуре 25 °C, % | До 80 |
Атмосферное давление, кПа | От 84 до 106.7 |
Исполнение системы | Переносное |
