Счетчик импульсов МЕАНДР РСИ-П4-10 АСDC24-240В УХЛ4
Популярный

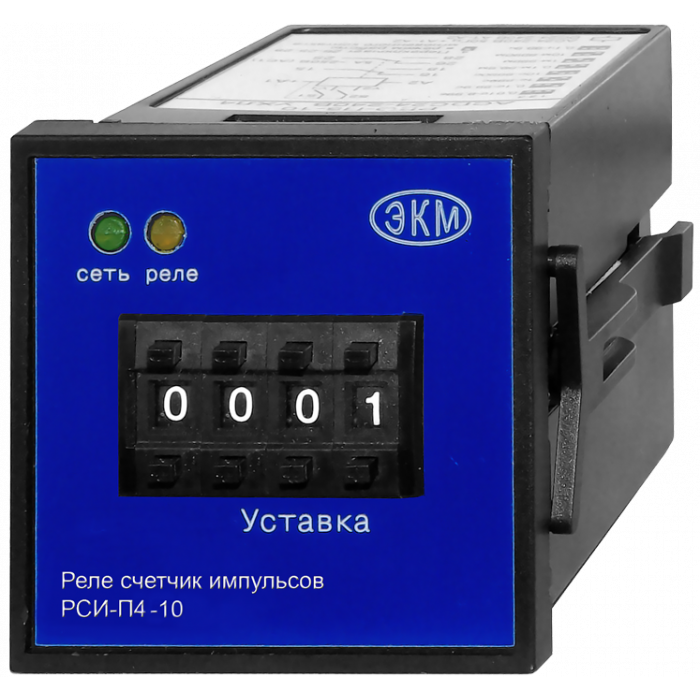

Реле выпускаются в унифицированном пластмассовом корпусе с задним присоединением проводов питания и коммутируемых электрических цепей. Реле монтируется на щит. Крепление осуществляется с помощью съёмных винтовых зажимов. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели реле расположен четырёхдекадный переключатель «Уставка» для установки заданного количества импульсов (N), поступающих на вход «Y1», индикатор включения напряжения питания «сеть», индикатор срабатывания встроенного электромагнитного реле «реле». На задней стенке расположены клеммы для подключения реле и четыре DIP переключателя для выбора диаграммы работы и значения времени, на которое будет включено или отключено встроенное исполнительное реле.
Особенности и преимущества
- 8 значений выдержки времени
- 2 диаграммы работы
- Широкий диапазон напряжения питания
- Индикатор питания, индикатор состояния встроенного реле
Реле имеет 8 значений выдержки времени, которые выбираются с помощью DIP переключателей 1, 2, 3. Диаграммы работы выбирается с помощью DIP переключателя 4. Когда реле включено замкнуты контакты 15-18 и 25-28 и горит жёлтый индикатор «реле», когда выключено - замкнуты контакты 15-16 и 25-26, жёлтый индикатор «реле» не горит.
Обнуление сосчитанного количества импульсов (N) или установка реле в исходное состояние во время отсчёта установленной выдержки времени осуществляется по переднему фронту команды «Сброс». По заднему фронту команды «Сброс» счёт импульсов заново возобновляется. Во время действия команды «Сброс» счётный вход заблокирован. Команда «Сброс» подаётся на вход «Y2». Имеется возможность изменение уставки во время подсчёта импульсов. При изменении уставки в меньшую сторону и, если сосчитанное количество импульсов оказывается больше значения новой уставки, реле переключится на установленное время «t» согласно выбранной диаграмме работы и вернётся в исходное состояние, при этом счётчик обнулится. В других случаях подсчёт импульсов будет продолжен до установленного нового значения. Напряжение питания DC 24-240 В подаётся на клеммы «+А1» и «А2» (соблюдать полярность), напряжение АС 24-240 В - так же на клеммы «А1» и «А2». Сигналы внешнего сброса и входных импульсов можно сформировать путём замыкания и размыкания клемм «Y1» - «А1» - (счёт), «Y2» - «А1» - (сброс).
При изменении временных интервалов и диаграммы работы реле необходимо выключить.
Комплектация
- Счетчик импульсов
- Паспорт
- Руководство пользователя
- Гарантийный талон
- Упаковка
Характеристики
| Параметр | Единицы измерения | РСИ-П4-10 |
| Напряжение питания | В | ACDC24-240 |
| Диапазон счёта импульсов | 1-9999 импульсов | |
| Время готовности, не более | с | 0,15 |
| Максимальная частота следования импульсов | Гц | 25 |
| Минимальная длительность импульса «Сброс» | с | 0,05 |
| Минимальная длительность импульсов, поступающих на счётный вход | с | 0,05 |
| Максимальное коммутируемое напряжение | В | 250 |
| Максимальный коммутируемый ток: АС 250В 50 Гц (АС1)/DC 30В (DC1) | А | 5 |
| Максимальная коммутируемая мощность: АС 250В 50 Гц (АС1)/DC 30В (DC1) | ВА/Вт | 1250/150 |
| Потребляемая мощность, не более | ВА | 2 |
| Количество и тип контактов | 2 переключающие группы | |
| Механическая износостойкость, не менее | циклов | 10 х 106 |
| Электрическая износостойкость, не менее | циклов | 100000 |
| Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Диапазон рабочих температур | °C | -10…+55 |
| Температура хранения | °C | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2 кВ/5 кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2 кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | % | до 80 (при 25 °C) |
| Высота над уровнем моря | м | до 2000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 48 х 48 х 98 |
| Масса, не более | кг | 0,095 |
