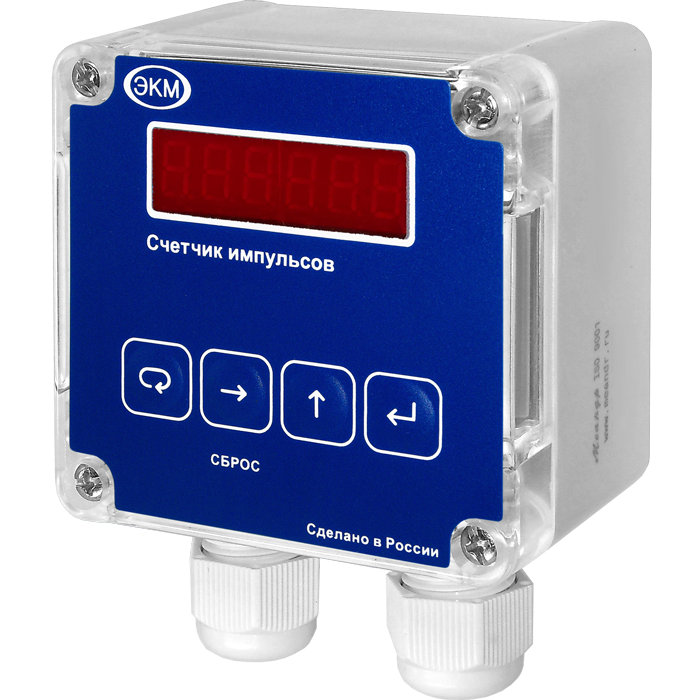

Счетчик импульсов МЕАНДР CИМ-05-1-17 DC12В УХЛ4
Популярный
Счётчик монтируется на ровную поверхность (СИМ-05-1-17) или на щит (СИМ-05-1-09). Материал корпуса – ударопрочный полистирол. На лицевой панели расположены четыре кнопки управления и шестиразрядный индикатор. У счётчика СИМ-05-1-17 снизу корпуса расположены гермовводы для вывода проводов подключаемых к оборудованию. Для установки прибора необходимо закрепить его с помощью винтов или шурупов в отверстия корпуса. У счётчика СИМ-05-1-09 сзади расположены клеммные блоки для проводов подключаемых к оборудованию. Для установки прибора необходимо вырезать в панели окно размерами 94 х 94 мм, расположить прибор в окне, установить на боковые поверхности прибора кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели.
В качестве внешнего устройства могут быть использованы любые (оптические, индуктивные, ёмкостные или контактные) датчики, имеющие на выходе транзисторные NPN или PNP ключи с открытым коллектором, HTL-выход и сухой контакт.
Особенности и преимущества
- Прямой, обратный счёт импульсов или режим цифровой шкалы (реверсивный)
- Режим суммирования по двум входам
- Реальные единицы измерения
- Отображение величины до тысячных долей
- Подсчёт времени наработки оборудования (подсчёт моточасов)
- Управление нагрузкой двумя встроенными реле
- Сохранение результатов счёта при отключении питания
Работа осуществляется в рабочем режиме или режиме настройки. При подаче питания счётчик находится в рабочем режиме и анализирует входные сигналы, при этом счёт импульсов и управление встроенными реле происходит по алгоритму счёта, заданному заводскими настройками. Все остальные параметры работы счётчика определяются пользователем в меню настроек. Доступ в меню настроек возможен после ввода PIN-кода.
PIN-код нанесён на задней стенке корпуса счётчика.
Счётчик не является средством измерения и не предназначен для коммерческого учёта. Счётчик является средством технологического контроля.
Если у вас будут вопросы по данному товару, вы смело можете написать вопрос в пункте: задать вопрос или в онлайн чате нашего сайта.Комплектация
- Счетчик импульсов
- Паспорт
- Руководство пользователя
- Гарантийный талон
- Упаковка
Характеристики
| Параметр | Единицы измерения | СИМ-05-1-17, СИМ-05-1-09 | ||
| Напряжение питание | В/Гц | АС 160...240/50 | DC24 | DC12 |
| Внутренний адаптер питания датчиков | В | DC12 (для корпуса 17) DC24 (для корпуса 09) | DC24 | DC12 |
| Максимальное потребление датчиков | мА | 90 | ||
| Количество разрядов дисплея | ед. | 6 | ||
| Диапазон пределов подсчета событий | ед. | -99999…+999999 | ||
| Учёт суммарной наработки | ч | 999999 старшей части 999,999 младшей части | ||
| Учёт суммарной наработки времени | ч | 999999 | ||
| Основная погрешность отсчета времени, не более | % | 5 | ||
| Диапазон задания коэффициента пересчёта | ед. | 0,00001...9,99999 | ||
| Диапазон задания предделителя счётных входов | ед. | 1...9999 | ||
| Диапазон задания скорости счёта программный фильтр | с | 0...9,9999 | ||
| Диапазон задания времени срабатывания выходных реле | с | 0...9,9 | ||
| Количество входов (Сч1, Сч2, Сброс, Блокировка) | ед. | 4 | ||
| Тип подключаемых датчиков (аппаратное согласование) | NPN, PNP, HTL, или "сухой" контакт | |||
| Уровень логического нуля "лог.0" | В | 0...2 | ||
| Уровень логической единицы "лог.1" | В | 8...15 | ||
| Максимальная частота входных импульсов Сч1 и Сч2 (достигается при скважности 2) | кГц | 20 | ||
| Минимальная длительность входного импульса Сч1 и Сч2 | мкс | 25 | ||
| Максимальная частота входных импульсов Сч1 и Сч2 при диаграмме работы 03 | кГц | 10 | ||
| Минимальная длительность входного сигнала (Сброс и Блокировка) | мс | 40 | ||
| Количество выходных реле | 2 х 1 переключающая группа | |||
| Максимальное коммутируемое напряжение | В | 400 | ||
| Максимальный коммутируемый ток: АС 250В 50 Гц (АС1)/DC 30В (DC1) | А | 3 | ||
| Максимальная коммутируемая мощность: АС 250В 50 Гц (АС1)/DC 30В (DC1) | ВА/Вт | 750/90 | ||
| Габаритные размеры | мм | 82 х 80 х 56 (СИМ-05-1-17) 96 х 96 х 75 (СИМ-05-1-09) | ||
| Размер окна индикации | мм | 14 х 47 (СИМ-05-1-17) 20 х 76 (СИМ-05-1-09) | ||
| Высота цифры | мм | 10 (СИМ-05-1-17) 15 (СИМ-05-1-09) | ||
| Степень защиты | IP54 (СИМ-05-1-17) IP54 (по лиц. пан.)/IP20 (по клеммам) (СИМ-05-1-09) | |||
| Диапазон рабочих температур | °C | -25…+55 (УХЛ4) -40...+55 (УХЛ2) | ||
| Температура хранения | °C | -40...+70 | ||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2 кВ/5 кГц) | |||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2 кВ А1 - А2) | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
| Относительная влажность воздуха | % | до 80 (при 25 °C) | ||
| Высота над уровнем моря | м | до 2000 | ||
| Рабочее положение в пространстве | произвольное | |||
| Режим работы | круглосуточный | |||
| Срок хранения информации при отключенном питании | не ограничено | |||
| Масса, не более | кг | 0,5 | ||
