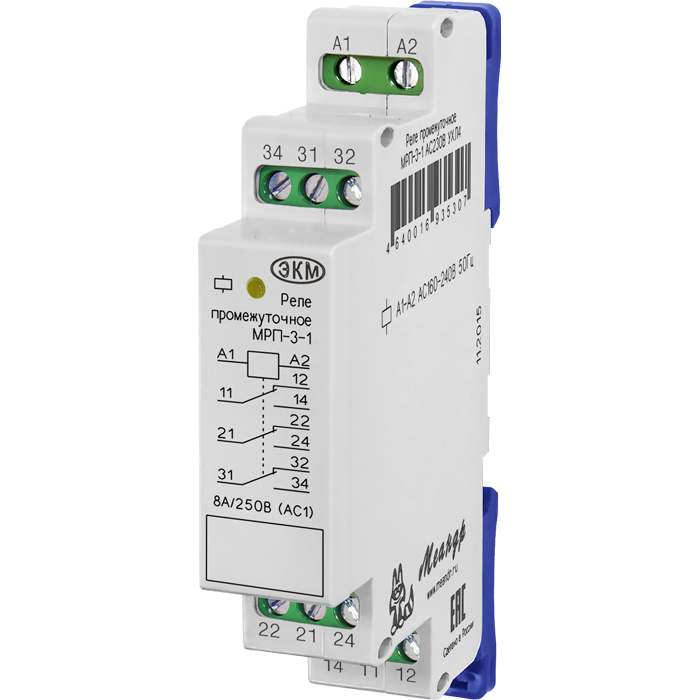

Реле МЕАНДР МРП-3-1 ACDC24В УХЛ4
Популярный
Реле выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность.
Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.
Если у вас будут вопросы по данному товару, вы смело можете написать вопрос в пункте: задать вопрос или в онлайн чате нашего сайта.Комплектация
- Реле промежуточное
- Паспорт
- Руководство пользователя
- Гарантийный талон
- Упаковка
Характеристики
Параметр | Ед.изм. | МРП-3 | МРП-3-1 |
| Напряжение питания (по исполнениям) | В | АСDC23 | АС230 DC220 АСDC24 ACDC12 |
| Диапазон допустимого напряжения питания АС 50 / 60 Гц | 85 - 110 % от номинального | ||
| Диапазон допустимого напряжения питания DС | 90 - 110 % от номинального | ||
| Мощность потребляемая катушкой, не более | Вт | 2.0 | 1.0 |
| Время включения реле, не более | мс | 25 | |
| Время выключения реле, не более | мс | 50 | |
| Количество и тип контактов | 3 перекл. | ||
| Номинальное / максимальное коммутируемое напряжение | В | 250 / 400, АС1 | |
| Максимальный коммутируемый ток: АС 230В 50 Гц (АС1) / DC 24В (DC1) | А | 16 / 16 | 7 / 8 |
| Максимальная коммутируемая мощность АС 230В 50 Гц (АС1) / DC 24В (DC1) | ВА / Вт | 4000 / 480 | 2000 / 240 |
| Электрическая прочность (питание - контакты) | В | АС2000 (50 Гц - 1 минута) | |
| Механическая износостойкость, не менее | циклов | 10 х 106 | |
| Электрическая износостойкость, не менее | циклов | 100000 | |
| Максимальная частота коммутаций, не более | цикл / ч | 600 | |
| Диапазон рабочих температур (по исполнениям) | °С | -25...+55 (УХЛ4) / -40...+55 (УХЛ2) | |
| Температура хранения | °С | -40...+70 | |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC / EN 61000-4-4) | уровень 3 (2 кВ / 5 кГц) | ||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC / EN 61000-4-5) | уровень 3 (2 кВ А1 - А2) | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 (без образования конденсата) | ||
| Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
| Относительная влажность воздуха | % | до 80 (при 25 °С) | |
| Высота над уровнем моря | м | до 2000 | |
| Рабочее положение в пространстве | произвольное | ||
| Режим работы | круглосуточный | ||
| Габаритные размеры | мм | 18 х 93 х 62 | |
| Масса | кг | 0.093 | 0.085 |
