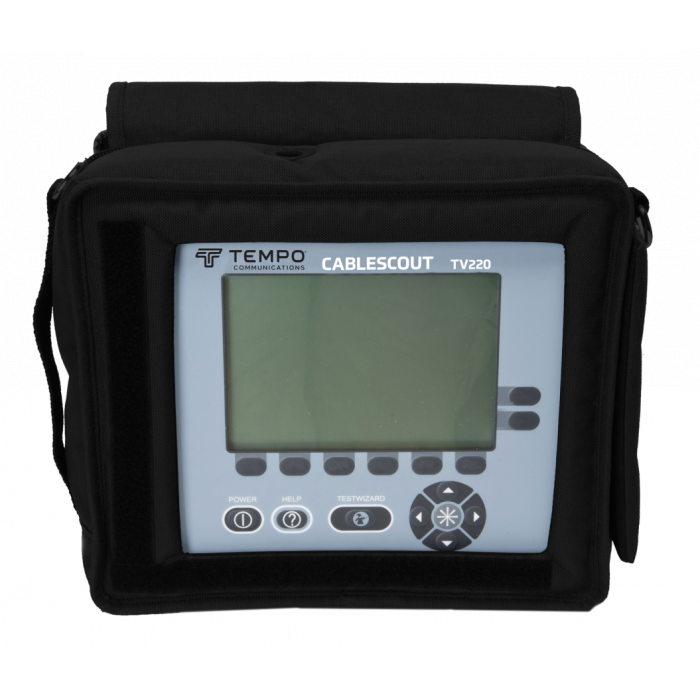

Рефлектометр Tempo CableScout TV220
Популярный
Он, подобно оптическим рефлектометрам, способен автоматически определить все события (повреждения) в кабеле. Более того, Tempo CableScout TV220 может выделить среди всех повреждений - наиболее влияющее на работоспособность линии. Прибор предоставляет пользователю выбор типа фильтрации событий - отобразить наиболее значимое повреждение линии, отобразить три наиболее значимых повреждения линии или отобразить все повреждения линии.
CableScout TV220 также имеет возможность фильтрации верхних частот, сравнения и вычитания рефлектограмм, поиска плавающих неисправностей. Это позволяет существенно повысить эффективность локализации повреждений в коаксиальных кабелях.
Tempo CableScout TV220 обладает высокой точностью измерений, благодаря использованию зондирующего импульса длительностью от 1 нс. Вместе с тем, максимальная протяженность измеряемого кабеля составляет 3658 м. Несмотря на высокую производительность и обилие функций, прибор очень прост в применении. Фирменная технология TestWizard позволяет проводить весь комплекс измерений нажатием одной кнопки. Рефлектометр снабжён интерфейсом для подключения к ПК.
Особенности и преимущества
- Автоматический поиск всех дефектов кабельной линии (порог обнаружения события регулируется пользователем)
- Функция автоматического поиска наиболее значимого повреждения линии
- Режим автоматического поиска трех наибольших повреждений в линии
- Система интеллектуального масштабирования рефлектограмм
- Фильтр верхних частот (включается при необходимости проведения тестирования в сильно зашумленной среде)
- Измерение возвратных потерь на событиях рефлектограммы
- Сравнение и вычитание рефлектограммы кабеля с рефлектограммой из памяти прибора (более подробно смотри во вкладке "функциональные особенности")
- Поиск плавающих (кратковременно возникающих) повреждений
- Запись рефлектограмм, выгрузка их в ПК, формирование отчетов и базы рефлектограмм
Комплектация
- Рефлектометр CableScout TV220
- Адаптер питания от сети переменного тока 100-240 В, 2,5 А
- Шнур питания
- Комплект тестовых шнуров BNC – крокодилы
- USB кабель
- Коаксиальный измерительный шнур F-F
- Адаптер F (female) -F (female)
- Адаптер F (female) – BNC (male)
- Сумка для транспортировки
- Наплечный ремень
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Выходной тестовый сигнал | положительный синусоидальный импульс |
| Амплитуда | 4В (при нагрузке 105 Ом); 6В (при нагрузке 75 Ом) |
| Полное выходное сопротивление | 75 Ом |
| Длительность импульса | 1 нс, 5 нс, 25 нс |
| Защита по напряжению | ±400В по постоянному напряжению + пиковое значение переменного напряжения на максимальной частоте 440 Гц в течение 30 сек |
| Максимальная дальность | 3658 м, в зависимости от типа кабеля и условий тестирования |
| Коэффициент усиления | от 0 до 90 дБ (с шагом в 3 дБ) |
| Точность измерения по горизонтали | от 0 до 610 м: ±0.6 м + погрешность Vp от 610 до 1830 м: ±0.9 м + погрешность Vp от 1831 до 3658 м: ±1.2 м + погрешность Vp |
| Возвратные потери | автоматическое измерение в месте расположения курсора, разрешающая способность ±1 дБ |
| Дисплей | разрешение 640×440 точек высококонтрастный ЖК дисплей с диагональю 7,2 дюйма, подсветка |
| Разрешение дисплея (мин.) | 4.6 см |
| Память | до 20 рефлектограмм |
| Рабочие расстояния | 8 рабочих расстояний от 29 м до 3658 м, плюс возможность увеличения/ уменьшения изображения |
| Температура | рабочая: от -10 °С до +40 °С; хранения: от -20 °С до +60 °С |
| Влажность | до 95 %, без конденсации |
| Единицы измерения расстояния | метры, футы, наносекунды |
| Порт для вывода данных на ПК | USB тип B |
| Защита корпуса | защищен от ударов (падение с высоты 2 м), попадания влаги и пыли |
| Источник питания | 100В – 240В, 50 - 60 Гц посредством адаптера (9 ... 16 VDC; 1A); Li-Ion аккумуляторные батареи; автоотключение при бездействии : 5-30 мин. - выключение прибора 10 сек. - 10 мин. - выключение подсветки экрана |
| Время работы от аккумулятора | 8 часов (без подсветки) |
| Температура эксплуатации | –10 °C ... +40 °С |
| Температура хранения | –20 °C ... +60 °С |
| Влажность | 10 % ... 95 % (без конденсации) |
| Сертификат безопасности | IEC61010-1:2001(2nd Edition); EN61010-1:2001(2nd Edition) |
| Размеры | 240 × 300 х 90 мм |
| Вес | 2,3 кг |
