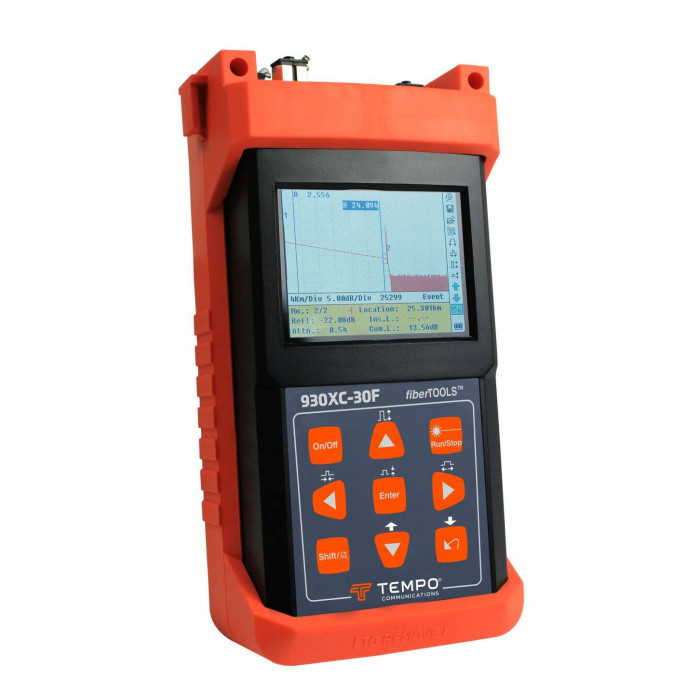

Рефлектометр Tempo 930XC-20С-APC-SC
Популярный
Tempo 930XC-20C-APC-SC – оптический рефлектометр с функцией тестера и визуализатора повреждений.
Это универсальный прибор для диагностики оптической магистрали (до 160 км) и городской сети. Причем оборудование, входящее в состав Tempo 930XC-20C-APC-SC способно провести детальный анализ вносимых и возвратных потерь в любой точке оптического волокна, а также дать комплексную оценку состоянию оптической линии.При помощи встроенного измерителя мощности, 930XC-20C способен отличить активное волокно от «темного», а мощный источник красного света позволит локализовать макроизгибы волокна в сплайс-кассете и легко идентифицировать необходимое волокно на удаленном конце.
В рефлектометре Tempo 930XC-20C удачно совмещены достоинства прибора для полевых измерений и глубокого анализа рефлектограмм в офисе.
Так, для работы «в поле» Tempo 930XC выполнен в ударопрочном и влагозащищенном компактном корпусе, а всепогодное и эргономичное исполнение клавиатуры в считанные секунды позволяет провести масштабирование и анализ любого интересующего события или участка оптической линии. Причем работы можно производить даже мокрыми руками и в условиях плохой освещенности окружающей среды. Мощная аккумуляторная батарея, функция автоотключения и большой объем памяти гарантируют работу Tempo 930XC-20C на протяжении полного рабочего дня.
Для детального анализа рефлектограммы в условиях офиса используется профессиональное программное обеспечение (входит в комплект поставки). Оно не только позволяет детально проанализировать рефлектограмму на большом экране ПК, но и редактировать ее а также генерировать отчет о проведенных измерениях. В отчет можно занести дополнительную информацию о кабеле, волокне, измерителе и др.
Для удобства использования прибора начинающими специалистами, в рефлектометре присутствует функция отображения событий ВОЛС (сварок, коннекторов и т. д.) в виде значков.
Особенности и преимущества
- Приемка оптического кабеля (измерение погонного затухания оптического кабеля)
- Паспортизация ВОЛС
- Измерение вносимых потерь
- Неразъемных (сварных) соединениях
- Разъемных (коннекторных) соединениях
- Сплиттерах
- Линейных участках ВОЛС
- Интегральная оценка вносимых потерь линии, включая первый и последний коннектор
- Анализ отражений на разъемах
- Диагностика и локализация повреждений, в том числе на активных PON
- Некачественное сварное соединение
- Некачественный или грязный коннектор
- Недопустимый радиус изгиба оптического волокна в сплайс-кассете
- Обрыв кабеля
- Трещина в оптическом волокне
- Идентификация оптических волокон (красный свет)
- Визуализация некачественного сварного соединения или макроизгиба в сплайс-кассете оптической муфты или кроссе (красный свет)
- Генерация отчета об измерениях
Комплектация
- Рефлектометр
- Руководство по эксплуатации - 2шт.
- Гарантийный талон
- Упаковка
Характеристики
| Рефлектометр | |
| Рабочая длина волны, нм | 1310/1550 |
| Динамический диапазон, дБ | 33 |
| Мертвая зона по событиям, м (при использовании импульса 30 нс) | 10 |
| Мертвая зона по затуханию, м (при использовании импульса 30 нс) | 50 |
| Ширина импульса | 5 нс, 10 нс, 30 нс, 100 нс, 300 нс, 1 мкс, 2,5 мкс, 10 мкс, 20 мкс |
| Диапазон, км | 0,3; 1,3; 2,5; 5; 10; 20; 40; 80; 120; 160; 240 |
| Время усреднения | 15 сек., 30 сек., 1 мин., 2 мин., 3 мин. |
| Погрешность по расстоянию | +/-(1м + 0,00005*диапазон + погрешность квантования) |
| Тип коннектора | SC |
| Тип полировки коннектора | APC |
| Погрешность измерения отражений | +/- 4дБ |
| Погрешность измерения потерь | +/- 0,05дБ/дБ |
| Внутренняя память | 1000 рефлектограмм |
| Интерфейсы для связи с ПК | RS-232/USB |
| Программное обеспечение | Version 3.2 |
| Формат данных | BelCore GR196, CE, FCC, UL, RoHS, WEEE |
| Визуализатор повреждений | |
| Рабочая длина волны, нм | 650 |
| Мощность | 3 мВт (5 дБм) |
| Измеритель оптической мощности | |
| Тип источника | InGaAs |
| Калиброванные длины волн, нм | 850, 1300, 1310, 1490, 1550, 1625 |
| Диапазон измеряемой мощности | от +6 до -70dBm (от +6 до -60dBm для 850nm) |
| Разрешение, дБ | 0,01 |
| Идентификация модулированного сигнала, кГц | 1; 2 |
| Лазерный источник излучения | |
| Рабочие длины волн, нм | 1310/1550 |
| Мощность сигнала | -7 дБм |
| Общие параметры | |
| Питание | AC адаптер & NiMh аккумулятор |
| Время работы от аккумулятора | 8 часов измерений или 20 часов в режиме ожидания |
| Температура эксплуатации | от -10 до +50 °С |
| Температура хранения | от -20 до +60 °С |
| Влажность | от 0 до 95% (без конденсации) |
| Габариты,мм | 196 х 100 х 64 |
| Вес, кг | 0,87 |
