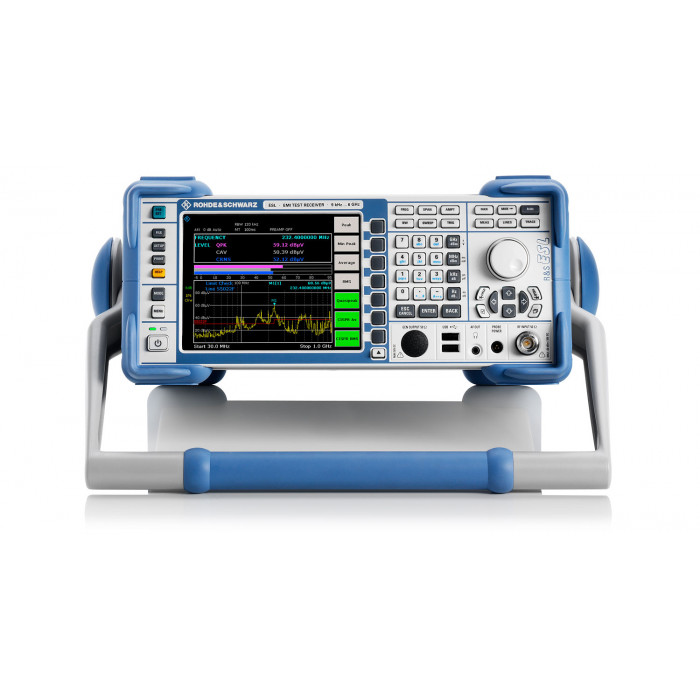

Приёмник Rohde & Schwarz ESL3
Производитель: Rohde & Schwarz
Код товара: pro-32811
ПО ЗАПРОСУ
EMAIL: him-vest@mail.ru
0.00 руб.
ЗАПРОС СЧЕТА Нажмите, чтобы узнать подробнее: ДОСТАВКА Доставим от 2-х до 15 рабочих дней, все зависит от дальности вашего региона. (если товар в наличии)
  • Компания Хим-вест, поставщик товаров производителя Rohde & Schwarz. Страна производителя: Германия
  • Тестовый приемник R&S®ESL сочетает в себе сразу два прибора: измерительный ЭМП-приемник для проведения испытаний на ЭМС согласно последним стандартам и полнофункциональный анализатор спектра для разнообразных лабораторных задач. Приемник R&S®ESL – это идеальный выбор в условиях ограниченного бюджета.

    Особенности и преимущества

    • Диапазон частот от 9 кГц до 3 ГГц или от 9 кГц до 6 ГГц, охватывающий практически все промышленные стандарты по испытаниям на ЭМС
    • Впервые применяемая в экономичном классе приборов комбинация измерительного ЭМП-приемника и анализатора спектра
    • Все основные функции современного тестового приемника, в том числе полностью автоматизированные последовательности испытаний
    • Взвешивающие детекторы: максимального, минимального, среднего значения, среднеквадратический, квазипиковый, а также среднего и среднеквадратического значений с постоянными времени согласно последней версии стандарта CISPR 16-1-1
    • Компактный, легкий прибор, который может работать от батареи в случае мобильного применения

    Высокоточные, воспроизводимые результаты измерений благодаря отличным ВЧ-характеристикам

    • Погрешность по амплитуде: 0.5 дБ
    • Точка компрессии по уровню 1 дБ: +5 дБмВт
    • ВЧ-вход с защитой от импульсного напряжения: до 150 В (до 10 мВт)
    • Средний уровень собственного шума (DANL) с предусилителем: менее –152 дБмВт (1 Гц)
    • Полосы разрешения: от 10 Гц до 10 МГц (по уровню –3 дБ), 200 Гц, 9 кГц, 120 кГц (по уровню –6 дБ), 1 МГц (импульсн.)

    Находящееся вне конкуренции для приборов данного класса соотношение между стоимостью и техническими характеристиками

    • Два измерительных прибора в одном: тестовый ЭМП-приемник и анализатор спектра
    • Малые затраты на приобретение
    • Наилучшие ВЧ-характеристики среди приборов данного класса
    • Исчерпывающий набор измерительных функций и методов оценивания
    • Недорогие, легко подключаемые опции

    Интуитивно понятное управление как у всех тестовых приемников компании Rohde & Schwarz

    • Настройки режима сканирования в понятном табличном представлении
    • Возможность одновременного измерения с использованием нескольких детекторов
    • Предварительно заданные коэффициенты антенн и предельные линии в соответствии с промышленными стандартами
    • Выборочный контроль критического уровня помех с помощью функций TUNE to MARKER и MARKER TRACK
    • Одновременное измерение с использованием до четырех детекторов
    • Полосковый линейный индикатор с функцией удержания максимального значения MAX HOLD для более четкого представления измеренных значений

    Простота модернизации, большой набор интерфейсов

    • Подключение и работа с опциями без разборки прибора
    • Дополнительные интерфейсы, расширяющие возможности применения тестового приемника R&S®ESL (опция R&S®FSL-B5 содержит выход видеосигнала, выход ПЧ, выход для управления источником шума, интерфейс дистанционного управления для V-сетей, интерфейс для датчиков мощности R&S®NRP-Zxx)

    Легкий и компактный, подходит для монтажа, обслуживания и штатной работы

    • Простота транспортировки благодаря компактным размерам и малому весу
    • Работа от внутренней перезаряжаемой батареи независимо от источника питания переменного тока (опция)
      Измерение мощности с помощью датчиков R&S®NRP-Zxx
    Если у вас будут вопросы по данному товару, вы смело можете написать вопрос в пункте: задать вопрос или в онлайн чате нашего сайта.

    Комплектация

    • Прибор
    • Кабель питания
    • Краткое руководство по эксплуатации
    • Компакт диск
    • Гарантийный талон
    • Упаковка

    Характеристики

    ХарактеристикиПараметрыЗначения
    ЧАСТОТАЧастотный диапазон
    		9 кГц…3 ГГц
    Разрешение1 Гц
    Температурная стабильность источника опорной частоты (+5 °C ... +45 °C)± 1х10-6 (штатно)
    ± 1х10-7 (OCXO - опция FSL-B4 )
    Изменение погрешности источника опорной частоты± 1х10-6/год (штатно)
    ± 1х10-7/год (OCXO - опция FSL-B4 )
    МаркерРазрешение
    		1 Гц
    Погрешность± (частота маркера × погрешность опорной частоты + 10% × полоса пропускания + 1/2 (полоса обзора / количество точек развертки-1)) + 1 Гц)
    Количество точек развертки500
    Шагполоса обзора / 500
    Счетчик частотыРазрешение1 Гц
    Погрешность± (частота × погрешность опорной частоты + 1/2 младшего разряда)
    Полоса обзораНулевая, 10 Гц…3 ГГц
    Погрешность полосы обзора±3%
    Плотность фазовых шумов
    (f = 500 МГц)
    		1 кГц<–95 дБн (1 Гц)
    10 кГц<–98 дБн (1 Гц), тип. –103 дБн (1 Гц)
    100 кГц<–98 дБн (1 Гц), тип. –105 дБн (1 Гц)
    1 МГц<–115 дБн (1 Гц), тип. –120 дБн (1 Гц)
    ПОЛОСА ПРОПУСКАНИЯФильтры ПЧ (-3 дБ )
    		Полоса разрешения10 Гц… 10 МГц, с шагом 1-3
    Режим приемника и нулевая полоса20 МГц дополнительно
    Погрешность<3%
    Избирательность фильтров по уровням (60 дБ / 3 дБ)<5:1
    Фильтры ЭМИ (-6 дБ )
    		Полоса разрешения200 Гц, 9 кГц, 120 кГц, 1 МГц
    Погрешность<3%
    Избирательность фильтров по уровням (60 дБ / 3 дБ)<6:1
    Фильтры БПФ (-3 дБ )
    (только в режиме анализатора спектра)    		Полоса разрешения
    		1 Гц… 30 кГц, с шагом 1-3
    Погрешность<5%
    Избирательность фильтров по уровням (60 дБ / 3 дБ)<2.5:1
    Канальные фильтрыПолоса разрешения
    		100, 200, 300; 500 Гц;
    1; 1.5; 2; 2.4; 2.7; 3; 3.4; 4; 4.5; 5; 6; 8.5; 9 кГц
    10; 12.5; 14; 15; 16; 18 (RRC); 20; 21; 24.3 (RRC); 25; 30; 50; 100; 150; 192; 200; 300; 500 кГц
    1; 1.228; 1.28 (RRC); 1.5; 2; 3;3.84 (RRC); 4.096 (RRC); 5 MHz (RRC)
    Видеофильтры
    (только в режиме анализатора спектра)
    		Полоса разрешения1 Гц… 10 МГц, с шагом 1-3
    Полоса анализа28 МГц
    АМПЛИТУДАДиапазон измерения уровняУровень собственных шумов … +20 дБм
    Максимальный уровень на входе
    		Макс. постоянное напряжение50 В
    Макс. мощность (CW RF Power)+30 дБм (1 Вт)
    Макс. опасный уровень+36 дБм (4 Вт) (меньше 3 с)
    Макс. напряжение в импульсе150 В
    Макс. энергия в импульсе10 мВт•с
    Средний уровень собственных шумов
    0 дБ аттенюатор, RBW = 1 кГц, VBW = 1 Гц, трекинг-генератор выкл, детектор выборка, нормализован к 1Гц

    (в режиме анализатора спектра)
    		без предусилителяштатнос опцией R&S® FSC-B22
    9 кГц...1 МГц< –115 дБм< –130 дБм
    1 МГц...10 МГц< –120 дБм< –135 дБм
    10 МГц...50 МГц< –130 дБм
    		< –145 дБм
    50 МГц...3 ГГц
    		< –140 дБм
    		< –152 дБм
    с предусилителем (опция R&S® FSC-B22)
    500 МГц
    		< –162 дБм
    1 ГГц
    		< –160 дБм
    3 ГГц
    		< –158 дБм
    Средний уровень собственных шумов
    0 дБ аттенюатор, нагрузка 50 Ом, трекинг-генератор выкл, детектор средних значений)

    (в режиме измерительного приемника)
    		без предусилителя
    		штатно
    		с опцией R&S® FSC-B22
    9 кГц….150 кГц, RBW = 200 Гц15 дБмкВ0 дБмкВ
    150 кГц….1 МГц, RBW = 9 кГц32 дБмкВ17 дБмкВ
    1 МГц...10 МГц, RBW = 9 кГц27 дБмкВ12 дБмкВ
    10 МГц...30 МГц, RBW = 9 кГц17 дБмкВ2 дБмкВ
    30 МГц...50 МГц, RBW = 120 кГц28 дБмкВ13 дБмкВ
    50 МГц...1 ГГц, RBW = 120 кГц18 дБмкВ6 дБмкВ
    1 ГГц...3 ГГц, RBW = 1 МГц
    		27 дБмкВ
    		15 дБмкВ
    с предусилителем (опция R&S® FSC-B22)
    500 МГц, RBW = 120 кГц-4 дБмкВ, типично
    1 ГГц, RBW = 120 кГц-2 дБмкВ, типично
    3 ГГц, RBW = 1 МГц
    		9 дБмкВ, типично
    Гармонические искажения 2-го порядка (SHI)
    (предусилит. выкл, вх. уровень = -20 дБм)
    		20 МГц ≤ fц ≤ 3 ГГц
    		+35 дБм
    Интермодуляционные искажения 3-го порядка
    (предусилит. выкл, вх. уровень = -20 дБм)
    		fц <30 МГц<-54 дБн (TOI > +7 дБм, тип. +12 дБм)
    fц≥ 30 МГц
    		<-60 дБн (TOI > +10 дБм, тип. +18 дБм)
    Точка компрессии по уровню 1 дБ
    (предусилитель выкл, аттен. = 0 дБ)
    		fц >200 МГц+5 дБм
    Уровень подавления каналов приема зеркальных частот, промежуточных частот, паразитных каналов<-70 дБн
    Собственные комбинационные помехи
    (вх. терминатор 50 Ом, частота ≥ 30 МГц, аттенюатор = 0 дБ)    		<-90 дБм
    Отображение уровня
    (в режиме анализатора спектра)    		Логарифмическая шкала10 дБ...100 дБ
    Линейная шкала0 до 100%, 10 диапазонов
    Количество графиков4
    Тип детекторавыборка, положительный пиковый, отрицательный пиковый, автомат. пиковый, среднеквадратический, усредняющий с постоянной времени прибора (среднее CISPR), среднеквадратического усреднения (CISPR RMS), квазипиковый
    Количество точек измеренияпо умолчанию501
    диапазон125....32001, с шагом 2
    Операции над графикаминепрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
    Установка опорного уровнялогарифмическая шкала-80 дБм...+20 дБм, с шагом 2 дБ, 5 дБ, 10 дБ
    линейная шкала-80 дБм...+20 дБм, от 0 до 100%
    Единицы измерениялогарифмическая шкаладБм, дБмВ, дБмкВ, дБмкА, дБпВт
    линейная шкаламкВ, мВ, В, мкА, мА, А, пВт, нВт, мкВт, мВт, Вт
    Отображение уровня
    (в режиме измерительного приемника)    		Экранстолбчатая диаграмма + диаграмма
    Отображениецифровойцифры: 0,01 дБ разрешение
    аналоговыйстолбчатая диаграмма, отдельно для каждого канала
    Детектормакс.4 , выбираемыйположительный пиковый, отрицательный пиковый, среднеквадратический, CISPR, CISPR RMS, квазипиковый
    ЭМИ детекторCISPR, CISPR RMS, квазипиковыйвес с CICSPR 16-1-1
    Время измерениявыбираемоеот 50 мкс до 100 сек
    Единицы измерениялогарифмическая шкаладБм, дБмВ, дБмкВ, дБмкА, дБпВт, дБпВт
    RF спектрлогарифмическая шкала10 дБ...200 дБ, с шагом 10 дБ
    шкала осилинейная или логарифмическая
    количество графиков6
    Пределы допускаемой абсолютной погрешности измерения уровня сигнала
    		на частоте 65,83 МГц±0,3 дБ
    (опорный уровень - 20 дБм, аттенюатор = 10 дБ, RBW = 10 кГц)
    из-за переключения полосы пропускания относит. RBW = 10 кГц±0,1 дБ
    из-за переключения ослабления входного аттенюатора на частоте 65,83 МГц
    		±0,3 дБ
    из-за нелинейности шкалы
    (с/ш >16 дБ, диапазон -50 дБ...0)    		±0,2 дБ
    относительно опорного уровня
    (с/ш >16 дБ, диапазон -50 дБ...0)    		±0,5 дБ (10 МГц...3 ГГц)
    ±0,8 дБ
    Неравномерность АЧХ относительно уровня
    (на частоте 65,83 МГц)
    		9 кГц...30 кГц±1,5 дБ
    30 кГц...3 ГГц
    		±0,5 дБ
    Пределы допускаемой абсолютной погрешности установки опорного уровня при фиксированном значении ослабления входного аттенюатора
    		±0,1 дБ
    Диапазон и шаг перестройки аттенюатора СВЧ
    		0...50 дБ с шагом 5 дБ
    СКАНИРОВАНИЕВ режиме измерительного приемникаДиапазонмакс. 10 поддиапазонов с различными установками
    Время измерения на шаг частоты100 мкс ... 100 с
    Количество точек измерения1000000 на график
    В режиме анализатора спектра
    		Диапазоннулевой обзор1 мкс...5 мкс с шагом 125 нс
    5 мкс...16000 с с шагом 5%
    10 Гц ≤ полоса обзора ≤ 3,2 кГц2,5 мс...5 с/Гц х полоса обзора
    3,2 кГц ≤ полоса обзора ≤ 1,5 ГГц2,5 мс...16000 с
    1,5 кГц ≤ полоса обзора ≤ 3 ГГц
    		5 мс...16000 с
    Погрешностьнулевой обзор0,1%
    полоса обзора ≥ 10 Гц3%
    ВХОДЫ / ВЫХОДЫВЧ входРазъемN-типа (female)
    Импеданс50 Ом
    КСВН
    (СВЧ аттенюатор ≥ 10 дБ)    		10 МГц...1 ГГц1,2
    1 ГГц...макс.частота1,5
    Аттенюатор0...50 дБ с шагом 5 дБ
    AF выходРазъем3,5 мм мини Jack
    Импеданс< 100 Ом
    Напряжение0...1,5 Вскз
    Выход трекинг-генертораРазъемN-типа (female)
    Импеданс50 Ом
    Опорный генераторРазъемBNC (female)
    Импеданс50 Ом
    Входной уровень0 дБм...10 дБм
    Выходной уровень
    (с опцией FSL-B4)
    		0 дБм
    Частота10 МГц ± 5 ppm
    Внешний запуск / Вход стробированияРазъемBNC (female)
    Импеданс50 Ом
    Входной уровеньTTL
    Питание пробников+15 В DC; -12,6 В DC и земля; макс.150 мА
    Внешний мониторVGA
    Дополнительные интерфейсыс опцией FSL-B5
    		Видеовыход, выход ПЧ, управление источником шума, интерфейс дист. управл. для V-цепей, интерфейс для датчиков мощности R&S®NRP-Zxx
    см. полное описание
    ЗАПУСКИсточник запускасвободный, видео, внешний, IF мощность
    Внешний запуск (уровень)TTL
    I/Q данныеИнтерфейсLAN
    LAN или GPIB (с опцией FSL-B10)
    Памятьмакс. 512 К (I и Q)
    Диапазон выборок10 кГц...65,8 МГц
    Полоса сигнала (при выборке 65,8 МГц)28 МГц
    ОБЩИЕ ДАННЫЕДисплейГрафический цветной TFT ЖК, разрешение: 640 * 480
    ПамятьВнутренняя500 измерений и графиков
    Удаленное управлениеLAN интерфейс 10/100 Base-T, RJ-45
    GPIB (c опцией FSL-B10)
    ПитаниеAC100 В… 240 В / 50 Гц…400 Гц, 0,9 А...0,3 А
    DC10 В...28 В / 8,0 А...2,2 А
    Потребляемая мощность45 Вт (без опций), 65 Вт ( с опцией)
    Габаритные размеры408,8 х 158,1 х 465,3 мм ( с ручкой)
    342,3 х 159,1 х 367 мм (без ручки)
    Масса7 кг (без опций), 8 кг (с батарейным питанием)
    Рабочая температура0 °C … 50 °C
