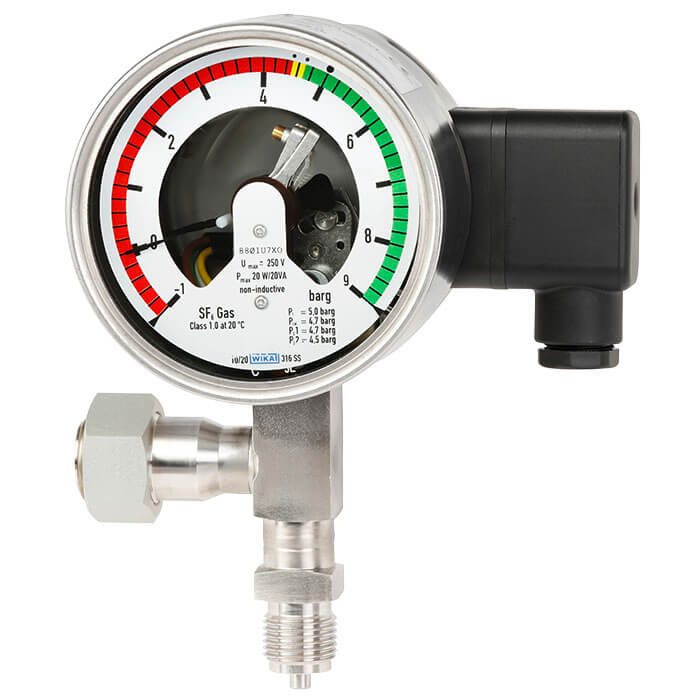

Плотномер WIKA GDM-100
Популярный
Плотномер элегаза имеет локальный индикатор, благодаря которому возможно считывание значений давления, приведенных к 20 °C.
С целью обеспечения безопасности коммутирующего оборудования, защиты другого оборудования и окружающей среды общепринятой практикой является регулярное выполнение функциональных тестов. В соответствии со статьей 5 норматива ЕС № 517/2014 по парниковым газам рекомендуется проводить проверки системы определения наличия утечек раз в 6 лет, если система содержит >22 кг элегаза (SF6) и установка была введена в эксплуатацию после 01 января 2017.
С помощью сварного клапана плотномер элегаза может быть изолирован от процесса и повторно откалиброван без необходимости его демонтажа. Это не только сокращает время на выполнение обслуживания, но и минимизирует риски выброса элегаза (SF6), а также исключает потенциальные утечки в процессе повторного ввода в эксплуатацию.
При подключении прибора калибровки (например, модели ACS-10 или модели BCS-10) к клапану для повторной калибровки плотномер элегаза автоматически отключается от элегазовой ячейки, после чего может выполняться процедура калибровки. По окончании процесса повторной калибровки прибор калибровки можно отключить от клапана, а соединение с элегазовой ячейкой восстановится автоматически.
Плотномер элегаза может быть оснащен клапаном для повторной калибровки в качестве решения для модернизации приборов, которые уже установлены на объекте, например, клапаном модели GLTC-CV. Клапан монтируется между элегазовой ячейкой и прибором.
Области применения- Коммутационное оборудование среднего и высокого напряжения
- Контроль плотности элегаза (SF6) в закрытых резервуарах
- Сигнал тревоги при достижении заданных значений уставки
- Локальный индикатор и переключающий контакт
- Температурная компенсация и герметичное уплотнение, отсутствие влияния изменений температуры, перепада высот и колебаний атмосферного давления
- Возможна компенсация для газовых смесей
- В соответствии с нормативом ЕС № 517/2014 по парниковым газам выполнение функционального теста или повторной калибровки возможно без демонтажа
- Во избежание утечек тестовое присоединение выполнено сварным
Комплектация
- Плотномер
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Номинальный диаметр | 100 мм |
| Характеристики погрешности | ±1 % при температуре окружающей среды 20 °C ±2,5 % при температуре окружающей среды от -20 до +60 °C и давлении калибровки в соответствии с эталонной изохорой |
| Диапазон шкалы | Диапазон допустимой глубины вакуума и перегрузки при диапазоне измерения 1,6...25 бар (при температуре окружающей среды 20 °C и газовой фазе) |
| Допустимая температура окружающей среды | |
| Эксплуатация | От -20 до +60 °C |
| Хранение | От -50 до +60 °C |
| Технологическое присоединение | G ½ B по EN 837, присоединение снизу нержавеющая сталь, размер под ключ 22 мм |
| Чувствительный элемент | Нержавеющая сталь, приварной Газонепроницаемость: скорость утечки ≤1 · 10-8 мбар · л/с Метод тестирования: гелиевая масс-спектрометрия |
| Механизм | Нержавеющая сталь Биметаллическая пластина (температурная компенсация) |
| Циферблат | Алюминий Шкала разделена на красную, желтую и зеленую зоны |
| Стрелка | Алюминий, черный цвет |
| Корпус | Нержавеющая сталь Газонепроницаемость: скорость утечки ≤1 · 10-5 мбар · л/с |
| Стекло | Многослойное безопасное стекло или высокопрозрачная безосколочная пластмасса |
| Кольцо | Кольцо байонетного типа, нержавеющая сталь, фиксация в 3 точках методом сварки |
| Допустимая влажность воздуха | ≤90 % отн. влажности (без конденсации) |
| Пылевлагозащита | IP65 по МЭК 60529 |
