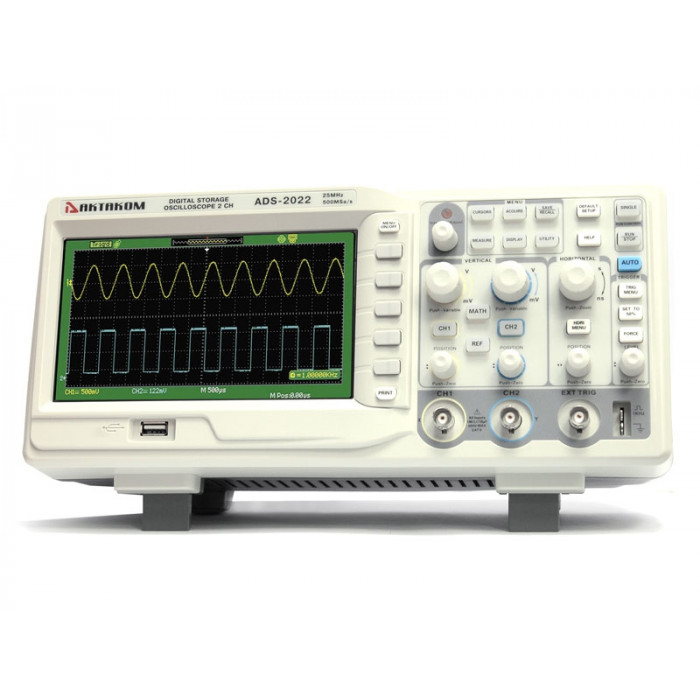

Осциллограф АКТАКОМ ADS-2022
Популярный
Особенности и преимущества
- Курсорные измерения: ручные, слежение, авто
- Хранение: 20 осциллограмм, 20 установок, 2 опорных маски
- Ограничение полосы: 20 МГц
- Функция усреднения (4..256)
- Пиковый детектор
- Автоматический покадровый регистратор: 2500 кадров
- Цифровые фильтры: НЧ, ВЧ, полосовой, режективный
- Интерполяция: Sin(x)/x, линейная
- Математические операции: сложение, вычитание, умножение, деление
- Инверсия сигнала
- Быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки
- Режим растяжки
- Режим X-Y
- Самописец: 100 мс/дел...50 с/дел
- Встроенный 6-разрядный частотомер
- Режим послесвечения
- Тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный
- Форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
- Сохранение на USB-устройство
- Русскоязычное меню
Комплектация
- Прибор
- Осциллографические щупы - 2 шт.
- Кабель питания
- Кабель USB
- Руководство пользователя (краткая инструкция)
- Полное руководство по эксплуатации*
- Гарантийный талон
- Упаковка
*Руководство по эксплуатации в стандартной поставке не имеет физического носителя и может быть загружено сайта производителя, после приобретения и регистрации прибора с указанием его серийного номера.
Характеристики
| Параметр | Значение |
| Количество каналов | 2 канала + внешний запуск |
| Полоса пропускания | 25 МГц |
| Максимальная частота дискретизации в режиме реального времени | 500 Мвыб/сек (250 Мвыб/сек на канал) |
| Частота дискретизации в эквивалентном режиме | 10 Гвыб/сек |
| Максимальный объем памяти | 32 К |
| Вертикальное разрешение | 8 бит |
| Коэффициент вертикального отклонения | 2 мВ/дел...10 В/дел погрешность ±3% (≥ 5 мВ/дел) |
| Время нарастания | 14 нс |
| Входной импеданс | 1 MОм ±2% || 13 пФ ±3 пФ |
| Максимальное входное напряжение | 400В пик-пик |
| Коэффициент развертки | 25 нс/дел…50 с/дел с шагом 1-2-5 |
| Источник запуска | канал 1, канал 2, AC, внешний, внешний/5 |
| Тип входов | AC, DC, ФВЧ, ФНЧ |
| Тип запуска | фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный |
| Дисплей | 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К |
| Интерфейс | USB-host, USB-device, PASS/FAIL, RS-232 |
| Питание | 100...240 В / 45...440 Гц |
| Потребляемая мощность | 50 Вт |
| Масса | 2,5 кг |
| Габаритные размеры | 336х118х152 мм |
| Габаритные размеры в упаковочной таре | 260х290х460 мм |
| Вес | 3,6 кг |
