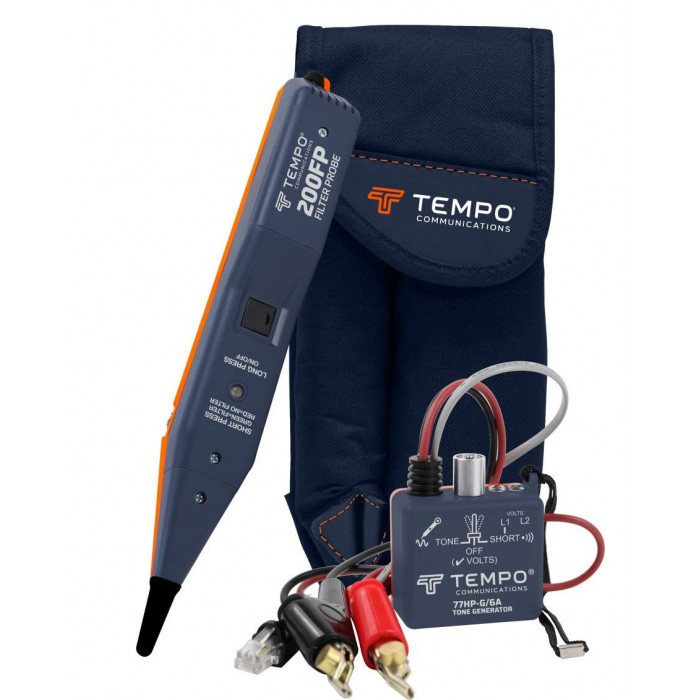

Набор Tempo 801К
Популярный
Он состоит из тонального генератора 77HP/6A и индуктивного щупа 200FP.
Щуп 200FP имеет два режима работы: широкополосный (в диапазоне от 500 Гц до 5 кГц) и режим фильтрации низкочастотных наводок 50 Гц и гармоник. Работа в последнем режиме существенно повышает комфорт поиска кабельных пар в помещениях с большим уровнем низкочастотных помех (серверные, ЦОД, промышленность).
Тональный генератор 77HP/6A оснащен усиленными разъемами типа «крокодил» с игольчатой площадкой, что позволяет подключаться к кабелю без снятия изоляции с его жил. Также предусмотрена функция проверки полярности сразу на двух линиях (используя RJ11, или одной пары (используя крокодилы). Рабочая частота генератора 890/960 Гц.
Особенности и преимущества
- Идентификация нужной пары или порта на кроссе
- Идентификация жил и пар в многопарном кабеле
- Отбор кабелей из пучка
- Трассировка кабелей в стене
- Определение наличия постоянного напряжения в линии
- Индикация переменного (звонкового) напряжения в линии
- Определение полярности одновременно 2-х телефонных линий
- Определение наличия короткого замыкания (звуковой сигнал и LED индикатор)
- Тестирование целостности проводки
- Организация канала служебной связи (подача питающего напряжения 4,6В для микрофона тестовой телефонной трубки)
- Фильтр 50 Гц, что дает возможность убрать “фон” от электрических сетей
- Мощность сигнала генератора 10 дБм
- Защита по напряжению выводов генератора: 52В
- Усиленные крокодилы с игольчатой площадкой для прокалывания изоляции кабеля
- Автоотключение индуктивного щупа при бездействии.
Функции Tempo 801K
- Идентификация нужной пары или порта на кроссе
- Идентификация жил и пар в многопарном кабеле
- Отбор кабелей из пучка
- Трассировка кабелей в стене
- Определение наличия постоянного напряжения в линии
- Индикация переменного (звонкового) напряжения в линии
- Определение полярности одновременно 2-х телефонных линий
- Определение наличия короткого замыкания (звуковой сигнал и LED индикатор)
- Тестирование целостности проводки
- Организация канала служебной связи по отключенной от АТС линии (подача питающего напряжения на микрофон тестовой телефонной трубки)
- Сопряжение с тестовой телефонной трубкой
Генератор Tempo 77HP-G/6A
- Два светодиода для индикации короткого замыкания, целостности проводки, полярности линии и состояния батареи
- Мощность сигнала генератора 10 дБм
- Два типа переменных тона 890/960 Гц (тумблер в батарейном отсеке)
- Переключатель подачи тона вынесенный на корпус генератора, что значительно упрощает его использование
- Разъемы типа "крокодил" и модульный разъем RG-11 для подключения к линии
- "Крокодилы" с игольчатой площадкой для прокалывания изоляции проводника и подачи сигнала без необходимости снятия изоляции проводника
- Переходник RJ-11 на RJ-45 в комплекте
- Защита по напряжению выводов генератора: 52В
Индуктивный щуп Tempo 200FP
- Фильтр низкочастотных помех 50 Гц, позволяющий повысить комфорт работы в помещениях с сильными низкочастотными помехами (серверные, ЦОД)
- Возможность работы в фильтрованом и широкополосном режиме
- Светодиодная и звуковая индикация уровня принимаемого сигнала
- Регулятор чувствительности приемника
- Высокий коэффициент усиления принимаемого сигнала
- Пластиковый плоский наконечник, позволяющий избежать замыкания жилы на жилу при идентификации пары
- Разъем для подключения тестовой телефонной трубки
- Автовыключение при бездействии
Комплектация
- Тестовый набор
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Тональный генератор | |
| Модель | 77HP-G/6A |
| Частота выходного сигнала (аналогового), Гц | 890/960 Гц |
| Выходная мощность / импеданс | +10 дБм / 600 Ом |
| Визуальная индикация короткого замыкания жил | <10 кОм (LED) |
| Звуковая индикация короткого замыкания жил | <200 Ом |
| Частота (режим трели) | 1,3 Гц |
| Частота (быстрый режим трели) | 6 Гц |
| Определение полярности | 2 линии |
| Организация канала служебной связи (подаваемое напряжение питания микрофона телефонной трубки при нагрузке 600 Ом) | 4,6В |
| Защита входа по постоянному напряжению (импеданс 600 Ом) | 52В |
| Продолжительность работы от батареи | 50 ч |
| Напряжение питания | 9В (крона) |
| Подключение к линии | крокодилы с игольчатой площадкой, RJ11, RJ45 |
| Температура эксплуатации | 0 °C ... +50 °C |
| Температура хранения | -50 °C ... +75 °C |
| Габариты | 32 х 64 х 57 мм |
| Вес | 128 г |
| Индуктивный щуп | |
| Модель | 200FP |
| Частотный диапазон принимаемого сигнала | 500 Гц – 5 кГц |
| Фильтр 50 Гц | есть |
| Усиление громкости | 35 дБ |
| Номинальный импеданс | 100 МОм |
| Сопротивление наконечника | 300 Ом |
| Тип наконечника | пластик |
| Питание | батарея, 9В |
| Продолжительность работы от батареи | 50 ч |
| Защита входа по напряжению относительно земли | Cat I, 150В |
| Температура эксплуатации | 0 °C ... 50 °C |
| Габариты | 250 х 32 х 35 мм |
| Вес | 142 г |
