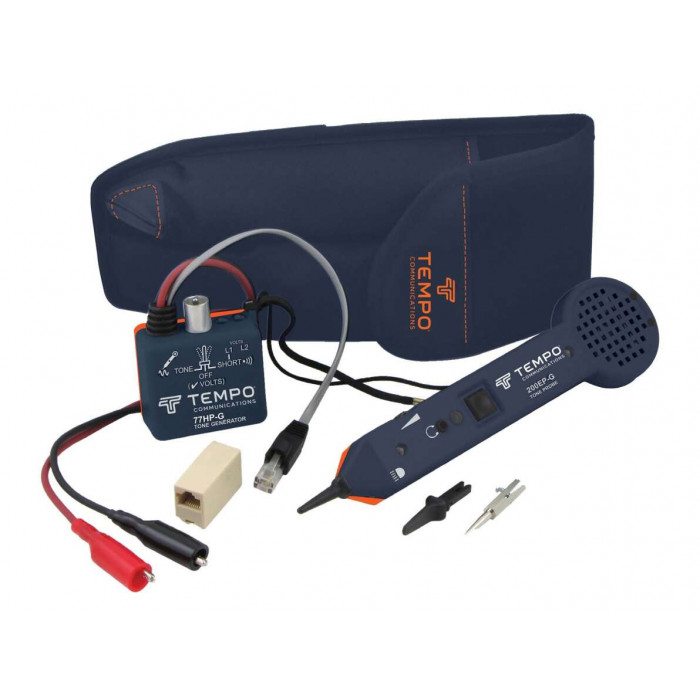

Набор Tempo 701K-G
Популярный
Благодаря высокой надежности и прекрасным техническим характеристикам он давно завоевал доверие пользователей и уже длительное время удерживает мировое лидерство среди аналогичных приборов. Набор применяется для точного определения целостности проводки, поиска нужного провода в толстом пучке кабелей идентификации нужного порта на кроссе, организации канала служебной связи между монтажниками и определения полярности телефонных линий, трассировки кабеля. 701K-G состоит из тонального генератора 77HP-G и индуктивного щупа 200EP-G.
Особенности и преимущества
- Идентификация нужной пары или порта на кроссе
- Отбор кабелей из пучка
- Трассировка кабелей в стене
- Определение наличия постоянного/переменного напряжения в линии
- Определение полярности телефонной линии (2 линии)
- Определение наличия короткого замыкания (звуковой сигнал и LED индикатор)
- Проверка целостности цепи
- Организация канала служебной связи (подача питающего напряжения 4,6В для микрофона тестовой телефонной трубки)
- Сопряжение с гарнитурой или тестовой телефонной трубкой
- Мощность сигнала генератора 10 дБм
- Защита по напряжению выводов генератора: 52В
Тестовый набор Tempo 701K-G
- Найти нужную пару или жилу в проводе (UTP/FTP)
- Отобрать "свой" провод из пучка других
- Выполнить трассировку кабеля в стене
- Определить порт на патч-панеле который соответствует определенной розетке
- Проверить полярность линии
- Определить наличие замыкания жил (со звуковой индикацией)
- Проверить целостность цепи
- Определить наличие постоянного/переменного напряжения в паре
- Подать напряжение для питания микрофона телефонной трубки
- Удобная транспортировка и хранение в сумке с двумя отсеками и креплением к ремню
Генератор Tempo 77HP-G
- Два светодиода для индикации короткого замыкания, целостности проводки, полярности линии и состояния батареи
- Два типа переменных тона 890/960 Гц (тумблер в батарейном отсеке)
- Разъемы типа "крокодил" и модульный разьем RG-11
- Защита по напряжению в линии
- Переключатель подачи тона вынесенный на корпус генератора, что значительно упрощает его использование
- Переходник RJ-11 на RJ-45 в комплекте.
Индуктивный щуп Tempo 200EP-G
- Светодиодная и звуковая сигнализация мощности принимаемого сигнала
- Регулятор чувствительности приемника (регулятор громкости)
- Высокий коэффициент усиления принимаемого сигнала
- Два сменных пластиковых наконечника (острый и плоский) позволяющих избежать замыкания жилы на жилу при идентификации пары
- Дополнительный металлический сменный наконечник, обеспечивающий максимальную чувствительность при сортировки жил
- Разъем для подключения тестовой трубки, для помещений с высоким уровнем шума
- Разъем для подключения телефонной гарнитуры
- Встроенный фонарик для работы в условиях плохой освещенности
Комплектация
- Набор тестовых приборов
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Генератор | |
| Напряжение батареи разговора (при 600 Ом) | 4,6В DC |
| Выходная мощность (при 600 Ом) | +10 дБм |
| Визуальная индикация КЗ | <10 кОм |
| Звуковая индикация КЗ | <200 Ом |
| Частота сигнала | 890/960 Гц |
| Частота трели | 1,3 Гц; 6 Гц |
| Защита по напряжению (при сопротивлении цепи 600 Ом) | 52В DC |
| Питание | 9В (крона) |
| Время работы от батареи | 50 часов |
| Температура эксплуатации | 0 °C ... 50 °C |
| Температура хранения | -50 °C ... +75 °C |
| Габариты | 32 х 64 х 57 мм |
| Вес | 128 г |
| Индуктивный щуп | |
| Диапазон принимаемых частот | 500 Гц – 5 кГц |
| Коэффициент усиления (номинальный) | 30 дБ |
| Возможность регулировки усиления (громкости) | да |
| Сопротивление наконечника | металлического – 0 Ом пластикового – 300 Ом |
| Входной импеданс (номинальный) | 100 МОм |
| Питание | 9В (крона) |
| Время работы от батареи | 50 ч |
| Подсветка рабочего пространства | светодиод |
| Индикация уровня принимаемого сигнала | динамик, светодиод |
| Разъем для гарнитуры | 3,5 мм 8 Ом |
| Температура эксплуатации и хранения | 0 °C ... 50 °C |
| Габариты | 231 х 55 х 28 мм |
| Вес | 145 г |
