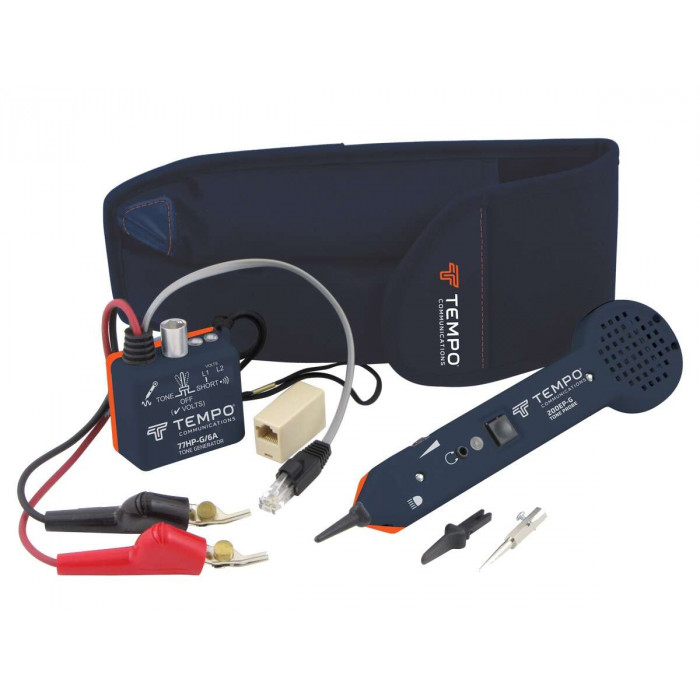

Набор Tempo 701K-G/6A
Популярный
Благодаря высокой надежности и прекрасным техническим характеристикам он давно завоевал доверие пользователей и уже длительное время удерживает мировое лидерство среди аналогичных приборов. Набор применяется для точного определения целостности проводки, поиска нужного провода в толстом пучке кабелей идентификации нужного порта на кроссе, организации канала служебной связи между монтажниками о определения полярности телефонных линий, трассировки кабеля. 701K-G/6A состоит из тонального генератора 77HP-G/6A и индуктивного щупа 200EP-G.
Особенностью входящего в комплект генератора 77HP-G/6A является наличие усиленных "крокодилов" с игольчатой площадкой. Они позволяют подать сигнал в пару кабеля без необходимости снятия изоляции с жил.
Особенности и преимущества
- Идентификация нужной пары или порта на кроссе
- Идентификация жил и пар в многопарном кабеле
- Отбор кабелей из пучка
- Трассировка кабелей в стене
- Определение наличия постоянного напряжения в линии
- Индикация переменного (звонкового) напряжения в линии
- Определение полярности одновременно 2-х телефонных линий
- Определение наличия короткого замыкания (звуковой сигнал и LED индикатор)
- Тестирование целостности проводки
- Организация канала служебной связи по отключенной от АТС линии (подача питающего напряжения на микрофон тестовой телефонной трубки)
- Сопряжение с гарнитурой или тестовой телефонной трубкой
- Подсветка рабочего пространства индуктивным щупом (для удобства работы в плохо освещенном помещении)
- Подключение генератора к линии посредством крокодилов с игольчатыми площадками, а также RJ11 и RJ45 разъёмов
- Мощность сигнала генератора 10 дБм
- Защита по напряжению выводов генератора: 52В
Функции Tempo 701K-G/6A
- Идентификация нужной пары или порта на кроссе
- Идентификация жил и пар в многопарном кабеле
- Отбор кабелей из пучка
- Трассировка кабелей в стене
- Определение наличия постоянного напряжения в линии
- Индикация переменного (звонкового) напряжения в линии
- Определение полярности одновременно 2-х телефонных линий
- Определение наличия короткого замыкания (звуковой сигнал и LED индикатор)
- Тестирование целостности проводки
- Организация канала служебной связи по отключенной от АТС линии (подача питающего напряжения на микрофон тестовой телефонной трубки)
- Сопряжение с гарнитурой или тестовой телефонной трубкой
- Подсветка рабочего пространства индуктивным щупом (для удобства работы в плохо освещенном помещении)
Генератор Tempo 77HP-G/6A
- Два светодиода для индикации короткого замыкания, целостности проводки, полярности линии и состояния батареи
- Мощность сигнала генератора 10 дБм
- Два типа переменных тона 890/960 Гц (тумблер в батарейном отсеке)
- Переключатель подачи тона вынесенный на корпус генератора, что значительно упрощает его использование
- Разъемы типа "крокодил" и модульный разъем RG-11 для подключения к линии
- "Крокодилы" с игольчатой площадкой для прокалывания изоляции проводника
- Переходник RJ-11 на RJ-45 в комплекте
- Защита по напряжению выводов генератора: 52В
Индуктивный щуп Tempo 200EP-G
- Регулятор чувствительности приемника
- Высокий коэффициент усиления принимаемого сигнала
- Светодиодная и звуковая индикация уровня принимаемого сигнала
- Два сменных пластиковых наконечника (острый и плоский) позволяющих избежать замыкания жилы на жилу при идентификации пары
- Дополнительный металлический сменный наконечник, обеспечивающий максимальную чувствительность при сортировки жил
- Встроенный фонарик для работы в условиях плохой освещенности
- Разъем для подключения тестовой телефонной трубки и телефонной гарнитуры
Комплектация
- Набор тестовых приборов
- Руководство по эксплуатации
- Руководство пользователя
- Гарантийный талон
- Упаковка
Характеристики
| Генератор | |
| Напряжение батареи разговора (при 600 Ом) | 4,6В DC |
| Выходная мощность (при 600 Ом) | +10 дБм |
| Визуальная индикация КЗ | <10 кОм |
| Звуковая индикация КЗ | <200 Ом |
| Частота выходного сигнала | 890/960 Гц |
| Частота трели | 1,3 Гц; 6 Гц |
| Способ подключения к линии | Крокодилы с игольчатой площадкой, RJ11, адаптер RJ45 |
| Защита по напряжению (при сопротивлении цепи 600 Ом) | 52В DC |
| Питание | 9В (крона) |
| Время работы от батареи | 50 ч |
| Температура эксплуатации | 0 °C ... +50 °C |
| Температура хранения | -50 °C ... +75 °C |
| Габариты | 32 х 64 х 57 мм |
| Вес | 128 г |
| Индуктивный щуп | |
| Диапазон принимаемых частот | 500 Гц – 5 кГц |
| Коэффициент усиления (номинальный) | 30 дБ |
| Возможность регулировки усиления (громкости) | Да |
| Сопротивление наконечника | Металлического – 0 Ом Пластикового – 300 Ом |
| Входной импеданс (номинальный) | 100 МОм |
| Питание | 9В (крона) |
| Время работы от батареи | 50 ч |
| Подсветка рабочего пространства | Светодиод |
| Индикация уровня принимаемого сигнала | Динамик, светодиод |
| Разъем для гарнитуры | 3,5 мм 8 Ом |
| Температура эксплуатации и хранения | 0 °C ... 50 °C |
| Габариты | 231 х 55 х 28 мм |
| Вес | 145 г |
