Набор Tempo 601K-G
Популярный
Tempo 601K-G - тестовый набор для “прозвонки” кабеля, отбора кабельных пар в распределительной коробке или муфте, поиска портов на кроссе.

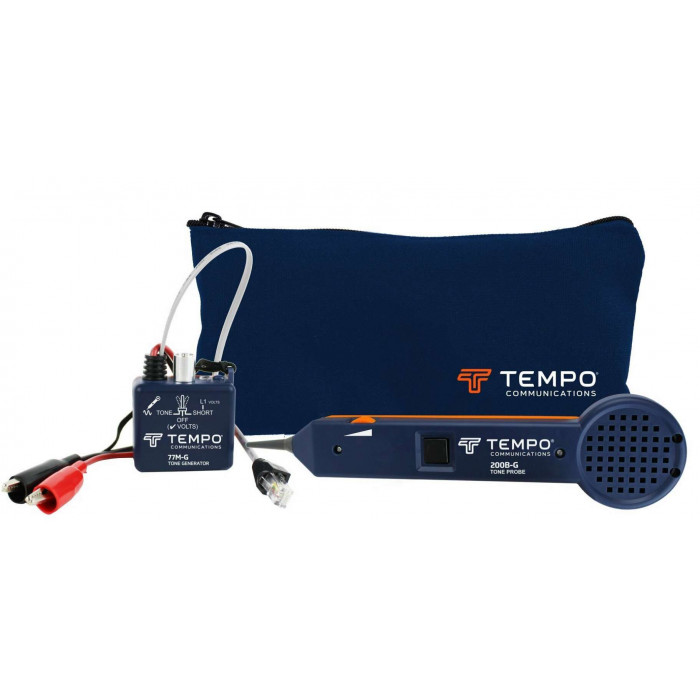

Он обладает отличными функциональными возможностями и техническими характеристиками, благодаря которым завоевал доверие пользователей во всем мире. Набор состоит из генератора 77M-G, индуктивного щупа 200B-G и чехла для переноски. Мощность генератора и чувствительность приемника позволяют обеспечить комфортную работу на протяженных абонентских линиях. Индуктивный щуп имеет два сменных пластиковых наконечника (острый и плоский) не допускающих замыкания жил при идентификации пары.
Принцип работы тестового набора для отбора кабеля
Для "прозвонки" пары на удаленном конце кабеля, необходимо
- Черный провод генератора подключить к экрану (оболочке) кабеля
- Красный провод генератора подключить к паре, которую необходимо идентифицировать на удаленном конце кабеля
- Включить генератор в положение "Tone"
- Развести пары на удаленном конце кабеля на максимально возможное расстояние друг от друга. Увеличение расстояния между парами приведет к уменьшению взаимных наводок и уменьшению вероятности ошибочного определения пары
- Включить
индуктивный щуп и поочередно поднести его наконечник к каждой из пар
кабеля на удаленной его стороне. Наиболее мощный сигнал будет
наблюдаться при приближении щупа к паре, в которую был подан сигнал
генератора. Если сигнал хорошо слышен на всех парах - следует уменьшить
громкость щупа и повторить измерение
Особенности и преимущества
- Генерация и прием тонального сигнала (890/960 Гц; +10 дБм)
- Идентификация пар в многопарном кабеле
- Поиск нужной пары в распределительном ящике, кроссе или муфте
- Визуальная индикация короткого замыкания жил (целостности линии)
- Индикация постоянного напряжения в линии
- Индикация переменного (звонкового) напряжения в линии
- Определение полярности телефонной линии (1 линия)
- Организация канала служебной связи (подача питающего напряжения 4,6В для микрофона тестовой телефонной трубки)
- Громкость динамика: 30 дБ
- Защита по напряжению выхода генератора: 52В
- Индикация низкого заряда батареи
- Тип наконечников индуктивного щупа: пластиковые (круглый и плоский)
- Подключение к линии: крокодилы, RJ11
Комплектация
- Тональный генератор 77M-G
- Индуктивный щуп 200B-G
- Руководство по инструкции
- Гарантийный талон
- Упаковка
Характеристики
| Генератор | |
| Напряжение батареи разговора (при 600 Ом) | 4,6В DC |
| Выходная мощность (при 600 Ом) | +10 дБм |
| Индикация короткого замыкания (LED) | <10 кОм |
| Частота сигнала | 890/960 Гц |
| Защита по напряжению | 52В DC |
| Питание | 9В (крона) |
| Время работы от батареи | 50 ч |
| Температура эксплуатации | 0 °C ... +50 °C |
| Температура хранения | -50 °C ... +75 °C |
| Габариты | 32 х 64 х 57 мм |
| Вес | 128 г |
| Индуктивный щуп | |
| Диапазон принимаемых частот | 500 Гц ... 5 кГц |
| Коэффициент усиления (номинальный) | 30 дБ |
| Возможность регулировки усиления (громкости) | да |
| Сопротивление пластикового наконечника | 300 Ом |
| Входной импеданс (номинальный) | 100 МОм |
| Питание | 9В (крона) |
| Время работы от батареи | 50 ч |
| Температура эксплуатации и хранения | 0 °C ... +50 °C |
| Габариты | 231 х 55 х 28 |
| Вес | 145 г |
