Мачта ComTech CT-S3T STD

Компания Хим-вест, поставщик товаров производителя ComTech.

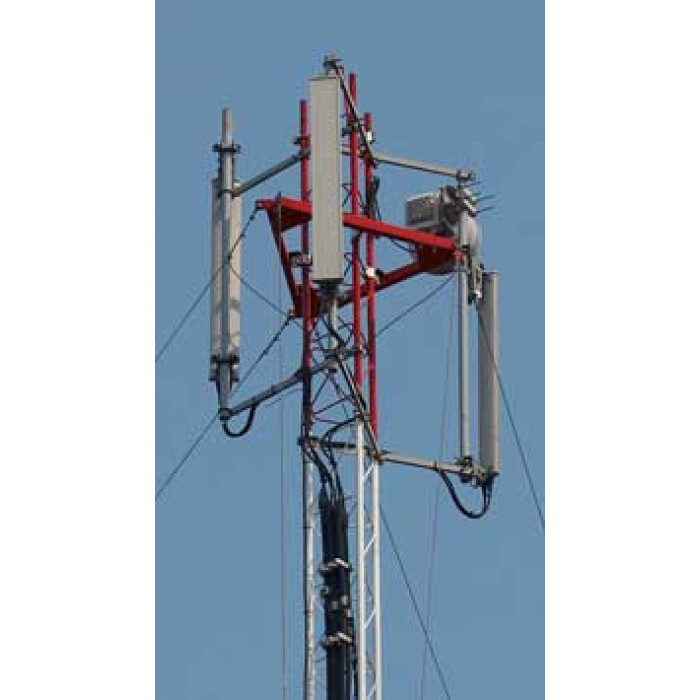

Стальная сварная секционная мачта с оттяжками ComTech CT-S3T STD. Предназначена для установки на открытом воздухе на стационарных объектах в интервале температур –50 °С – +50 °С и поднятия антенн с полезной массой до 400 кг на высоту до 50 м.

Мачты серии STD собираются из стандартных цельносварных оцинкованных секций треугольного сечения CT-S3T и фиксируются системой такелажа на основе стального троса.

Секция STD-мачты имеет длину 2 метра, что дает возможность набирать нужную высоту мачты от 2 до 50 метров. Поперечная обрешетка выполнена из запатентованных змеевидных Z-образных конструкций (патент РФ Федеральной службы по интеллектуальной собственности, патентам и товарным знакам RU 107810(13).

Комплектация предусматривает установку не менее одного яруса стальных оттяжек на каждые 6 – 9 метров высоты мачты. Кроме того, стальные секционные мачты могут быть доукомплектованы дополнительно, по желанию заказчика, устройством стабилизации и дополнительными ярусами оттяжек.

Если у вас будут вопросы по данному товару, вы смело можете написать вопрос в пункте: задать вопрос или в онлайн чате нашего сайта.

Комплектация

• Мачта
• Верхняя секция (красная)
• Средняя секция (белая)
• Средняя секция (красная)
• Основание мачты
• Крепление оттяжки
• Пояс крепления оттяжек
• Талреп вилочный
• Коуш под трос (6 мм)
• Зажим для троса (8 мм)
• Трос стальной (6 мм)
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка

Характеристики

Общие характеристики

Высота	2 – 50 м
Количество секций	1 – 25 шт.
Габариты секции	сечение — треугольник со стороной 400 мм, рабочая длина секции — 2000 мм, длина секции с учетом стыковочного узла — 2100 мм
Профили	сталь 20, труба, диаметры 38 мм, 14 мм
Покрытие секций	горячая оцинковка + полимерное покрытие, красный и белый цвет
Такелаж	стальной оцинкованный трос, 6 мм

Параметры мачтовых конструкций

Наименование	Ед. изм.	Высота мачты CT‑S3Т STD, м
		2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50
Общее количество секций	шт.	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25
Количество ярусов оттяжек	шт.	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6	7
Радиус оттяжек при угле верх. яруса 30°	м	2	3	4	5	7	8	9	10	11	12	14	15	16	18	19	20	22	23	24	25	25	26	28	29	30
Радиус оттяжек при угле верх. яруса 45°	м	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50
Полезная нагрузка	кг	не более 400
Парусность АФУ	кв. м	не более 2

Стандартная комплектация

Наименование	Ед. изм.	Высота мачты СТ-S3Т STD, м
		2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50
Верхняя секция СТ‑S3Т‑2, красная	шт.	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
Средняя секция СТ‑S3Т‑2, белая	шт.	-	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11	11	12
Средняя секция СТ‑S3Т‑2, красная	шт.	-	-	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11	12
Основание мачты СТ‑А3Т/S3T Mount	шт.	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
Крепление оттяжки CT Guy Bracket	шт.	3	3	3	6	6	6	9	9	9	9	12	12	12	15	15	15	18	18	18	21	21	21	24	24	24
Пояс крепления оттяжек A3T/S3T	шт.	1	1	1	2	2	2	3	3	3	3	4	4	4	5	5	5	6	6	6	7	7	7	8	8	8
Талреп вилочный, 5/8х9"	шт.	3	3	3	6	6	6	9	9	9	9	12	12	12	15	15	15	18	18	18	21	21	21	24	24	24
Коуш под трос, 6 мм	шт.	6	6	6	12	12	12	18	18	18	18	24	24	24	30	30	30	36	36	36	42	42	42	46	46	46
Зажим для троса, 8 мм	шт.	24	24	24	48	48	48	72	72	72	72	96	96	96	120	120	120	144	144	144	168	168	168	192	192	192
Трос стальной, 6 мм	м	9	15	24	54	66	78	129	147	165	180	270	288	325	411	441	477	603	636	678	837	887	934	997	1156	1254
