Контроллер МЕАНДР УКМ-1
Популярный

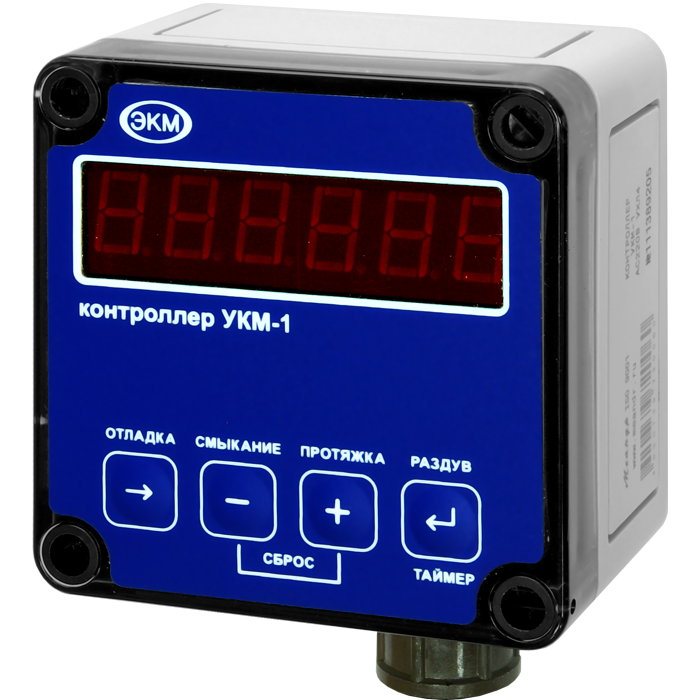

Контроллер предназначен для монтажа на ровную поверхность. Для крепления необходимо отвернуть четыре пластиковых винта расположенных по углам корпуса, поднять крышку, закрепить контроллер на поверхности оборудования винтами и установить крышку на место. На лицевой панели контроллера расположен шестиразрядный индикатор и четыре многофункциональные кнопки управления. В нижней части корпуса расположен разъем для подключения прибора к оборудованию. Имеется возможность пломбирования корпуса. Материал корпуса - ударопрочный полистирол.
Особенности и преимущества
- Программируемый логический контроллер на 3 канала управления
- Шестиразрядный индикатор режимов
- Шесть программируемых параметров
- Индикация сменной и суммарной наработки оборудования
- Пыле и влагозащищённое исполнение корпуса
- Энергонезависимая память параметров настроек и суммарной наработки
Условия эксплуатации. Высота над уровнем моря до 2000 м. Окружающая среде взрывобезопасная, не содержащая пыли в количестве нарушающем работу контроллера, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления контроллера с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания и длительностью не более 10 мкс. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Контроллер устойчив к воздействию помех степени жёсткости 3 в соответствии с требованиями ГОСТ Р 51317.4.1-2000, ГОСТ Р 1317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.
Запуск рабочего цикла производится автоматически при подаче питания на контроллер и нажатия кнопки «ПУСК» на формовочном оборудовании. Состояние клапанов отображается в первом разряде индикатора включением соответствующих горизонтальных сегментов этого разряда. После отработки рабочего цикла по истечении времени «циклическое реле» формируется команда повторного запуска рабочего цикла. Прервать автоматический цикл работы оборудования можно только нажатием кнопки «СТОП» на оборудовании (обесточить питание контроллера). Каждый рабочий цикл формовки суммируется и отображается в 3, 4, 5, 6 разрядах индикатора (сменная наработка). Просмотр суммарной наработки осуществляется нажатием кнопки «ОТЛАДКА/» в 1, 2, 3, 4, 5, 6 разрядах при отсутствии команды на запуск оборудования. Метка времени для параметра 6 «Циклическое реле» включается нажатием кнопки «Таймер», при этом состояние пауза/импульс отображается символом «□» в верхнем/в нижнем поле второго разряда индикатора. Отключить метку времени можно повторным нажатием кнопки «Таймер». Каждое нажатие на кнопки управления сопровождается звуковой сигнализаций. Сброс текущего значения наработки (сменная наработка) производится следующим образом: нажать кнопку «-» и, удерживая её, нажать кнопку «+».
Комплектация
- Контроллер
- Паспорт
- Руководство пользователя
- Гарантийный талон
- Упаковка
Характеристики
| Параметр | Единицы измерения | Значение |
| Напряжение питания | В | АС 230 ±10 %, 50 Гц |
| Ток нагрузки | А | 0,5 |
| Потребляемая мощность, не более | ВА | 5 |
| Количество управляемых каналов | 3 | |
| Количество разрядов дисплея | 6 | |
| Количество программируемых параметров | 6 | |
| Индикация максимального количества циклов (сменная наработка) | цикл | 9999 |
| Индикация максимального количества циклов (суммарная наработка) | цикл | 999999 |
| Временной диапазон задания уставок | ||
| Смыкание | с | 0...9,9 |
| Протяжка | с | 0...9,99 |
| Раздув | с | 0...9,9 |
| Выпуск | с | 0...9,9 |
| Размыкание | с | 0...9,9 |
| Циклического реле | с | 0...99 |
| Ток нагрузки в канале управления | А | 0,5 |
| Степень защиты реле | IP54 | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 | |
| Диапазон рабочих температур | °C | -25...+55 |
| Температура хранения | °C | -40...+70 |
| Масса, не более | кг | 0,35 |
| Режим работы | непрерывный | |
