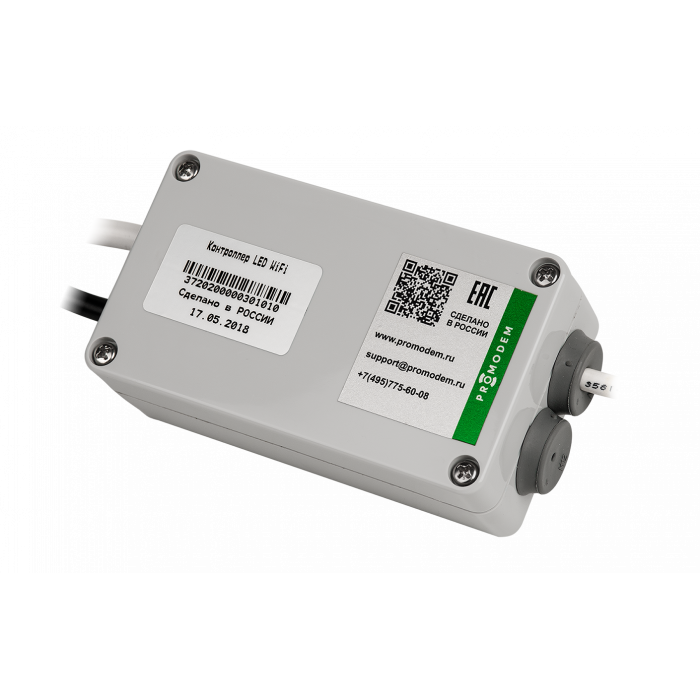

Контроллер LED PROMODEM WiFi
Популярный
Подключение к светильнику
- Контроллер LED PROMODEM WiFi предназначен для плавного управление яркостью светодиодного светильника
- Через выходы контроллера 0-10 В или 0-20 КОм, а также релейный выход 10 А/220В
- В соответствии с командой Modbus TCP, принятой по сети WiFi IEEE 802.11
- Команды в протоколе Modbus TCP формирует ваша программа на компьютере или ваш Modbus TCP ПЛК
- Формат команд Modbus TCP приведен в руководстве по эксплуатации
- Контроллер LED PROMODEM WiFi крепится непосредственно на корпус светильника и обеспечивает
- Поддержку светильников с прямым (10В = 100 %, 0В = выкл.) или инверсным входом управления (10В = выкл., 0В = 100 %)
- Плавное изменение яркости с задаваемой скоростью
- Защитный уровень яркости при длительном отсутствии команд
- Автоматическое реле 10 А, 220В – для гарантированного выключения светильника без мерцаний
Подключение к датчику
- Помимо светильника, к контроллеру LED PROMODEM WiFi можно подключить два дискретных датчика
- Движения, освещенности или сигнализации
- Состояния датчиков: сработал или в нет – доступны для опроса по протоколу Modbus TCP
- Запросы в протоколе Modbus TCP формирует ваша программа на компьютере или ваш Modbus TCP ПЛК
- Используйте полученные значения для формирования команд на изменение яркости определенных светильников
Настройка
- Удобная настройка в браузере через WEB-интерфейс
- Оперативная настройка без вывода контроллера из эксплуатации по протоколу Modbus TCP
Комплектация
- Контроллер
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Общие характеристики | |
| Сетевые параметры | |
| Стандарт | IEEE 802.11 b/g/n |
| Тип шифрования | WEP/WPA PSK/WPA2 PSK/WPA WPA2 PSK/Open |
| Роль | Modbus TCP Server |
| Настройка WiFi контроллера | |
| Через WEB-интерфейс | Да |
| По Modbus TCP | Да |
| Уровень сигнала WiFi | Чтение по Modbus TCP |
| Питание | |
| Встроенный блок питания | 100…264 В AC и 70…370 В DC с гальваноразвязкой |
| Конструктивные особенности | |
| Класс защиты | IP65 |
| Крепление к светильнику | Под винт |
| Подключение | К светильнику, датчикам и питанию – через резиновый гермоввод |
| Светодиодная индикация | Индикатор режима работы MODE выведен наружу корпуса |
| Эксплуатационные параметры | |
| Температура | Диапазон рабочих температур от -40 до +70 °С |
| Гарантия | 5 лет |
| Частные характеристики | |
| Выход управления яркостью | |
| Аналоговый | 0...10 В |
| Резистивный | 0...20 КОм |
| Погрешность формирования | Управляющего напряжения = до 0,15В (чем ближе к 0В, тем ниже) |
| 10В для потенциометра | Формируются внутри контроллера |
| Релейный выход | 10 А, 220В – для включения и выключения светильника |
| Реакция на Modbus команду изменения яркости | |
| Прием команды | По протоколу Modbus TCP через сеть WiFi |
| Формирование 0-10 В или 0-20 КОм | Прямое или инверсное – на управляющий вход светильника |
| Отключение реле | Автоматическое – при достижении заданного минимального порога яркости |
| Яркость при включении | Настраиваемый уровень яркости до первой команды |
| Защитный уровень яркости | Настраиваемый уровень яркости при длительном отсутствии команд |
| Плавное изменение яркости | Настраиваемая скорость плавного изменения выходного управляющего напряжения |
| Подключение дискретных датчиков | |
| Подключение датчиков | 2 входа типа «сухой контакт» |
| Опрос датчиков | Опрос состояния дискретных входов Контроллера по протоколу Modbus TCP через сеть WiFi |
