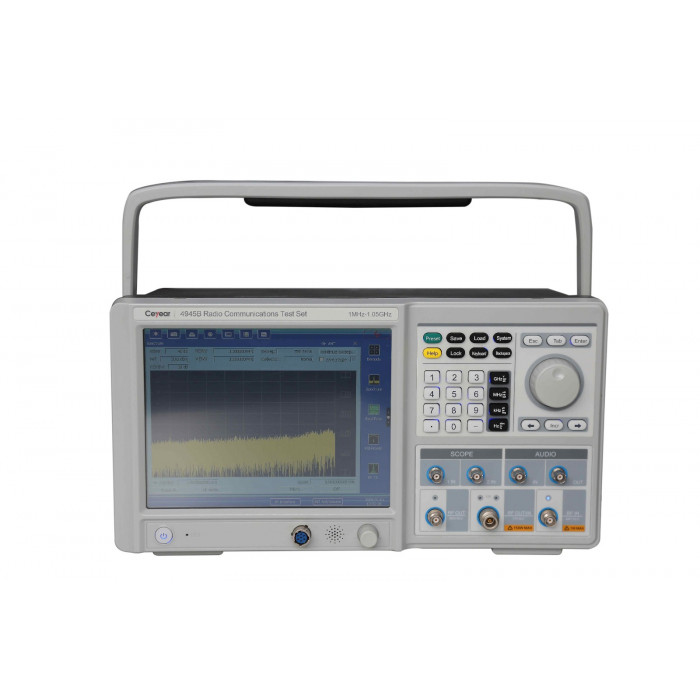

Комплексный тестер радиосвязи Ceyear 4945В/С
Популярный
Испытательный комплект способен проводить основные тесты производительности при передаче и приеме оборудования радиосвязи, измерении и анализе характеристик параметров РЧ, модуляции, звука, цифр и т. д. Широкое применение испытательного комплекта охватывает НИОКР, производство, проверку, техническое обслуживание. и ремонт и испытания оборудования радиосвязи, включая коротковолновые/ультракоротковолновые радиостанции, системы передачи данных, спутники связи и наблюдения, радиорелейное оборудование. Военные мобильные операторы с терминалами радиосвязи, такими как средства связи, транспортные средства наблюдения, суда и корабли, а также внешние полевые испытания, могут удобно использовать этот тестовый набор.
Особенности и преимущества
Аналоговый стандартный тест связи: анализ сигналов AM, FM, SSB и анализ демодуляции. Оснащен графическим дисплеем демодуляции звука, SINAD, SNR, степенью искажения, частотой модуляции и другими функциями измерения, а также встроенным динамиком, который выводит голос демодуляции в режиме реального времени. Генератор сигналов модуляции и источник модуляции поддерживают внешний звук и микрофон
Тест цифровой цифровой связи (опция): генерация и анализ цифрового векторного сигнала с полосой пропускания 10 МГц, измерение частоты ошибок по битам, с выходным интерфейсом цифровой демодуляции в реальном времени
Тест со скачкообразной перестройкой частоты (опция): генерация и анализ сигнала со скачкообразной перестройкой частоты в полосе 60 МГц. Анализ скачкообразной перестройки частоты поддерживает типы измерений, такие как диаграмма водопада и частота-время. Одиночный захват длится 1,3 с при ширине полосы 60 МГц, а временное разрешение составляет 10 нс
Тестирование аудиосигнала: генерация и анализ аудиосигнала, макс. уровень входного аудиосигнала достигает 30 Vrms (высокий импеданс), макс. уровень звука на выходе достигает 7 Vrms (высокий импеданс); способен измерять частоту, уровень, SINAD, SNR и степень искажения; генерация аудио поддерживает двухтональный вывод; доступна индивидуальная настройка для двухтональной частоты и амплитуды, фаза регулируется относительно
Двухканальный осциллограф (опция): DC~4 МГц
Программное обеспечение для автоматического тестирования: онлайн-редактирование параметров тестируемого устройства (DUT), автоматическое тестирование, выдача протоколов испытаний и другие функции. Интерфейс управления PTT регулирует передачу и прием DUT
Встроенный аттенюатор с высокой мощностью: макс. входная мощность достигает 150 Вт
Переносная конструкция: внешний размер (без ручек): 426 (Ш)×222 (В)×180 (Д) мм, удобный для переноски и нанесения
Режимы диверсифицированного питания: стандартная конфигурация поддерживает 220В или 24В постоянного тока, имеется встроенная литий-ионная батарея
Поддержка сетевого интерфейса программирования управления
10,4-дюймовый большой экран, резисторный сенсорный экран, интерфейс на английском/упрощенном китайском, цвета интерфейса - на ваш выбор
Поддержка одновременных операций над многофункциональными окнами, до 4 окон могут работать одновременно
Комплектация
- Тестер радиосвязи
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
РФ одно поколение | Диапазон частот | 1 МГц~1,05 ГГц (AV4945B, до 100 кГц) 1 МГц~3 ГГц (AV4945C, до 100 кГц) |
Разрешение по частоте | 1 Гц | |
Диапазон выходного уровня | GEN: -120~+ 5 дБм (макс. модуляция 0 дБм) Интерфейс T/R: -130~-35 дБм | |
Разрешение уровня | 0,1 дБ | |
Точность уровня | ±1,5 дБ (≥-110 дБм), ±2 дБ (<-110 дБм) | |
Фазовый шум SSB | -93 дБн/Гц при 20 кГц (≤1,05 ГГц), -90 дБн/Гц при 20 кГц | |
Гармоника | Лучше, чем -25 дБн (M 1 МГц, ≤0 дБм) | |
Негармонические | Лучше, чем -35 дБн (выход 1 МГц +5 дБм) | |
Внутренний источник аналоговой модуляции | Синус, прямоугольная волна, треугольник, пила-зуб, двойной тон (аналоговый пилот) | |
Внутренний FM | Максимум смещение частоты: 150 кГц Точность: ±5 % (смещение частоты 5 кГц~150 кГц) Частота модуляции: 20 Гц~20 кГц | |
Внутренний AM | Диапазон модуляции: 0~100 % Точность: ±5 % (относительная величина, глубина 10~90 %) Частота модуляции: 20 Гц~20 кГц | |
Внутренний SSB | Варианты модуляции: USB, LSB Частота модуляции: 300 Гц~5 кГц | |
Внешний FM/AM/SSB | Частота модуляции: 20 Гц~15 кГц (FM, AM), 300 Гц~3 кГц (SSB) | |
Генерация векторного сигнала (опция) | Тип модуляции: 2ASK, 2FSK, GMSK, BPSK, QPSK, 8PSK, 16QAM Максимум ширина полосы модуляции: 10 МГц Максимум скорость передачи символов: 5 МГц Источник цифр: PRBS, чередование целых 0, целых 1, 0 и 1, внешний цифровой фильтр: RC, RRC, GAUSS EVM: среднеквадратичное значение ≤2 % (частота символов ≤1 МГц), среднеквадратичное значение ≤3 % (частота символов >1 МГц) | |
Генерация сигнала со скачкообразной перестройкой частоты (опция) | Максимум пропускная полоса частот с перескоком частоты: 60 МГц Максимум неповторяющаяся прыжковая графика длина: 4000 Время ловкости частоты: <10 мкс Максимум скорость прыжков: 100000 раз/сек. Тип прыжка: внутреннее повторение шагов, внешнее управление частотой | |
Широкополосное измерение мощности | Диапазон частот | 400 кГц, 1,05 ГГц (AV4945B), 400 кГц, 3 ГГц (AV4945C) |
Диапазон измерений | 0,1 мВт~100 мВт (интерфейс ANT), 100 мВт~150 Вт (интерфейс T/R, W 40 Вт, непрерывный вход в течение одного времени не должен превышать 1 мин., интервал между двумя последовательными входами не должен быть короче 2 мин.) | |
Точность измерения | 15 % (≤120 Вт, CW или частотная модуляция) | |
Узкополосное измерение мощности | Диапазон частот | 300 кГц~1,05 ГГц (AV4945B, низкая частота зависит от небольшой полосы пропускания ПЧ) 300 кГц~3 ГГц (AV4945C, низкая частота зависит от небольшой полосы пропускания ПЧ) |
Диапазон измерений | +51~-40 дБм (интерфейс T/R, низкая частота зависит от небольшой полосы пропускания ПЧ) +10~-80 дБм (интерфейс ANT, низкая частота зависит от небольшой полосы пропускания ПЧ) | |
Точность измерения | ±2 дБ | |
Получение пропускной способности | 6,25, 8,33, 10, 12,5, 25, 30, 100, 300 кГц | |
Измеритель погрешности частоты | Диапазон частот | 300 кГц~1,05 ГГц (AV4945B, низкая частота зависит от небольшой полосы пропускания ПЧ) 300 кГц~3 ГГц (AV4945C, низкая частота зависит от небольшой полосы пропускания ПЧ) |
Точность | Стандарт частоты ±1 Гц | |
Генерация аудио сигнала | Форма волны | Синус, квадратная волна, треугольник, пила-зуб |
Тип сигнала | Одноцветный, двухтоновый | |
Частота | 20 Гц, 20 кГц (синусоида), 20 Гц, 4 кГц (прямоугольная волна, треугольник, пилообразный) | |
Разрешение по частоте | 0,1 Гц | |
Диапазон уровня | 1 мВ~7В (нагрузка 10 кОм) | |
Точность уровня | ±5 % (нагрузка 10 кОм≥10 мВрм) | |
Анализ аудиосигнала | Входное сопротивление | 150 Ом, 600 Ом, высокий импеданс |
Максимум уровень входа | 30 Vrms (высокий импеданс) | |
Аудиофильтр | Низкочастотный: 300 Гц, 5 кГц, 15 кГц, 20 кГц Полоса пропускания: 0,3-3,4 кГц, 0,3-5 кГц, 0,3-15 кГц, 0,3-20 кГц | |
Частотомер | Диапазон частот: 20 Гц~20 кГц Уровень входного сигнала: 20 мВ~30В Разрешение: 0,1 Гц Точность: 1 Гц | |
Измеритель уровня | Диапазон частот: 20 Гц~20 кГц Уровень входного сигнала: 1 мВ~30В Единица измерения: V, дБВ, дБм Точность: ±5 % (высокий импеданс, ≥10 мВ) | |
SINAD метр | Диапазон измерения: 3~60 дБ Точность: ±1 дБ (SINAD, 3 дБ, ≤40 дБ, 5 кГц, нижние частоты) Диапазон частот: 300 Гц~5 кГц Уровень входного сигнала: 0,1~30 Vrms | |
Метр искажения | Диапазон измерения: 0~90 % Точность: ±0,5 % (степень искажения - 10 %), ±1 % Диапазон частот: 300 Гц~5 кГц Уровень входного сигнала: 0,1~30 Vrms | |
SNR метр | Диапазон измерения: 3~60 дБ Точность: ±1 дБ (SNR >20 дБ, ≤40 дБ) Диапазон частот: 300 Гц~5 кГц Уровень входного сигнала: 0,1~30 Vrms | |
Анализатор спектра развертки | Диапазон частот | 100 кГц, 1,05 ГГц (AV4945B), 100 кГц, 3 ГГц (AV4945C) |
Ширина развертки | 0 Гц, целые полосы частот | |
Уровень точности | ±1,5 дБ | |
Минимум отображаемый средний уровень шума | Лучше, чем -125 дБм (интерфейс ANT), -75 дБм (интерфейс T/R) | |
Разрешение полосы пропускания | 30 Гц, 3 МГц (1-3 шага) | |
Демодуляция и анализ аналоговых сигналов модуляции | Диапазон частот | 300 кГц~1,05 ГГц (AV4945B, низкая частота зависит от небольшой полосы пропускания ПЧ) 300 кГц~3 ГГц (AV4945C, низкая частота зависит от небольшой полосы пропускания ПЧ) |
Формат сигнала | FM, AM, SSB | |
Пропускная способность демодуляции | 6,25, 8,33, 10, 12,5, 25, 30, 100, 300 кГц | |
Демодуляция аудиофильтр | Низкочастотный: 300 Гц, 5 кГц, 15 кГц, 20 кГц Полоса пропускания: 0,3-3,4 кГц, 0,3-5 кГц, 0,3-15 кГц, 0,3-20 кГц | |
Диапазон частот демодуляционного счетчика | 20 Гц~20 кГц | |
Разрешение счетчика демодуляции | 0,1 Гц | |
FM | Диапазон смещения частоты: 0~150 кГц Точность: ±5 % (диапазон смещения частоты 5~150 кГц, частота модуляции 1 кГц) Частота модуляции: 20 Гц~20 кГц | |
AM | Диапазон глубины AM: 0~100 % Точность: ±5 % (относительная величина range диапазон модуляции 30~90 % rate частота модуляции 1 кГц) Частота модуляции: 20 Гц~20 кГц | |
Чувствительность | ≤-100 дБм (интерфейс SINAD, ANT 10 дБ) | |
Демодуляция и анализ векторных сигналов (опция) | Диапазон частот | 300 кГц~1,05 ГГц (AV4945B, низкая частота зависит от малой ширины полосы ПЧ) 300 кГц~3 ГГц (AV4945C, низкая частота зависит от небольшой полосы пропускания ПЧ) |
Формат сигнала | GMSK, BPSK, QPSK, 8PSK, 16QAM | |
Пропускная способность демодуляции | 10 кГц~10 МГц | |
Максимум скорость символа | 5 МГц | |
Фильтр | RC, RRC, GAUSS | |
Анализ сигналов со скачкообразной перестройкой частоты (опция) | Пропускная полоса пропускания | 60 МГц, 30 МГц, 15 МГц, 7,5 МГц, 3,75 МГц, 1,875 МГц |
Захватить глубину хранения | 8 Гб | |
Область анализа | Частота времени (область модуляции), амплитуда времени, спектр времени (диаграмма водопада), спектр в случайное время | |
Минимум разрешение по времени | 10 ns | |
Двухканальный осциллограф | Диапазон частот | DC~4 МГц |
Вертикальная шкала | 10 мВ~10В/отметка (1, 2, 5 шагов) | |
Горизонтальная шкала | 1 us~1 с/оценка (1, 2, 5 шагов) | |
Тип соединения | DC, AC | |
Входное сопротивление | 1 МОм | |
Генерация цифровой последовательности и измерение частоты ошибок по битам (опция) | Цифровой формат | PN3, PN5, PN9, PN11 |
Скорость передачи | 300 бит/с M 1 Мбит/с (BPSK, GMSK, 2FSK, 2ASK) | |
Диапазон измерения частоты ошибок по битам | 0,1~0,000001 | |
Внутренняя база времени | Частота: 10 МГц; скорость старения: 1×10-7/год; стабильность температуры: ±0,05 ppm (0~+50 °C) | |
Рабочая температура | 0~+50 °C | |
Температура хранения | -40~+70 °C | |
Размер | Внешний размер (без ручек и вспомогательных принадлежностей): Ш×В×Г = 426×222×180 мм | |
Вес | Не более 12 кг | |
Мощность | Внутренний переменный ток: 220В ±10 %, частота 50 Гц ±5 %; Внешний DC: 24 ±2 В (16В приемлемо) Встроенная аккумуляторная батарея: ≥11000 mAh (опция) | |
Потребление | <100 Вт | |
Тип охлаждения | Внутреннее воздушное охлаждение | |
Интерфейс | RF: интерфейс GEN (TNC), интерфейс T/R (тип N), интерфейс ANT (TNC) BNC: аудио вход, аудио выход, вход осциллографа и т. д. Другие: сетевой порт (поддержка удаленного управления), 26-ядерный интерфейс тестовой шины, интерфейс USB-хоста и т. д. | |
