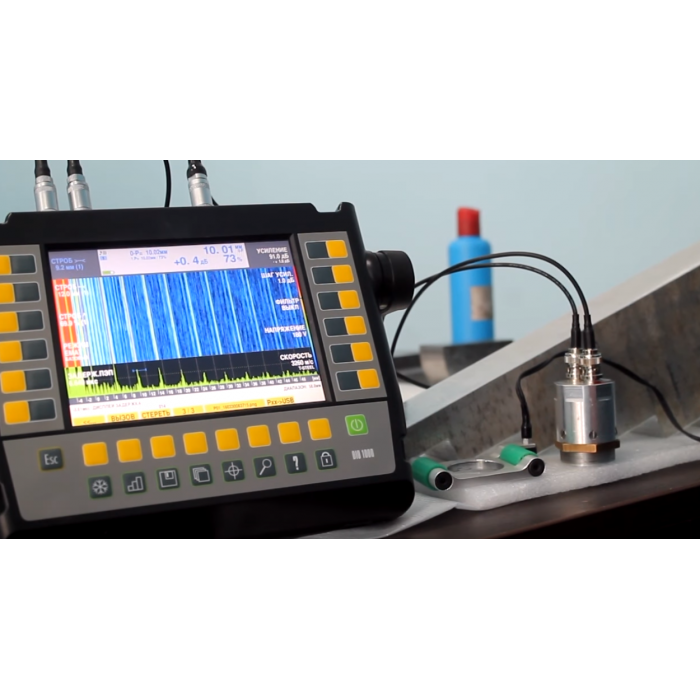

Комплекс Метод акустического контроля ZETLAB

Детектируемые параметры

• Амплитуда сигнала
• Длительность спада
• Длительность фронта
• Число превышений порога
• Энергия сигнала АЭ
• Точное время события
• Время распространения волны
• Измеряемая прочность

Основой диффракционно-временного метода (TOFD) является взаимодействие краев неоднородностей в материале с ультразвуковыми волнами. Это взаимодействие вызывает излучение дифракционных волн в довольно широком диапазоне частот.

Параметры неоднородностей в материале определяются только временем прохождения дифракционных волн, амплитуда волны не принимается во внимание при определении размеров дефекта. Время распространения волны является главной информационной характеристикой метода.

В состав аппаратного обеспечения для проведения измерений прочности входят

• Датчики акустической эмиссии ВС 601
• Высокочастотный генератор ZET 7191
• Цифровой датчик акустической эмиссии ZET 7140-E
• Преобразователь интерфейса ZET 7174

Высокочастотный генератор ZET 7191 в комплекте с датчиком акустической эмиссии ВС 601 является излучателем продольных волн: через указанный интервал следования генерируются однопериодные волны определённой амплитуды.

Цифровой датчик акустической эмиссии ZET 7140-E в комплекте с датчиком акустической эмиссии ВС 601 является приёмником дифрационных волн: датчик акустической эмиссии ВС 601 преобразует акустический сигнал АЭ-процесса в электрический сигнал, в свою очередь цифровой модуль ZET 7140-E осуществляет усиление, фильтрацию, аналого-цифровое преобразование электрического сигнала, поступившего от ВС 601, и передачу оцифрованной информации по интерфейсу CAN.

Преобразователь интерфейсов ZET 7174 (CAN↔USB) осуществляет передачу данных на ПК. Детектирование АЭ событий и расчёт параметров осуществляется по заданному алгоритму. Визуализация полученных данных происходит с помощью проекта «Времяпролётный метод акустической эмиссии».

Графическое представление следующих параметров

• Время распространения волны
• Расчетная прочность материала

Особенности и преимущества

• Высокая точность за счет метода Time of Flight Diffraction (TOFD)
• Мгновенная обработка и отображение информации
• Расчёт параметров осуществляется по заданному алгоритму
• Стабильность характеристик в процессе эксплуатации


Комплектация

• Датчик акустической эмиссии ВС 601
• Цифровой датчик акустической эмиссии ZET 7140-E
• Высокочастотный генератор ZET 7191
• Преобразователь интерфейса ZET 7174
• SCADA проект «времяпролетный метод акустического контроля»
• Руководство пользователя
• Гарантийный талон
• Упаковка
