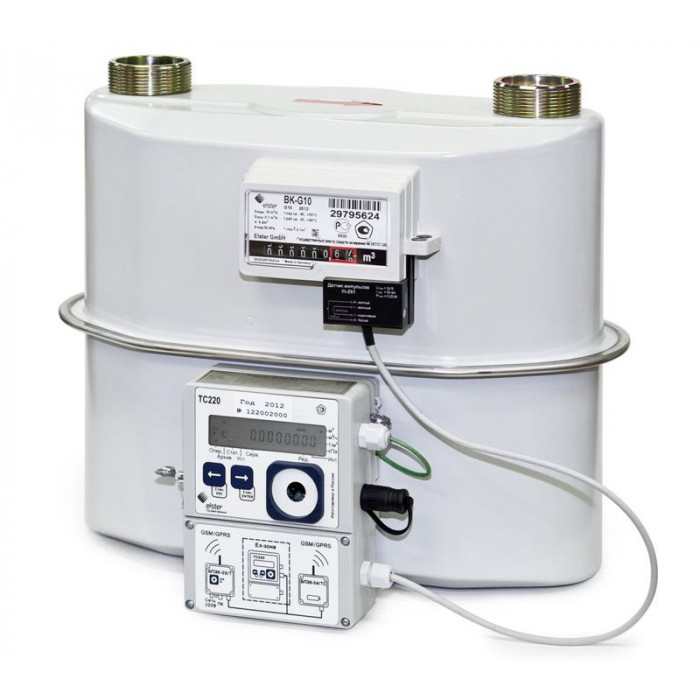

Комплекс для измерения газа РАСКО СГ-ТК-Д-10 200 мм Л-ПР ПР-Л (1)
Популярный
Предназначен для коммерческого и технологического учета рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных, сухих и очищенных, одно- и многокомпонентных газов на газораспределительных пунктах и станциях (ГРП, ГРС), теплоэнергетических установках, объектах нефтеперерабатывающей, нефтехимической промышленности и других технологических объектах в различных отраслях промышленности и коммунально-бытового хозяйства.
Основные функции
- Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора
- Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива
- Формирование архива объемом более 2200 (комплекс газа СГ-ТК с ТС220) записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора
- Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках
- Сигнализация о внештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.)
- Интерфейс дистанционного доступа — RS232 (СГ-ТК на базе ТС215) RS232/RS485 (комплекс газа СГ-ТК на базе ТС220)
- Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК (комплекс СГ-ТК на базе ТС215)
- Возможность подключения коммуникационных модулей БП-ЭК-03/Т
- Передача SMS сообщений (комплекс СГ-ТК с ТС220)
Если у вас будут вопросы по данному товару, вы смело можете написать вопрос в пункте: задать вопрос или в онлайн чате нашего сайта.
Комплектация
- Комплекс
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Диапазон рабочих расходов | |
| - для модификаций СГ-ТК-Т на базе счетчика СГ | От 10 м3/ч до 2500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:20) |
| - для модификаций СГ-ТК-Т на базе счетчика TRZ | От 5 м3/ч до 6500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:30) |
| - для модификаций СГ-ТК-Р | От 0,6 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160) |
| - для модификаций СГ-ТК-Д | От 0,016 м3/ч до 160 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160) |
| Погрешность измерения в зависимости от исполнения комплекса | |
| Исполнение СГ-ТК-Т на базе счетчика СГ | |
— диапазон расходов | От 0,2 Qmax до Qmax; ±1,2 % |
От Qmin до 0,2 Qmax; ±2,2 % | |
| Исполнение СГ-ТК-Т2-250...6500 (на базе счетчика TRZ G160...G4000) | |
— диапазон расходов | От 0,1 Qmax до Qмах; ±1,2 % |
От Qmin до 0,1 Qmax; ±2,2 % | |
| Исполнение СГ-ТК-Т2-100 (на базе счетчика TRZ G65) | |
— диапазон расходов | От 0,2 Qmax до Qmax; ±1,2 % |
От Qmin до 0,2 Qmax; ±2,2 % | |
| Исполнение СГ-ТК-Р (на базе счетчика RVG основного исполнения) | |
— диапазон расходов | От 0,1 Qmax до Qмах; ±1,2 % |
От Qmin до 0,1 Qmax; ±2,2 % | |
| Исполнение СГ-ТК-Р (на базе счетчика RVG дополнительного исполнения «У») | |
— диапазон расходов | От 0,05 Qmax до Qmax; ±1,2 % |
От Qmin до 0,015 Qmax ±2,2 % | |
| Исполнение СГ-ТК-Д (на базе счетчика ВК) | |
— диапазон расходов | От 0,1 Qnom до Qmax; ±1,7 % |
От Qmin до 0,1 Qnom; ±3,2 % | |
| Диаметр условного прохода Ду, мм | |
| - СГ-ТК-Т на базе счетчика СГ | Ду 50...Ду 200 |
| - СГ-ТК-Т на базе счетчика TRZ | Ду 50...Ду 300 |
| - СГ-ТК-Р | Ду 50...Ду 150 |
| Подстановочное значение рабочего давления (избыточное) в зависимости от исполнения комплекса | |
| - для исполнения СГ-ТК-Д (со счётчиком газа типа ВК) | До 0,05 МПа |
| - для исполнений СГ-ТК-Т( -Р) со счётчиками газа типа СГ (TRZ, RVG) | До 0,1 МПа |
| Диапазон температур окружающей среды комплекса СГ-ТК | От −30 °C до +60 °C |
| Межповерочный интервал | 5 лет |
| Взрывозащищённость | 1 Ex ib IIB T4 |
| Комплексы СГ-ТК имеют оптический интерфейс локального доступа. | |
| Комплекс СГ-ТК дополнительно имеет интерфейс дистанционного доступа RS232 (ТС215) и RS232/RS485 (ТС220) , а так же возможность подключения внешнего источника питания постоянного тока +5В...9В, что позволяет использовать его в автоматизированной системе коммерческого учета газа (АСКУГ). | |
