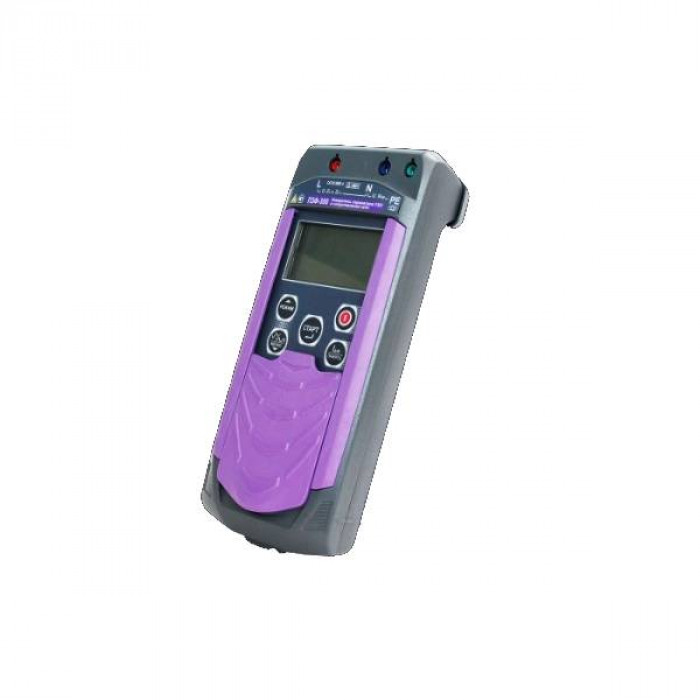

Измеритель УЗО ПЗФ-300
Популярный
_(1)-700x700.jpg "Измеритель УЗО ПЗФ-300")
Измерение полного сопротивления петли «фаза-нуль» и «фаза-фаза» с вычислением активного и реактивного сопротивлений.
Вычисление прогнозируемого тока короткого замыкания петли «фаза-нуль» и «фаза-фаза», приведенного к напряжениям сети 220/380 В, 230/400 В или 240/415 В.
Измерение параметров устройств защитного отключения (УЗО) общего и селективного типов, находящихся под напряжением, при следующих параметрах дифференциального тока
- Для типов АС, А и В на синусоидальном токе с возможностью установки начальной фазы тока 0° и 180°
- Для типов А и В на пульсирующем постоянном (однополупериодном) токе, на пульсирующем постоянном токе с углом задержки фазы тока 90° и 135° с возможностью установки полярности тока
- Измерение напряжения переменного тока
- Измерение напряжения прикосновения при протекании номинального дифференциального тока УЗО (требование ГОСТ IEC 61557-6-2013)
- Измерение сопротивления постоянному току (металлосвязь)
Комплектация
- Измеритель параметров устройств защитного отключения ПЗФ-300
- Блок питания 12В 0.5 А
- Адаптер розеточный
- Зажим изолированный типа "крокодил" d30, синий
- Зажим изолированный типа "крокодил" d30, красный
- Сумка для ПФЗ-300
- Кабель измерительный 1.5 м, красный
- Кабель измерительный 1.5 м, синий
- Отсек батарейный 5 х АА
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Измерение полного сопротивления петли «фаза-нуль», «фаза-фаза» | ||||||
| Диапазоны измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом | От 0.01 до 9.99 | |||||
| От 10.0 до 99.9 | ||||||
| От 100 до 300 | ||||||
| Пределы допускаемой основной абсолютной погрешности измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом | ±(0.05∙Z + 5 е.м.р.) | |||||
| Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-нуль», кА | От 0.001 до 24 | |||||
| Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», кА | От 0.001 до 41 | |||||
| Рабочий диапазон напряжения переменного тока, В | От 180 до 450 | |||||
| Частота напряжения переменного тока, Гц | От 45 до 65 | |||||
| Измерение напряжения переменного тока | ||||||
| Диапазон измерений напряжения переменного тока (действующее значение) по входу L-N, В | От 10 до 450 | |||||
| Диапазон измерений напряжения переменного тока (действующее значение) по входу L-PE и N-PE, В | От 10 до 300 | |||||
| Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В | ±(0.025∙U + 3 е.м.р.) | |||||
| Частота напряжения переменного тока, Гц | От 45 до 65 | |||||
| Измерение отключающего дифференциального тока УЗО (Iа) | ||||||
| Номинальный отключающий дифференциальный ток УЗО (I∆N), мА | Диапазон формирования отключающего дифференциального тока УЗО (Ia) при параметрах тока, мА | |||||
| Синусоидальный ток | Пульсирующий постоянный ток с углом задержки фазы тока | |||||
| 0° | 90° | 135° | ||||
| 10 | От 2 до 11 | От 2 до 20 | От 1 до 20 | |||
| 30 | От 6 до 33 | От 6 до 42 | От 3 до 42 | |||
| 100 | От 20 до 110 | От 20 до 140 | От 10 до 140 | |||
| 300 | От 60 до 330 | От 60 до 420 | От 30 до 420 | |||
| 500 | От 100 до 550 | От 100 до 700 | - | |||
Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (Iа), мА Для синусоидального тока | ±(0.025∙I + 0.2) | |||||
| Дискретность формирования отключающего дифференциального тока УЗО (Iа), мА | 0.05∙IΔN | |||||
| Рабочий диапазон напряжения переменного тока, В | От 180 до 260 | |||||
| Измерение времени отключения УЗО | ||||||
Диапазоны измерений времени отключения УЗО, при кратности к номинальному отключающему диф. току УЗО (I∆N), мс 0.5∙I∆N и 1∙I∆N | От 1 до 1000 | |||||
Пределы допускаемой основной абсолютной погрешности измерений времени отключения УЗО, мс Для синусоидального тока | ±(0.015∙T + 3) | |||||
| Рабочий диапазон напряжения переменного тока, В | От 180 до 260 | |||||
| Измерение напряжения прикосновения | ||||||
| Диапазон измерений напряжения прикосновения (действующее значение), В | От 0 до 100 | |||||
| Пределы допускаемой основной абсолютной погрешности измерений напряжения прикосновения, В | ±(0.05∙U + 3 е.м.р.) | |||||
| Измерительный ток | 0.4∙IΔN | |||||
| Измерение сопротивления постоянному току (металлосвязь) | ||||||
| Диапазон измерений электрического сопротивления постоянному току, Ом | От 0.01 до 9.99 | |||||
| От 10 до 20 | ||||||
| Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом | ±(0.03∙R + 3 е.м.р.) | |||||
| Ток в измерительной цепи для сопротивлений до 5 Ом, мА | 200 | |||||
