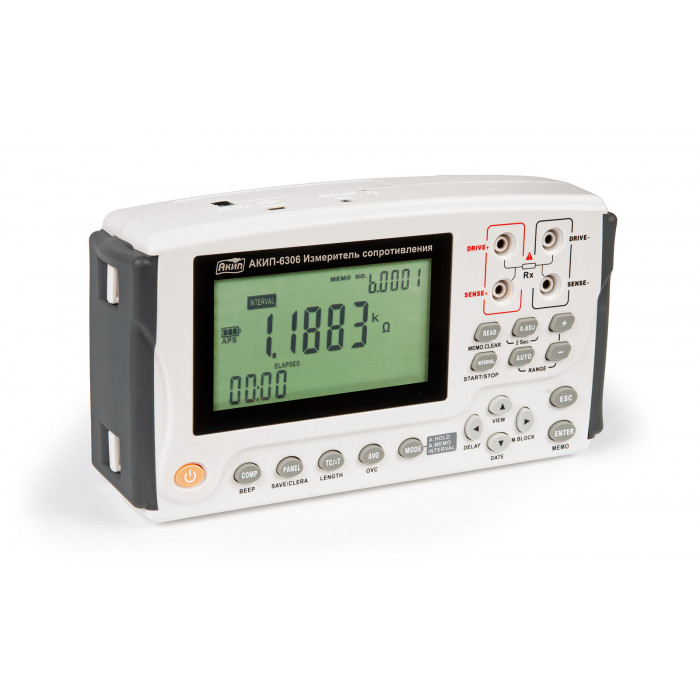

Измеритель АКИП-6306
Популярный
АКИП-6306 использует четырехпроводной метод подключения к цепи для точных измерений сопротивления постоянному току в таких целевых сферах, как контроль низкоомных обмоток электромоторов и трансформаторов, измерение переходных контактов, металлосвязи и сварных швов, дрожек печатных плат ПК, предохранителей, резисторов и материалов, в том числе, таких как электропроводящая резина и пластик.
Прибор обеспечивает коррекцию по температуре (Temperature compensation), что наиболее востребовано для приложений, где при измерении возможны флуктуации значений сопротивления при колебаниях температуры в точке измерений. Предусмотрен режим компенсации напряжения смещения (Offset Voltage Compensation/OVC). Эта функция автоматически компенсирует паразитное смещение напряжения, как результат термо ЭДС (thermal emf) или в следствии внутреннего смещения прибора при измерении.
Особенности и преимущества
- Полная автономность, компактные размеры
- Контроль металлосвязи (поиск дефектов сварки труб и контактов присоединений)
- Проверка цепей заземления электромобилей и ТС на электрической тяге (приводе)
- Определение длины кабеля (Length Conversion Function)*
- Измерение сопротивления катушек и намоточных изделий (большой эл./мотор, трансформатор, индуктор и пр.)
* Измерение длины провода (measuring conductor length/функция преобразования в расстояние) В целевых приложениях измерений протяженности цепи (например, длины кабеля) эта функция преобразует измеренное сопротивление в линейный размер проводника при помощи значения удельного сопротивления проводника известного сечения (Ом/м) для отображения длины
Возможность тестирования малым током в чувствительных приложениях (100 мА/режим Lo): Когда производится измерение с тестовым током ≥300 мА, то загорается индикатор «300 mA»**
** При измерении сопротивления контактных соединений и металлосвязи (контакты разъема, сварные стыки, болтовые присоединения, подключения «под винт»), например в силовых проводниках питания и кабелях заземления, которые желательно измерять с использованием максимального тока, который только могут выдержать эти цепи.
Следующие аргументы объясняют причины
Даже в соединении полностью свободным от аномалий, сравнительно высокое сопротивление может быть указано в нижней ток измерений. Это объясняется оксидной пленки, которая создается вокруг контакта, хотя оно не используется.
Даже если она считается, что не аномалия встречается с помощью небольшой ток, Секции связи иногда плавятся при большой ток. Эта проблема возникает из-за локального разогрева в цепи, вызванного протеканием большого тока при высоком сопротивлении в некоторых точках.
Особенности и преимущества
- Портативный измеритель сопротивления (по постоянному току Rdc)
- 4-х проводная схема измерения, установка «0»-показаний (Zero adj)
- Скорость измерения: 5 изм/с
- Функции корреляции температуры: термокомпенсация (correction/TC ) / термопреобразование (conversion/ΔT)
- Ручной и автоматический (AutoRange) выбор диапазона
- Режим «Компаратор»/Comp (допусковая сортировка с рег. звук. сигнализацией)
- Запись и воспроизведение до 9 профилей настроек
- Встроенный таймер (дата/время)
- Батарейное питание (Li-ion/1700 мАч), автовыключение
- Ресурс автономной работы (ток 1 А): ~6-7 часов
- Возможно питание от батарей 1,5В (8 шт.)
- Интерфейс: USB
Комплектация
- Измеритель сопротивления АКИП-6306
- Измерительный кабель
- Датчик температуры
- Аккумулятор
- Шнур питания постоянного тока
- Интерфейсный кабель
- Ремень для переноски
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Параметр | Значение | |||||||||
| Сопротивление | ||||||||||
| Диапазон измерений | 0,1 мкОм…3,2 МОм | |||||||||
| Пределы измерений (Ом) | 3 m | 30 m | 300 m | 3 | 30 | 300 | 3 к | 30 к | 300 к | 3 М |
| Разрешение (Ом) | 0,1μ | 1μ | 10μ | 100μ | 1m | 10m | 100m | 1 | 10 | 100 |
| Тестовый ток (постоянный) | 1 мкА…1 А (режим «Hi»); Возможность ограничения тока (100 мА/уровень «LO») | |||||||||
| Напряжение (ХХ) | <1В …<5,5В | |||||||||
| Погрешность измерений | ±(0,02 % ·Rx + 0,001 %·Rпр) | |||||||||
| Запуск | ||||||||||
| Запуск измерений | Внутренний, Авто | |||||||||
| Компарирование (СОМР) | ||||||||||
| Допусковый контроль | В абсолютных (Abs) и относительных единицах (%): High/In/LOW Обеспечивается допусковая сортировка с рег. звук. сигнализацией: Hi (Изм.> upper limit), IN (в допуске), Lo (lower limit > Изм.) | |||||||||
| Память | ||||||||||
| Экранная информация | 10 групп (А….L) х100 результатов (1000 ячеек); режим - Ручной/Авто | |||||||||
| Регистратор данных | 6000 ячеек (10 групп), регулируемый выборки (0,1 - 99,9 с) | |||||||||
| Дополнительные функции | ||||||||||
| Режим сбора данных | Автоудержание (Auto-Hold), усреднение (Avg 2…20), уст. «0»-показаний (Zero adj), автосохранение (autoMemorySave), автовыключение питания (APS), задержка запуска измерений (DelayTime = 10-30-50-100-300-500-1000 мс) | |||||||||
| Измерения | Компенсация паразитной термоЭДС (Offset Voltage Compensation/OVC), корреляция температуры (термокомпенсация/TC, термопреобразование/ΔT), определение длины кабеля методом пересчета (Length Conversion Function) | |||||||||
| Дисплей | ||||||||||
| Тип экрана | ЖК-дисплей (монохромный) | |||||||||
| Формат индикации | 5½ разрядов, максимально «35000» (3 цифровых шкалы) | |||||||||
| Размер | Диагональ 11 см | |||||||||
| Общие данные | ||||||||||
| Скорость измерения | 5 изм/с (80 мс) | |||||||||
| Память | 9 настроек (запись/вызов профиля) | |||||||||
| Интерфейс | USB | |||||||||
| Тип входных гнезд | Гнезда 4 мм | |||||||||
| Напряжение питания | 12В (Li-ion аккумуляторной батарея 1700 мАч) или 1,5В х 8 шт. (тип АА/LR6) | |||||||||
| Габариты (Ш*В*Г) | 208х52х120 мм | |||||||||
| Масса | 1 кг | |||||||||
