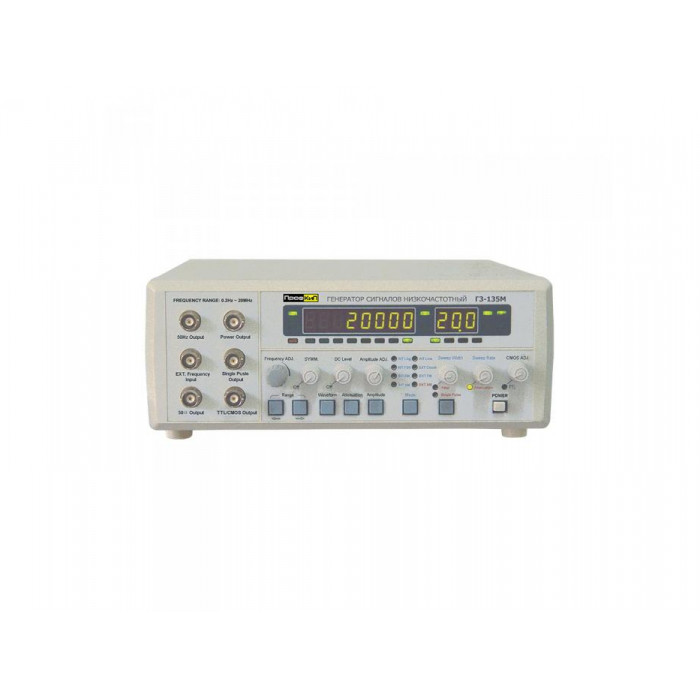

Генератор ПрофКиП Г3-135М
Популярный
Генератор сигналов ПрофКиП позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 5 МГц.
Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д. Генератор сигналов ПрофКиП Г3-135М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер.
Возможность СВИП-модуляции упрощает задачу обнаружения резонансных частот звуковых излучателей, фильтров и прочих устройств. Для визуального контроля к генератору может быть подключен осциллограф. Встроенный частотомер может быть использован для измерения частоты внешнего сигнала до 100 МГц.
Особенности и преимущества
- Форма сигнала - синус, треугольник, пила, прямоугольник, импульс, ТТЛ и КМОП
- Различные режимы входа - свип (внутр /внеш), АМ, ЧМ, ФМ и т.д.
- Плавная регулировка смещения, симметрии, амплитуды
- Встроенный частотомер до 100 МГц для внутренних (5 разрядов) и внешних (8 разрядов) сигналов
- Высокая надежность - наработка на отказ >1000 часов
- Полная защита выходной цепи
- Индикация амплитуды: среднеквадратичной уровень, пиковое значение
- Интерфейс RS-323 или RS-485 (опционально)
Комплектация
- Генератор сигналов низкочастотный
- Кабель BNC
- Кабель с двумя зажимами
- Кабель питания
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Полоса частот выходных сигналов | 0.2 Гц - 5МГц |
| Форма сигналов | Синусоидальная, прямоугольная, треугольная, пилообразная и т.д. |
| Выходное сопротивление | 50 Ом ±10 % |
| Амплитуда выходного сигнала | 10 Впик-пик ±10 % (50 Ом) |
| 20 Впик-пик ±10 % (1 МОм) | |
| Ступенчатый аттенюатор | 0 дБ /20 дБ /40 дБ /60 дБ |
| Смещение постоянной составляющей | От -5 до +5 В ±10 % (50 Ом) |
| От -10 до +10 В (1 МОм) | |
| Симметрия | 20-80 % |
| Синусоидальная волна | |
| Коэффициент искажения | 10 Гц - 100 кГц ≤0.8 % |
| Треугольная волна | |
| Линейность | 90 % |
| Прямоугольный сигнал | |
| Длительность фронта /спада | 20 нс |
| TTL (ТТЛ)выход | |
| Уровень | Низкий ≤0.8В |
| Высокий ≥1.8В | |
| CMOP (КМОП)выход | |
| Уровень | 3 Впик-пик - 15 Впик-пик (регулируемый) |
| VCF(внешний контроль частоты напряжением) (опционально) | |
| Входное напряжение | 0-2 В |
| Входной импеданс | 100 кОм ±10 % |
| Качание частоты | |
| Режим свипирования | Линейное /логарифмическое |
| Ширина развертки | ≥1 полному частотному диапазону |
| Скорость свипирования | 10 мс - 5 с ±10 % |
| Амплитудная модуляция | |
| Несущая частота | 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц (для диапазонов) |
| Период входного сигнала | 10 мс - 5 с |
| Глубина | 0-100 % |
| Частота модулирующего сигнала | 1 кГц |
| Импеданс входа для внешней АМ | 100 кОм ±10 % |
| Входная чувствительность | 0-2 В |
| Частотная модуляция | |
| Девиация | 0-5 % |
| Частота модулирующего сигнала | 1 кГц |
| Импеданс входа для внешней АМ | 100 кОм ±10 % |
| Входная чувствительность | 0-2 В |
| Частотомер | |
| Дисплей | 5 разрядов (внутренний) |
| 8 разрядом (внешний) | |
| Частотный диапазон | 0.2 Гц - 5 МГц |
| 0.2 Гц - 100 МГц (внешний) | |
| Входной импеданс | 500 кОм /30 пФ |
| Опорный генератор | 10 МГц |
| Точность | Точность опорного генератора ± единица |
| Входной аттенюатор | -20 дБ |
| Стабильность опорного генератора | 5 х 10-5 /день |
| Выход 50 Гц (опционально) | |
| Форма сигнала | Синусоидальная |
| Выходная частота | 50 Гц |
| Выход мощного сигнала | |
| Выходная мощность | 10 Вт (нагрузка 4 Ом) |
| Форма сигнала | Синусоидальная |
| Выходная частота | 10 Гц - 40 кГц |
| Питание | 110-127 В ±10 %, 220-240 В ±10 %, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 240х80х220 мм |
| Вес | 1,75 кг |
