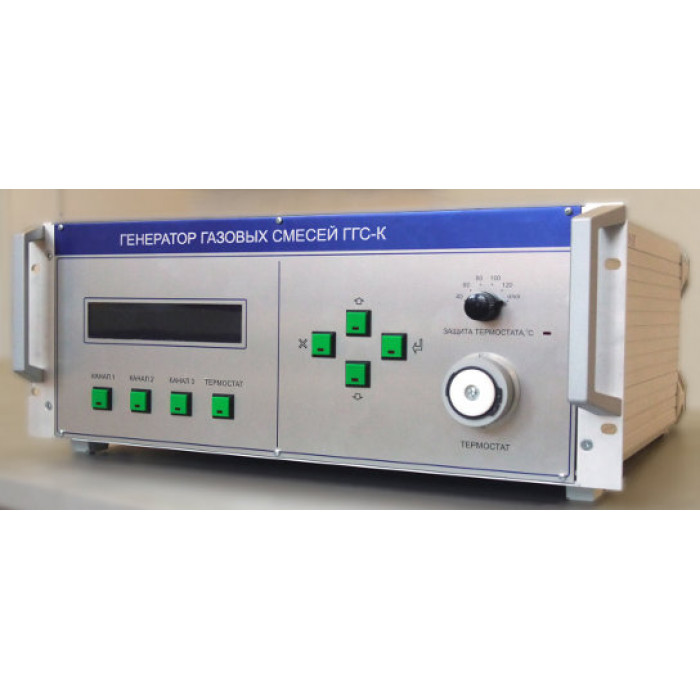

Генератор ГГС-К
Популярный
Генератор газовых смесей ГГС-К предназначен для динамического приготовления бинарных и многокомпонентных газовых смесей. Генераторы типа ГГС-Р, ГГС-К, ГГС-03-03 обеспечивают смешение чистых газов или разбавление промежуточной смеси. Генераторы типа ГГС-Т, ГГС-К – осуществляют смешение потоков газов, причем целевой газ задается источником микропотоков газов и/или паров.
Генераторы могут применяться для калибровки и поверки газоанализаторов, хроматографов, газоаналитических систем и газоаналитических преобразователей, а так же для формирования газовой среды заданного состава в испытательных и технологических камерах.
Генераторы представляют собой динамический газовый смеситель и обеспечивают приготовление газовых смесей двумя способами
- Путем смешения чистых газов или разбавлением промежуточной газовой смеси (мод. ГГС-Р, ГГС-К, ГГС-03-03). Регулирование и измерение расходов исходного газа и газа-разбавителя осуществляется при помощи тепловых регуляторов массового расхода
- Путем смешения потоков газов, один из которых (разбавитель) регулируется и измеряется с помощью теплового регулятора массового расхода, а второй (целевой газ) задается источником микропотока (ИМ), находящимся в термостате с контролируемой температурой (мод. ГГС-Т, ГГС-К). Источник микропотока представляет собой ампулу с проницаемой стенкой, заполненную жидкостью или сжиженным газом. При заданной температуре вещество диффундирует через стенку ампулы в поток газа-разбавителя с постоянной скоростью, характеризующейся производительностью источника (как правило, выражается в мкг/мин - микрограммы в минуту)
Особенности и преимущества
- Высокая точность благодаря индивидуальной калибровке каналов измерения расхода и температуры
- Индивидуальная конфигурация в зависимости от требований заказчика
- Требуемые значения расходов по каналам и значения объемной (молярной) доли (массовой концентрации) компонентов в приготавливаемой смеси определяются расчетным путем в ручном режиме (мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03), в автономном режиме с помощью внутреннего контроллера (мод. ГГС-Р, ГГС-Т, ГГС-К) и в автоматическом режиме с помощью программы внешнего управления (мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03)
- Микропроцессорный контроль всех режимов работы
- Плавное задание расходов газа и температуры термостатирования (ГГС-Т, ГГС-К)
- Дополнительная автономная защита от перегрева термостата (ГГС-Т, ГГС-К)
- Возможность сохранения нескольких калибровок на различные газы во внутреннем микроконтроллере (по специальному заказу)
- Специальное программное обеспечение для среды Windows
Целевые компоненты
- ГГС-Р, ГГС-К, ГГС-03-03 - химически активные газы (NO, NO2, NH3, Cl2, HCl, HF, F2 и т.п.), серосодержащие газы (CH3SH, С4H10S, C2H5SH, C3H8S, CS2, COS, SO2, H2S и т.п.), C1 - C8 углеводородные газы (CH4, C2H2, C2H4, C2H6, C3H6, C3H8, C4H10, C6H14, C5H12, C6H6, C7H8, C8H10 и т.п.), CO, CO2, галогеносодержащие газы (CHClF2, C2Br2F4, C2H2F4, C3F7H и др), инертные и постоянные газы (Xe, Ne, Kr, Ar, He, N2, O2, H2, и т.п.)
- ГГС-Т, ГГС-К - источники микропотока газа (ИМ) по ИБЯЛ.418319.013 ТУ, Хд.2.706.139, Хд.2.706.140, ИМ-РТ по ШДЕК.418319.007 ТУ, ИМ-Hg по ШДЕК 418319.011 ТУ
Комплектация
- Генератор газовых смесей ГГС
- Руководство по эксплуатации
- Комплект баллонов с исходными газовыми смесями
- Комплект источников микропотоков газа
- Комплект штуцеров, заглушек и металлических уплотнений
- Программное обеспечение
- Гарантийный талон
- Упаковка
Характеристики
| Диапазон воспроизведения объемной (молярной) доли целевого компонента (ГГС-Р, ГГС-К, ГГС-03-03) | От 1,0•10-6 % до 99 1) % |
| Пределы допускаемой относительной погрешности заданного значения объемной доли (молярной) целевого компонента в смеси на выходе генератора (ГГС-Р, ГГС-К, ГГС-03-03) | От 2 % до 5 2) % |
| Диапазон воспроизведения массовой концентрации целевого компонента в зависимости от типа и производительности ИМ (ГГС-Т, ГГС-К) | От 0,02 3) до 100 мг/м3 |
| Пределы допускаемой относительной погрешности генератора при работе с ИМ (ГГС-Т, ГГС-К) | От 3 % до 7 % |
| Количество одновременно используемых ИМ (ГГС-Т и ГГС-К) | От 1 до 6 |
| Диапазон задаваемых температур в термостате (ГГС-Т, ГГС-К) | От 30 °С до 120 °С |
| Расход газовой смеси на выходе | От 100 см3/мин до 5000 4) см3/мин |
| Пределы допускаемой относительной погрешности измерения объемного расхода газа | ±(1,0 - 1,5) % |
| Габаритные размеры | Не более 500 x 500 x 220 мм |
| Масса | Не более 15 кг |
| Средний срок службы | Не менее 8 лет |
| Электропитание от сети переменного тока | 220В, 50 Гц |
| Условия эксплуатации | |
| Температура окружающей среды | От 15 до 25 °C |
| Атмосферное давление | От 98 до 104,6 кПа |
| Относительная влажность | От 30 до 80 % при 25 °С |
Примечания: 1) Верхний предел диапазона воспроизведения (99,0 %) справедлив только для модификаций ГГС-Р и ГГС-К в случаях калибровки генераторов по реальным технически чистым газам. В противном случае верхний предел диапазона воспроизведения объемной (молярной) доли составит не более 10 %. Перечень калибровочных газов согласовывается с производителем при заказе. Для модификации ГГС-03-03 верхний предел диапазона воспроизведения объемной (молярной) составляет не более 10 %
2) Относительная погрешность воспроизведения объемной (молярной) доли меняется в зависимости от компонентного состава ГС, диапазона воспроизведения, абсолютной погрешности определения содержания целевого компонента в газе-разбавителе
3) Для ИМ-Hg по ШДЕК.418319.011 ТУ диапазон воспроизведения массовой концентрации целевого компонента: 0,00002 - 1
4) Объемный расход на выходе, диапазоны измерения и регулирования расхода могут изменяться в зависимости от технических требований заказчика
