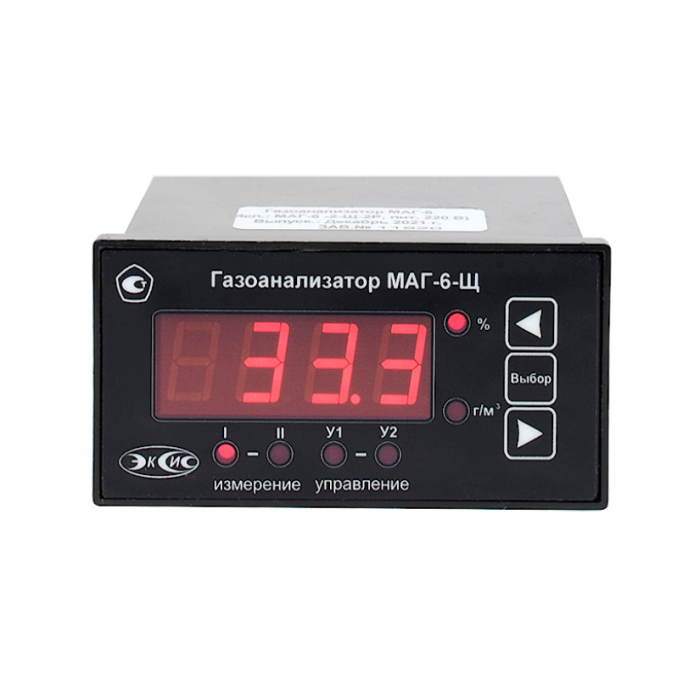

Газоанализатор ЭКСИС МАГ-6-Щ-1-1Р-1А 24В
Популярный
Газоанализатор МАГ-6 Щ-Х-В относится к взрывозащищенному электрооборудованию группы II по ГОСТ 31610.0-2019 (IEC 60079-0:2017) и предназначен для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты. Газоанализатор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.
Особенности и преимущества
- Возможность исполнения прибора с питанием 12...24 В
- Селективность измерений
- Возможность измерений в подвижных и неподвижных газовых средах
- Связь с компьютером по интерфейсам: RS-232, RS-485
- Протоколирование результатов измерений и возможность накопления статистики (до 8000 точек)
- Наличие 1 встроенного устройства коммутации (реле) и 1 токового выхода для управления внешними исполнительными устройствами
- Звуковая и световая сигнализация
- Возможность объединения приборов в измерительную сеть
- Щитовое исполнение
Области применения
- Автоматизированные системы безопасности
- Коммунальные и аварийные службы, ЖКХ
- Медицина
- Нефтегазовая промышленность
- Строительство, ремонт, монтаж
- Телекоммуникации и связь
- Химическая промышленность
- Экология
- Энергетика
Комплектация
- Газоанализатор
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Диапазон измерения объемной доли диоксида углерода – вариант 1, % | от 0 до 1 |
| Диапазон измерения объемной доли диоксида углерода – вариант 2, % | от 0 до 10 |
| Диапазон измерения объемной доли диоксида углерода – вариант 3, % | от 0 до 100 |
| Диапазон измерения объемной доли кислорода – вариант 1, % | от 0 до 21 |
| Диапазон измерения объемной доли кислорода – вариант 2, % | от 0 до 30 |
| Диапазон измерения объемной доли кислорода – вариант 3, % | от 0 до 100 |
| Диапазон измерения объемной доли метана, % | от 0 до 5 |
| Диапазон измерения массовой концентрации монооксида углерода, мг/м3 | от 0 до 500 |
| Диапазон измерения массовой концентрации аммиака, мг/м3 | от 0 до 70 |
| Диапазон измерения массовой концентрации сероводорода, мг/м3 | от 0 до 140 |
| Диапазон измерения массовой концентрации диоксида серы, мг/м3 | от 0 до 50 |
| Диапазон измерения массовой концентрации диоксида азота, мг/м3 | от 0 до 20 |
| Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора – от 0 до 1 %, % | ±(0,02+0,05·Cвх) |
| Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора – от 0 до 10 %, % | ±(0,1+0,05·Cвх) |
| Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора – от 0 до 100 %, % | ±(2,5+0,1·Cвх) |
| Пределы основной погрешности измерения объемной доли кислорода – от 0 до 21 %, % | ±0,2 |
| Пределы основной погрешности измерения объемной доли кислорода – от 0 до 30 %, % | ±0,4 |
| Пределы основной погрешности измерения объемной доли кислорода – от 0 до 100 %, % | ±1 |
| Пределы основной погрешности измерения объемной доли метана – от 0 до 2 %, % | ±0,2 |
| Пределы основной погрешности измерения объемной доли метана – Св. 2 до 5 %, % | ±10 |
| Пределы основной погрешности измерения массовой концентрации монооксида углерода – от 0 до 20 мг/м3, мг/м3 | ±4 |
| Пределы основной погрешности измерения массовой концентрации монооксида углерода – Св. 20 до 500 мг/м3, % | ±20 |
| Пределы основной погрешности измерения массовой концентрации аммиака – от 0 до 20 мг/м3, мг/м3 | ±4 |
| Пределы основной погрешности измерения массовой концентрации аммиака – Св. 20 до 70 мг/м3, % | ±20 |
| Пределы основной погрешности измерения массовой концентрации сероводорода – от 0 до 10 мг/м3, мг/м3 | ±2 |
| Пределы основной погрешности измерения массовой концентрации сероводорода – Св. 10 до 140 мг/м3, % | ±20 |
| Пределы основной погрешности измерения массовой концентрации диоксида серы – от 0 до 10 мг/м3, мг/м3 | ±2 |
| Пределы основной погрешности измерения массовой концентрации диоксида серы – Св. 10 до 50 мг/м3, % | ±25 |
| Пределы основной погрешности измерения массовой концентрации диоксида азота – от 0 до 2 мг/м3, мг/м3 | ±0,5 |
| Пределы основной погрешности измерения массовой концентрации диоксида азота – Св. 2 до 20 мг/м3, % | ±25 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10 °С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности – кислород | ±1,6 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10 °С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности – метан, монооксид углерода, диоксид углерода, аммиак, сероводород, диоксид серы, диоксид азота | ±0,5 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности – диоксид углерода | ±0,7 |
| Номинальное время установления показаний Т0,9ном, с – кислород, монооксид углерода, метан | 30 |
| Номинальное время установления показаний Т0,9ном, с – сероводород, диоксид серы, диоксид азота | 60 |
| Номинальное время установления показаний Т0,9ном, с – аммиак | 180 |
| Номинальное время установления показаний Т0,9ном, с – диоксид углерода | 40 |
| Рекомендуемый расход анализируемого газа, л/мин. | 0,1...0,5 |
| Время прогрева газоанализатора, мин., не более | 5 |
| Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной абсолютной погрешности | ±0,5 |
| Количество точек автоматической статистики | до 8000 |
| Напряжение питания, В | 220 |
| Потребляемая прибором мощность, Вт, не более | 6 |
| Интерфейс связи с компьютером | RS-232 |
| Длина линии связи RS-485, м, не более | 1000 |
| Нагрузочная способность реле, А при 220В | 7 |
| Токовый выход | |
| Диапазон изменения выходного тока, мА | 4…20; 0…5; 0...20 |
| Дискретность изменения выходного тока, мкА | 19,5; 4,9; 19,5 |
| Максимальное сопротивление нагрузки, Ом | 300; 1000; 300 |
| Масса измерительного блока, кг, не более | 0,5 |
| Габаритные размеры измерительного блока с учетом присоединенных разъемов, мм, не более | 100х50х115 |
| Масса первичного преобразователя, кг, не более | 0,4 |
| Габаритные размеры первичных преобразователей, мм, не более | 130х90х35 |
| Напряжение питания барьера, В | 9-12 |
| Максимальное напряжение искроопасной цепи (Um), В (Гц) | <~250 (50) |
| Максимальное выходное напряжение барьера (U0), В | 5 В |
| Максимальный выходной ток барьера (I0), мА, | ≤500 |
| Максимальная выходная мощность барьера (P0), Вт | ≤2,5 |
| Максимальная внешняя емкость (С0), мкФ | ≤0,8 |
| Максимальная внешняя индуктивность (L0), мГн | ≤0,1 |
| Электрическая прочность гальванической развязки, кВ | 1,5 |
| Масса искрозащитного барьера, кг, не более | 0,2 |
| Габаритные размеры барьера, мм, не более (длина, ширина, высота) | 90х65х22 |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч (без учета срока службы сенсоров) | 15000 |
| Рабочие условия | |
| Температура воздуха, °C | от -20 до +40 |
| Относительная влажность, % (без конденсации влаги) | от 10 до 95 |
| Атмосферное давление, кПа | от 84 до 106,7 |
