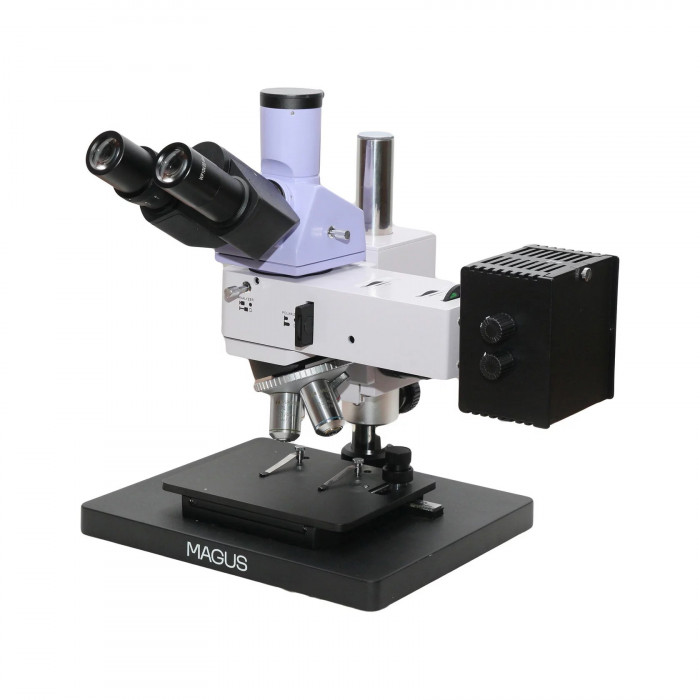

С его помощью можно исследовать микроструктуру непрозрачных образцов - металлов, сплавов, полупроводниковых материалов - любой высоты и геометрии. Освещение рабочей области осуществляется галогенной лампой (отраженный свет), наблюдения ведутся в светлом поле и в поляризованном свете. Микроскоп имеет небольшие размеры и без труда помещается в малогабаритную мебель, может использоваться в ограниченном пространстве. Прибор востребован на предприятиях промышленности, в лабораториях контроля качества, в высших учебных заведениях.
Оптическая схема
Микроскоп оснащен тринокулярной насадкой с бинокулярным визуальным узлом, наклоненным на 30° для удобных наблюдений. Цифровая камера (нет в комплекте) устанавливается в вертикальный окулярный тубус, на нее можно перенаправить 100 % света. Изменив положение делителя светового потока, можно вернуть весь свет обратно в окуляры. Для настройки оптики под зрение наблюдателя используется кольцо диоптрийной подвижки на левом окулярном тубусе.
Комплектные планахроматические объективы светлого поля имеют увеличенное рабочее расстояние. Они занимают 4 гнезда в револьверном устройстве, в оставшееся свободное гнездо можно установить дополнительный объектив и получить еще одно увеличение.
Система освещения
Источником отраженного света выступает мощная (30 Вт) галогенная лампа «теплого» цветового спектра. Освещение не утомляет зрение, даже если работа с микроскопом затягивается на долгие часы. Источник света центрируется, а яркость подсветки регулируется. В осветительную систему также входят светофильтры, центрируемые апертурная и полевая диафрагмы и устройство поляризации. Есть возможность настраивать освещение по Кёлеру.
Механика
Исследование небольших объектов осуществляется на предметном столике. Рукоятки грубой и тонкой фокусировки находятся с обеих сторон корпуса, есть регулировка жесткости грубой фокусировки.
Аксессуары
Для микроскопа можно приобрести совместимые аксессуары: окуляры, объективы с увеличенным рабочим расстоянием, калибровочные слайды, цифровые камеры.
Особенности и преимущества
- Исследование образцов любой геометрии и высоты в отраженном свете методами светлого поля и поляризации
- Тринокулярная визуальная насадка с каналом визуализации для установки камеры, делитель светового потока направляет 100 % света на окуляры или камеру
- Источник света - 30-ваттная галогенная лампа регулируемой яркости с питанием от сети
- Настройка освещения по Кёлеру, наличие светофильтров, центровка полевой и апертурной диафрагм и источника света
- Оригинальная конструкция штатива, компактное исполнение корпуса, возможность установки в малогабаритную мебель
- Большой выбор совместимых аксессуаров
Комплектация
- Штатив с механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Осветитель отраженного света - насадка с фонарем лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0.12 WD 26.1 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0.25 WD 20.2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0.4 WD 8.8 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0.7 WD 3.68 мм
- Окуляр 10x/22 мм с удаленным зрачком - 2 шт.
- Адаптер C-mount 1х
- Ключ-шестигранник
- Блок питания
- Сетевой шнур питания
- Кабель осветителя отраженного света
- Пылезащитный чехол
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
По заказу
- Окуляр 10х/22 мм со шкалой
- Окуляр 12.5x/14 мм - 2 шт.
- Окуляр 15х/15 мм - 2 шт.
- Окуляр 20х/12 мм - 2 шт.
- Окуляр 25х/9 мм - 2 шт.
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0.6 WD: 3.98 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0.7 WD: 2.08 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0.8 WD: 1.25 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0.85 (сухой) WD 0.4 мм
- Цифровая камера
- Калибровочный слайд
Характеристики
| Технические характеристики микроскопа | |
| Насадка | Зидентопф |
| Увеличение | 50...500 крат базовая комплектация (*опция: 50...1000/1250/1500/2000/2500 крат) |
| Окуляры | 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12.5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) |
| Объективы | Планахроматические, скорректированные на бесконечность PL L5x/0.12, PL L10x/0.25, PL L20x/0.4, PL L50x/0.7 Парфокальная высота 45 мм (*опция: PL L40x/0.6, PL L60x/0.7, PL L80x/0.8, PL L100x/0.85 (сухой)) |
| Рабочее расстояние | 26.1 мм (5x); 20.2 мм (10x); 8.8 мм (20х); 3.68 мм (50х); 3.98 мм (40x); 2.08 мм (60x); 1.25 мм (80х); 0.4 мм (100х) |
| Предметный столик | 185 x 140 мм, двухкоординатный механический; размер основания микроскопа 300 x 240 мм |
| Диапазон перемещения предметного столика | 35/30 мм |
| Диоптрийная коррекция окуляров | ±5 D (на левом тубусе) |
| Диафрагма | Встроенные апертурная и полевая |
| Фокусировка | Коаксиальная, грубая (с механизмом регулировки жесткости) и тонкая (0.002 мм) |
| Регулировка яркости | 1 |
| Светофильтры | Матовый, желтый, зеленый, синий |
| Диаметр окулярной трубки | 30 мм |
| Тип лампы подсветки | 12В/30 Вт |
| Диапазон увеличения | От 200х до 800х |
| Уровень пользователя | Для профессионалов, для опытных |
| Револьверное устройство | На 5 объективов |
| Расположение подсветки | Верхняя |
| Угол наклона окулярной насадки | 30° |
| Уровень сложности сборки и настройки | Сложно |
| Тип насадки | Тринокулярные |
| Подсветка | Галогенная |
| Чехол/кейс/сумка в комплекте | Чехол пылезащитный |
| Дополнительно | Встроенный анализатор и съемный поляризатор |
| Метод исследования | Поляризация, светлое поле |
| Межзрачковое расстояние | 48...75 мм |
| Источник питания | Сеть переменного тока, 220В ±22В/50 Гц |
| Диапазон рабочих температур | +5…+35 °C |
| Назначение | Металлографические |
| Тип микроскопа | Световые/оптические, металлографические |
