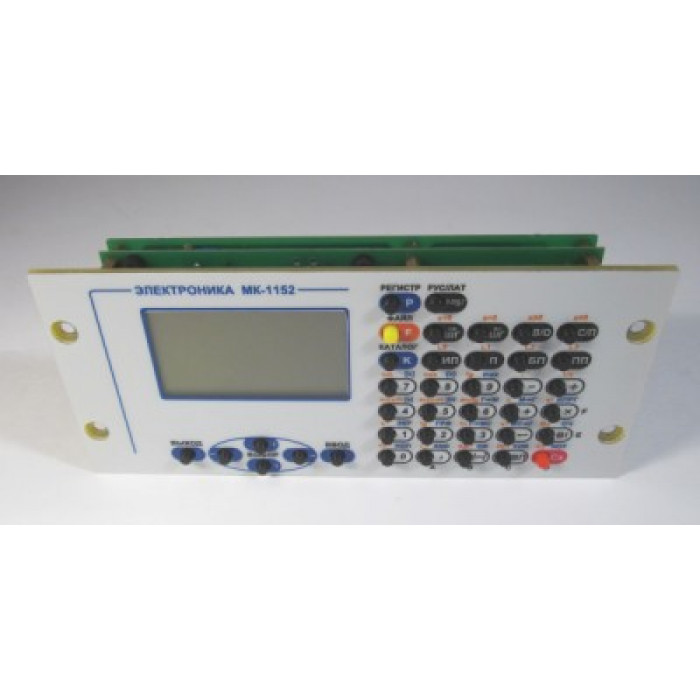

ЭКВМ СЕМИКО ЭЛЕКТРОНИКА МК-1152
Популярный
Модель изготовлена на основе контроллера 5.130.027 и дисплея 5.122.009. Для возможности крепления к каркасу, защиты индикатора и обозначения нажимаемых клавиш в ЭКВМ используется передняя панель.
Контроллер 5.130.027 предназначен для долговременной автономной работы и имеет дополнительную защиту от сбоев. В частности, непрерывную и незаметную для программы пользователя проверку целостности данных в оперативной памяти.
Дисплей 5.122.009 имеет подсвечиваемый ЖКИ и механическую клавиатуру. На плате дисплея, возле кнопок, нанесены латинские обозначения выполняемых функций, что позволяет использовать МК-1152 для работы с программой или выполнения вычислений при отсутствии передней панели.
Питание МК-1152 производится от стабилизированного источника с безопасным сверхнизким напряжением плюс 5В. В качестве источника электрического питания в составе программно-аппаратных комплексов можно использовать модуль МУЛЬТИПРОМ 7201.
Контроллер имеет 15 дискретных выходов (из них 7 с коммутируемым током до 1 А), а также 9 дискретных входов. Один из входов может использоваться для вызова прерывания в программе пользователя. Управление 8 входами и 8 выходами выполняется через интерфейс ИПР при работе в статическом режиме. В других режимах работы ИПР входы и выходы данных можно объединить (например, для выполнения обмена по внутренней шине оборудования МУЛЬТИПРОМ).
Контроллер имеет порт интерфейса RS-232 с гальванической развязкой, что повышает надёжность и безопасность эксплуатации оборудования.
Контроллер оснащён интерфейсом SPI, выходами звукового сигнала и напряжения вторичного питания порта.
Функциональные возможности ЭКВМ "ЭЛЕКТРОНИКА МК-1152" аналогичны другим моделям серии. ЭКВМ имеет часы реального времени, резервное питание которых осуществляется от ионистора, электронный диск на 512 Кб и электронный блокнот для записи более 60 тыс. числовых значений. При помощи программы пользователя возможна работа с системой прерываний, графическим экраном, графическим интерфейсом пользователя и другими функциями, адресуемыми через регистры данных.
В МК-1152 режимы работы программы пользователя дополнены режимом с автоматическим перезапуском и возможностью останова по вводу пароля.
Для анализа причин останова, перезапуска или возникновения аварийных состояний может использоваться встроенный в ЭКВМ журнал событий, доступный как через систему меню, так и в режиме внешнего доступа.
Особенности и преимущества
- Клавишная электронная цифровая вычислительная машина "ЭЛЕКТРОНИКА МК-1152"
ТУ 4013-004-45444533-2013 (в дальнейшем ЭВМ) предназначена для обработки информации, проведения расчетов различной степени сложности и управления внешними устройствами - ЭВМ относится к стационарным программируемым микрокалькуляторам с выходом на внешние устройства ввода-вывода. ЭВМ соответствует требованиям ГОСТ 23468-85 к микрокалькуляторам группы III по функциональному назначению и к типу 3 по принципу ввода-вывода информации
- ЭВМ может использоваться как СВТ в составе программно-аппаратных комплексов
- По устойчивости к воздействию климатических факторов внешней среды ЭВМ относится к СВТ группы 1 по ГОСТ 21552-84, с расширенным значением рабочего диапазона температуры, и соответствует исполнению УХЛ категории 4 по ГОСТ 15150-69
Комплектация
- Встраиваемая ЭКВМ
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
Параметры назначения
| Система счисления | десятичная |
| Способ представления десятичных чисел | с естественной и плавающей запятой |
| Разрядность чисел с естественной запятой | - при хранении в регистрах десятичных данных - 12 десятичных разрядов - при хранении в регистрах стека - 14 десятичных разрядов |
| Количество одновременно отображаемых десятичных разрядов чисел с естественной запятой | 8 разрядов с округлением или 14 разрядов |
| Разрядность мантиссы чисел с плавающей запятой | - при хранении в регистрах десятичных данных - 12 десятичных разрядов - при хранении в регистрах стека - 14 десятичных разрядов |
| Количество одновременно отображаемых десятичных разрядов мантиссы чисел с плавающей запятой | 8 разрядов с округлением или 14 разрядов |
| Разрядность порядка чисел с плавающей запятой | два десятичных разряда |
| Диапазоны представляемых чисел | - с естественной запятой - от -99999999 до -1, число 0, от -1 до +99999999 - с плавающей запятой - от -9,9999999999999*1099 до -1099 и от -1099 до +9,9999999999999*1099 - байтовые значения - целые числа от 0 до 255 |
| Количество основных команд | 242 |
| Типы команд | безадресные, одноадресные |
| Длина команды, байт | от 1 до 3 |
| Методы адресации | регистровый, прямой, косвенный, косвенно-автоинкрементный, косвенно-автодекрементный |
| Архитектура арифметическо-логического устройства | стековая |
| Число регистров стека | 4 |
| Число регистров предыдущего результата | 1 |
| Число регистров памяти | - для хранения десятичных чисел - 1000 - для хранения байтовых значений - 7168 |
| Емкость электронного блокнота, десятичных чисел | 65536 |
| Объем внутреннего электронного диска, байт | 524288 |
| Емкость памяти программ, байт | 10000 |
| Количество уровней вложения подпрограмм | 64 |
| Среднее время выполнения команд | - арифметических, мс - 0,5 - извлечения квадратного корня, мс - 2 - "нет операции", мкс - 50 |
| Длина очереди прерываний | 16 |
Параметры ввода-вывода
| Последовательный интерфейс стык | С2 (RS-232C) по ГОСТ 18145-81 с возможностью многоточечного подключения по ГОСТ 23675-79 |
| Параллельный интерфейс | ИПР тип Б |
| Количество выходных сигналов интерфейса ИПР | 15 |
| Количество входных сигналов интерфейса ИПР | 9 |
| Напряжение постоянного тока в цепи сигналов управления (DS0-DS2, DS4-DS7) интерфейса ИПР, В, не более | 42 |
| Ток в цепи сигналов управления (DS0-DS2, DS4-DS7) интерфейса ИПР, А, не более | 1 |
| Последовательный периферийный интерфейс | SP |
| Габаритные размеры ЭВМ, мм, не более | 185 x 80 x 40 |
| Масса, кг, не более | 0,35 |
| Условные функциональные обозначения органов управления | выполнены по ГОСТ 24097-86 |
| Разрешение графического экрана | 128 x 64 |
| Питание ЭВМ | осуществляется от внешнего источника постоянного тока |
| Напряжение постоянного тока, В | 5 ±0,2 |
| Ток, мА, не более | 200 |
