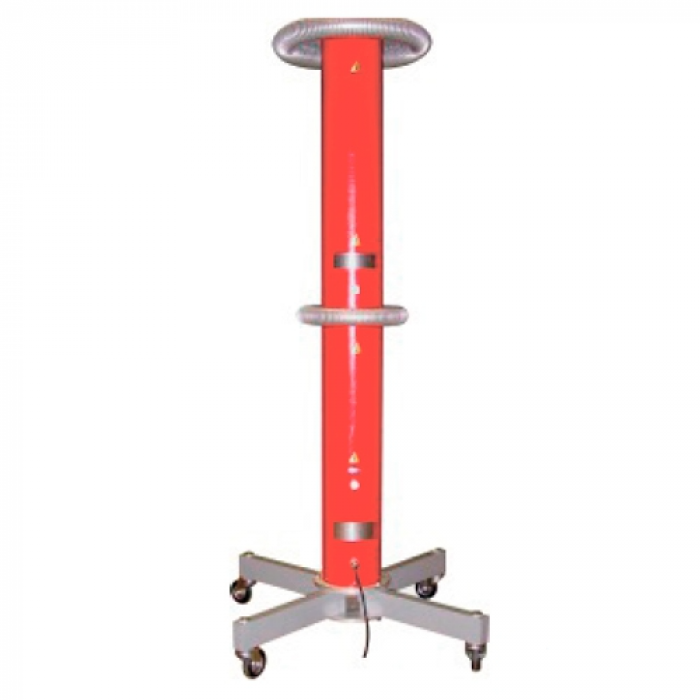

Делитель напряжения ДН-160ПТ/2
Популярный
-700x700.png "Делитель напряжения ДН-160ПТ/2")
Принцип действия делителей основан на методе ёмкостно-омического деления высокого напряжения. Делители состоят из двух резистивно-ёмкостных сборок в диэлектрических корпусах, двух электростатических экранов и опоры.
Каждый модуль преобразователя представляет собой диэлектрический корпус с металлическими фланцами, в который помещены резистивно-ёмкостные сборки. Во фланцах предусмотрены отверстия для охлаждения резистивно-ёмкостных сборок. Нижняя резистивно-ёмкостная сборка имеет отвод с высоковольтным вводом на напряжение 35/√3 кВ. В плече низкого напряжения преобразователя установлен разрядник для защиты от перенапряжений.
Делители выпускаются в следующих модификациях ДН-160пт/2 и ДН-160пт/2-БК. Модификация ДН-160пт/2-БК поставляется с блоком коррекции БК-1, модификация ДН-160пт/2 поставляется без блока коррекции БК-1.
Блок коррекции представляет собой электронный прибор в металлическом корпусе, на передней панели которого расположены органы управления и индикации, а на задней панели - разъём сетевого питания, входные клеммы для получения сигнала от преобразователя и выходные клеммы для передачи сигнала на входы низковольтных измерительных приборов.
В таком комплекте измерительная установка имеет более высокую точность и позволяет проводить поверки трансформаторов напряжения класса 0.2 (пределы допускаемой относительной основной погрешности установки по коэффициенту масштабного преобразования 0.05 %, а пределы допускаемой основной абсолютной погрешности по углу фазового сдвига ±2’). При этом отпадает необходимость использования отдельных приборов сравнения.
Делитель может также использоваться для поверок лабораторных трансформаторов напряжения по ГОСТ 23625 класса точности 0.2 и менее точных с вторичными номинальными напряжениями 100/√3 и 100В.
Принцип работы прибора основан на синхронном аналого-цифровом преобразовании мгновенных значений двух входных сигналов переменного напряжения в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим программным вычислением на их основе значений измеряемых величин.
Прибор содержит также один канал измерения температуры с помощью внешнего термометра сопротивления типа Pt100 и два канала измерения аналоговых сигналов типа «токовая петля 4…20 мА для измерения температуры и влажности окружающей среды, при которых производится поверка ИТН, для занесения этих данных в протокол поверки.
Питание прибора осуществляется от сети 220В, 50 Гц или от источника постоянного напряжения 220В.
При выполнении поверки на дисплее прибора или в окне специальной сервисной программы для персонального компьютера персоналу выдаются подсказки о необходимой последовательности операций.
Результаты измерений запоминаются, по результатам поверки прибор формирует файл протокола поверки по форме, предусмотренной ГОСТ 8.216-2011, в формате ".pdf", что исключает необходимость вручную вводить результаты измерений.
Если у вас будут вопросы по данному товару, вы смело можете написать вопрос в пункте: задать вопрос или в онлайн чате нашего сайта.Комплектация
- Делитель напряжения
- Кабель измерительный
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Пределы допускаемой относительной основной погрешности коэффициентов масштабного преобразования, % | ±0.1 | |
| Пределы допускаемой основной абсолютной погрешности угла фазового сдвига | ±5 | |
| Номинальные первичные напряжения, кВ | 35/√3 110/√3 220/√3 | |
| Номинальное вторичное напряжение, В | 100/√3 | |
| Номинальная частота переменного тока, Гц | 50 | |
Диапазоны преобразований напряжения переменного тока, кВ 35/√3 110/√3 220/√3 | От 16 до 25 От 50 до 80 От 100 до 160 | |
Номинальные коэффициенты масштабного преобразования 35/√3 110/√3 220/√3 | 350 1100 2200 | |
| Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0.5δ | |
Параметры электрического питания блока коррекции Напряжения переменного тока, В Частота переменного тока, Гц | 220 ±22 50 ±1 | |
| Потребляемая мощность блока коррекции БК-1, В х А, не более | 30 | |
Габаритные размеры средства измерений, мм, не более Блока коррекции БК-1 Делителя | 110 х 280 х 280 1950 х 1130 х 1130 | |
Масса, кг, не более Блока коррекции БК-1 Делителя | 3 25 | |
Нормальные условия применения Температура окружающей среды, °С Относительная влажность, % Атмосферное давление, кПа | От +15 до +25 От 30 до 80 От 84 до 106 | |
Условия эксплуатации Температура окружающей среды, °С Относительная влажность, % Атмосферное давление, кПа | От +5 до +40 От 30 до 80 От 84 до 106 | |
| Средний срок службы, лет | 8 | |
| Средняя наработка на отказ, ч, не менее | 7000 | |
