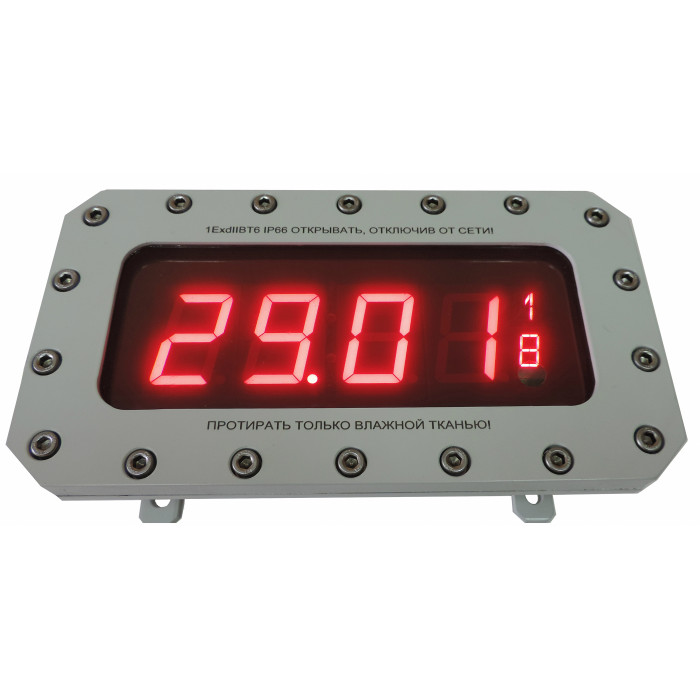

Часы-Ex-24-Н-БсЗ

Табло Часы-Ех могут быть применены во взрывоопасных зонах 1 и 2 классов по ГОСТ IEC 60079-10-1, ГОСТ IEC 60079-14. Часы-Ех-РВ могут применяться в шахтах (рудниках) и в их наземных строениях опасных по рудничному газу (метану) и горючей пыли.

Электрическая схема часов содержит контроллер со встроенными часами реального времени и элементом питания для обеспечения хода часов при отсутствии внешнего питания.

Расшифровка модели табло

1 – Тип прибора (Часы-Ех)

2 – РВ (шифр для изделий в рудничном взрывозащищенном исполнении)

3 – Напряжение питания:

   – 24 – напряжение в диапазоне от 10 до 30 В постоянного тока

   – 220 – напряжение в диапазоне от 90 до 250 В переменного тока или от 120 до 250 В постоянного тока

4 – Материал корпуса:

   – Н – коррозионностойкая сталь

   – А – алюминиевый сплав (для моделей с шифром РВ не применяется)

5 – Тип штуцера кабельного ввода (резьбовой заглушки):

   – Т (или Т-G3/4) – под прокладку кабеля в трубе, резьба на штуцере G3/4-B

   – Т-G1/2 – под прокладку кабеля в трубе, резьба на штуцере G1/2-B (используется для кабелей диаметром до 12 мм)

   – К – для открытой прокладки кабеля

   – Б – под бронированный кабель

  БСЗ – 14 -под бронированный кабель с возможностью заземления брони кабеля внутри кабельного ввода, диаметры кабеля со снятой бронёй – от 8 до 14 мм

  БСЗ – 18 -под бронированный кабель с возможностью заземления брони кабеля внутри кабельного ввода, диаметры кабеля со снятой бронёй – от 14 до 18 мм

  МG1/2 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15)

  МG3/4 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20)

  М20 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5

  М25 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5

  З-М20* – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М20х1,5

  З-М25* – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М25х1,5

  З-М27* – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М27х2

Примечание* – при необходимости поставки прибора с разными кабельными вводами обозначение писать через плюс, например: К+Б, М25+З-М25 или Т+БСЗ-14.

6 – Диаметр подключаемых кабелей:

   – без обозначения – от 8 до 14 мм

   – 18 – от 14 до 18 мм (кроме БСЗ)

Комплектация

• Табло
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка

Характеристики
