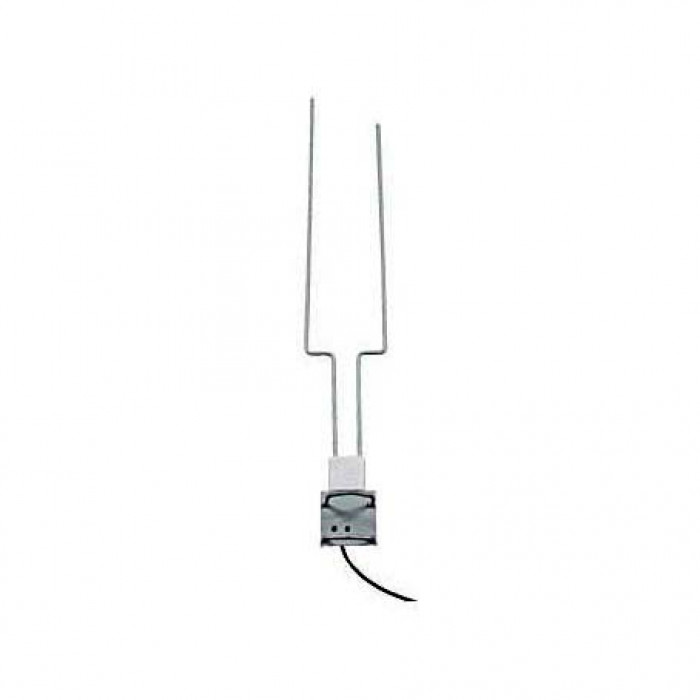

Антенна Ратеос АН2-433
Популярный
Благодаря направленности является несколько более эффективной, чем ненаправленные антенны (АШ-433 и АД1-433) и обеспечивает "лишние" 0,5...1 км дальности связи по сравнению с этими антеннами.
Для этой антенны доступен монтажный комплект для удобной и надежной установки радиомодемов "Спектр 433" в исполнениях IP65 IND и IP65 Lite ("уличные" исполнения в компактных корпусах) на мачту/кронштейн в непосредственной близости от антенны.
Особенности и преимущества
- Антенна состоит из двух изогнутых стальных штырей, приваренных к стальному квадратному основанию, фидера с устройством согласования и крепежных скоб с гайками
- Диаграмма направленности имеет максимум в сторону короткого штыря
- Крепежные скобы позволяют закрепить антенну на круглой мачте диаметром от 15 до 45 мм
- Мачта не должна выступать над верхним краем основания
- При использовании антенны АН2-433 с радиомодемами и радиомодулями семейства "Спектр 433" можно рассчитывать на дальность связи до 2...4 км (в случае использования АН2-433 и на базе и на удаленном объекте) и до 2...3 км (АШ-433 на базе, АН2-433 на удаленном объекте)
- Антенна АН2-433 по характеристикам является близким аналогом слабонаправленной антенны АД2-433
- Антенна комплектуется неразъемным фидером (кабель RG-58) длиной 3 м
- Если необходимо удлинить фидер, то следует использовать дополнительный отрезок кабеля с парой кабельных разъемов
- Соединение отрезков кабеля пайкой не допускается
- Коаксиальный кабель, используемый для удлинения фидера, должен иметь волновое сопротивление 50 Ом
- Следует помнить, что при удлинении кабеля увеличиваются потери
- Отрезок кабеля широко распространенных марок с затуханием 0,3 дБ/м длиной 10 м вносит потери около 3 дБ, что соответствует снижению мощности сигнала в 2 раза, а длиной 30 м - потери около 10 дБ, что соответствует снижению мощности в 10 раз
- Увеличение потерь в кабеле может свести на нет весь выигрыш, который будет получен за счет поднятия антенны, поэтому не следует удлинять кабель без необходимости. Для фидера длиной более 10-20 м рекомендуется использовать марки кабеля с малыми потерями (порядка 0,1 дБ/м)
Комплектация
- Антенна
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Рабочая частота | 433,92 МГц |
| Коэффициент усиления | 3-4 дБ относительно полуволнового вибратора |
| КСВ | Не более 1,5 |
| Габаритные размеры | 575х90х15 мм |
| Длина фидера | 3 м |
| Волновое сопротивление фидера | 50 Ом |
