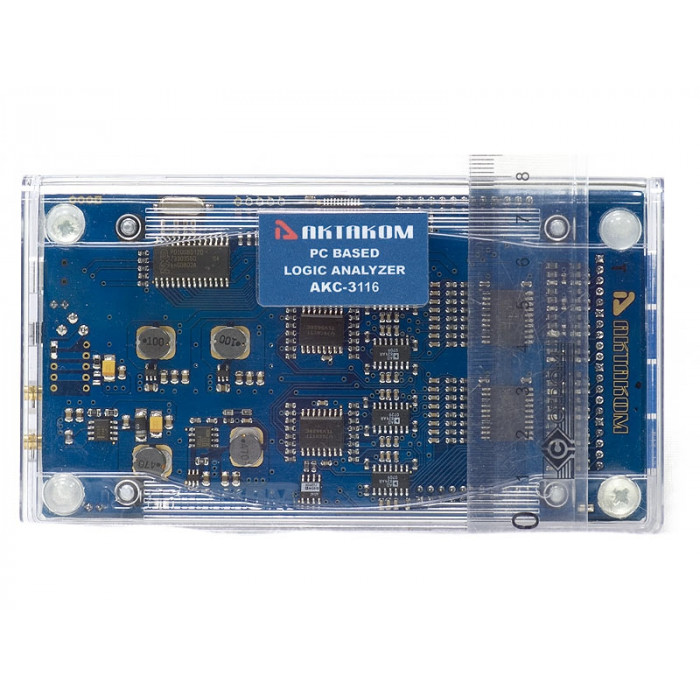

Анализатор АКТАКОМ АКС-3116
Популярный
Логический анализатор предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных. Буфер длиной 2М выборок на канал позволяет обеспечить высокую точность временных измерений достаточно длительных потоков данных. Гибкий набор вариантов синхронизации и шаблонов запуска позволяет обнаружить различные сбои в потоке данных, приводящие к нарушению работы аппаратуры. Данный логический анализатор обеспечивает нормальную работу с аппаратурой, имеющую различные логические пороговые уровни входных сигналов, т. к. пороги выбираются пользователем.
Пользовательский интерфейс программы состоит из набора рабочих панелей (окон). Каждая панель содержит набор управляющих элементов (УЭ), позволяющих пользователю влиять на работу программы, и индикаторов, отображающих необходимую информацию. В отличие от УЭ, на индикаторы пользователь непосредственно влиять не может. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию.
Для управления программой пользователь может также использовать команды выпадающего меню главной панели.
Особенности и преимущества
- Асинхронный/метасинхронный/синхронный сбор данных
- Внутреннее/внешнее тактирование
- Измерение с помощью курсоров и меток
- Навигация по буферу данных
- Представление массива данных в табличном виде (шестнадцатеричный код)
- Отображение 2 групп каналов с текстовым обозначением состояния группы
- Поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей
- Выбор единиц измерения
- Наложение систем масок на каждую выборку массива данных (логический фильтр)
- Масштабирование временной шкалы
- Запись/чтение данных/изображения в файл
- Сохранение настроек
Программное обеспечение
- ADWE Aktakom Digital Waveform Editor - редактор цифрограмм
- Aktakom AULServer - программное обеспечение AUL Сервер
- ALA Aktakom Logic Analyzer - программное обеспечение логического анализатора
- AULFConverter - конвертер файлов формата AKTAKOM USB Lab
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
Комплектация
- Анализатор
- Программное обеспечение
- Краткое руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Количество каналов | 16 |
| Объем буфера | До 2 М выборок на каждый канал |
| Частота внутреннего тактирования | 2,5 кГц…200 МГц |
| Частота внешнего тактирования | 3…37,5 МГц (метасинхронный режим) |
| Синхронный сбор данных | 10 Гц ... 25 МГц |
| Шаг частот дискретизации | 1; 2; 5 |
| Диапазон установки порогов срабатывания | По входам –1,8...+6,9 В с дискретностью 100 мВ |
| Диапазон входного напряжения | ±20 В |
| Условия синхронизации | Запуск по фронту, запуски по шаблону, запуск "Шаблон ИЛИ Фронт", "Шаблон И Фронт", запуск "Шаблон, ЗАТЕМ Фронт", "Фронт, ЗАТЕМ ШАБЛОН", запуск по длительности в различных комбинациях |
| Режимы запуска | Безусловный, условный, однократный режим, самописец |
| Интерфейс | USB 1.1 |
| Питание | От USB |
| Габаритные размеры | 150x85x32 мм |
| Масса | 0,3 кг |
