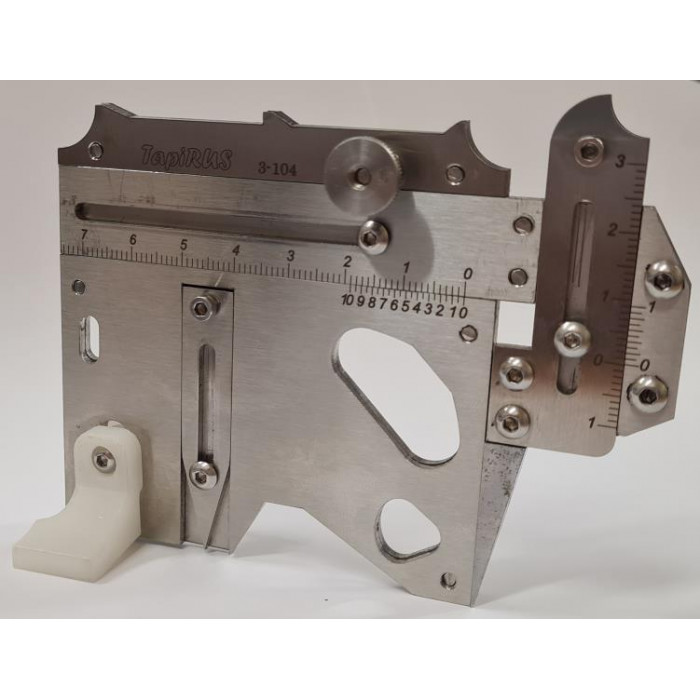

Шаблон Спектр TapiRUS
Производитель: Спектр
Код товара: pro-124811
ПО ЗАПРОСУ
EMAIL: him-vest@mail.ru
0.00 руб.
ЗАПРОС СЧЕТА Нажмите, чтобы узнать подробнее: ДОСТАВКА Доставим от 2-х до 15 рабочих дней, все зависит от дальности вашего региона. (если товар в наличии)
  • Компания Хим-вест, поставщик товаров производителя Спектр. Страна производителя: Россия
  • Универсальный шаблон Спектр TapiRUS специально разработан для замены многочисленных шаблонов и приспособлений, используемых при визуальном и измерительном контроле качества сварных соединений. Шаблон оснащен необходимыми элементами, позволяющими устанавливать его на криволинейную поверхность. Для проведения высокоточных измерений на поверхность TapiRUS нанесены линейки, нониусы, индикаторные риски и шкалы, а так же содержит ряд калибров для измерения угла перехода сварного шва, катетов, радиуса и углов разделки кромок. На шаблоне есть щуп со сменной измерительной иглой для определения величины зазоров и высот/впадин.

    Особенности и преимущества

    • Точное позиционирование по нормали к поверхности объекта контроля и стабильность положения при выполнении измерений
    • Измерение большинства геометрических параметров сварных соединений и поверхностных дефектов
    • Погрешность измерения по шкалам шаблона не превышает 0,1 мм

    Измеряемые параметры и дефекты на тавровом соединении

    • Катет углового шва
    • Глубина поверхностных дефектов
    • Угол скоса кромок
    • Притупление кромок
    • Линейные размеры
    • Величина зазоров
    Если у вас будут вопросы по данному товару, вы смело можете написать вопрос в пункте: задать вопрос или в онлайн чате нашего сайта.

    Комплектация

    • Шаблон
    • Футляр
    • Ключ инбусовый (шестигранный)
    • Руководство по эксплуатации
    • Гарантийный талон
    • Упаковка

    Характеристики

    Основные метрологические характеристики
    Наименование характеристикиЗначение
    Диапазон измерений по горизонтальной шкале W, ммОт 0 до 55
    Значение отсчета по нониусу, мм0,05
    Пределы допускаемой абсолютной погрешности измерений по горизонтальной шкале W, мм
    в диапазоне измерений от 0 до 10 мм включ., в диапазоне измерений св. 10 до 55 мм    		±0,1
    ±0,5
    Диапазон измерений по вертикальной шкале H, ммОт -6 до +20
    Значение отсчета по нониусу, мм0,1
    Пределы допускаемой абсолютной погрешности измерений по вертикальной шкале H, мм
    в диапазоне измерений от -6 до 10 мм включ., в диапазоне измерений св. 10 до 20 мм    		±0,1
    ±0,5
    Основные технические характеристики
    Наименование характеристикиЗначение
    Габаритные размеры, не более
    Длина, мм
    Ширина, мм
    Высота, мм
    120
    45
    87
    Масса, кг, не более0,22
    Температура окружающей среды, °СОт +10 до +30
    Относительная влажность воздуха, %, не более95
    Средний срок службы, лет, не менее1
