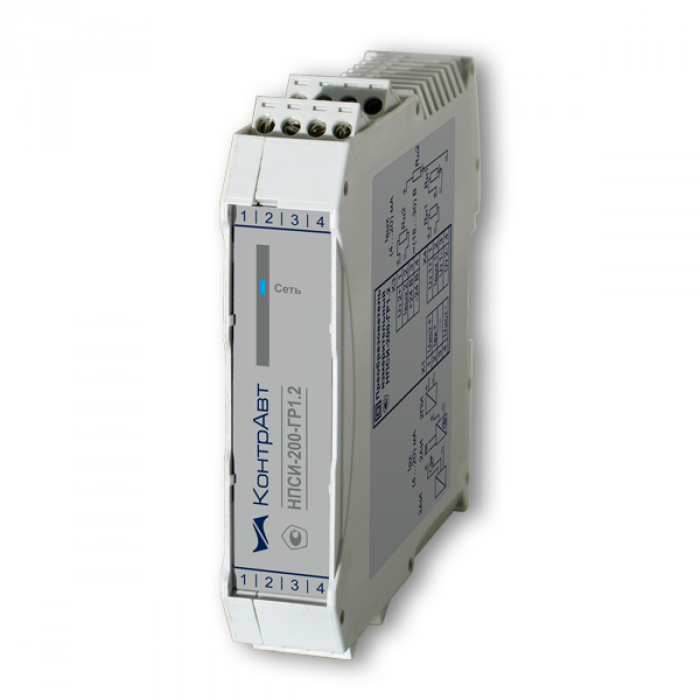

Преобразователь КонтрАвт НПСИ-200-ГР1.2-0С-24-М0
Популярный
Особенности и преимущества
- Трансляция 1:1, разветвление "1 в 2" токового сигнала 4...20 мА
- Гальваническая развязка вход/питание/выход 1/выход 2
- Встроенный источник питания датчика
- Активные/пассивные входы и выходы
- Монтаж на DIN-рейку
- Измерение входного унифицированного сигнала постоянного тока 4…2) мА и его преобразование в два выходных сигнала 4…20 мА
- Подключение как активных, так и пассивных источников токовых сигналов
- Питание источников входного сигнала от встроенного источника питания
- Формирование как активного, так и пассивного выходного токового сигнала
- Гальваническая изоляция 1500В между цепями входов, выхода 1, выхода 2, питания прибора
- Компактный корпус – экономия места в монтажном шкафу. Ширина корпуса – 22,5 мм
- Разъёмные винтовые клеммы обеспечивают простой монтаж
- Высокая точность преобразования 0,1 %
- Защита от электромагнитных помех при передаче сигналов на большие расстояния
- Передача сигнала 4…20 мА на удалённые вторичные приборы по стандартным электротехническим проводам
- Расширенный диапазон рабочих температур -40…+70 °С
- Диапазон напряжений питания 18…30 В
- Энергетика
- Металлургия
- Химическая промышленность
- Нефтяная промышленность
- Газовая промышленность
- Машиностроение
- Пищевая промышленность
- Перерабатывающая промышленность
- Научные исследования
Комплектация
- Преобразователь
- Паспорт
- Гарантийный талон
- Упаковка
Характеристики
| Тип входного сигнала | Ток 4…20 мА, пассивный/активный |
| Диапазон линейного преобразования | 3,6…22 мА |
| Максимально допустимый входной ток | 22 мА |
| Максимально допустимое входное напряжение обратной полярности между клеммами 1.2 и 1.4 | 30В |
| Предел основной допускаемой погрешности преобразования | ±0,1 % |
| Дополнительная погрешность в диапазоне рабочих температур -40…+70 °С | ±0,006 %/°С |
| Дополнительная погрешность при изменении сопротивления нагрузки токового выхода (при номинальном напряжении питания) | ±0,05 % |
| Активные источники сигнала при подключении 2АИ, 3АИ должны обеспечивать напряжения на входе преобразователя (между клеммами 1.2 и 1.4) при входном токе 22 мА (20 мА), не менее | 0,92В (0,9В) |
| Пассивные источники сигнала при подключении 2ПИ должны сохранять работоспособность при напряжении между клеммами 1.1 и 1.2 при максимальном выходном токе 22 мА (20 мА) | 22,2В (22,3В) |
| Выходной сигнал | Ток 4…20 мА, пассивный/активный |
| Максимально допустимый выходной ток | 22 мА |
| Диапазон сопротивлений нагрузки | 0…500 Ом |
| Максимальное напряжение питания внешнего источника при пассивном подключении токового выхода | 26В |
| Характеристики встроенного в преобразователь источника питания датчика Напряжение источника питания датчика |
|
| Время установления выходного сигнала при скачкообразном изменении входного | 35 мс |
| Время установления рабочего режима | 5 мин. |
| Устойчивость к электромагнитным воздействиям по ГОСТ Р 51317 | Класс 3 критерий А |
| Гальваническая изоляция цепей питания/входа/выхода | 1500В, 50 Гц |
| Допустимый диапазон напряжений питания: | 18…30 В |
| Потребляемая мощность | 4,5 Вт |
| Условия эксплуатации | Температура: -40…+70 °С Влажность: 95 % при 35 °С |
| Масса | 200 г |
| Габаритные размеры | 115×110×22,5 мм |
| Гарантия | 36 мес. |
| Межповерочный интервал | 5 лет |
