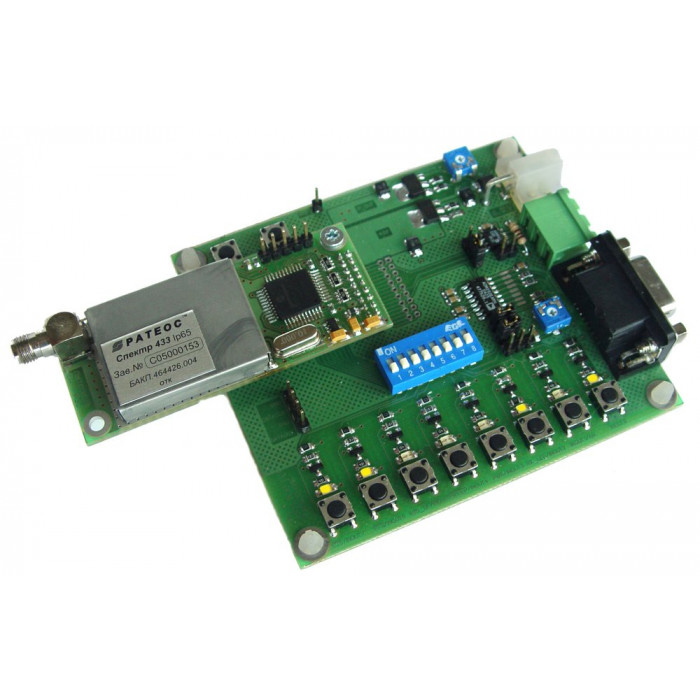

Отладочная плата Ратеос TEST 433 OEM
Популярный
Радимодем предназначен для встраивания в различную аппаратуру, где требуется организовать беспроводной обмен данными.
Особенности и преимущества
- Модули представляют собой малогабаритную печатную плату с интерфейсными разъемами
- Модули, как правило, используются в различных системах сбора телеметрических данных, удаленного управления и т.д
- Работая в «прозрачном» режиме, они легко встраиваются в уже построенные системы без необходимости доработки программного обеспечения
- Радиомодули «СПЕКТР 433 SX ОЕМ» работают в диапазоне частот ISM 433 (433,92 ±0,2 %) МГц при номинальной выходной мощности до 10 мВт
Устройство отладочной платы
- Стабилизаторы питания
- Преобразователи уровней RS-232 и RS-485
- Светодиодные индикаторы, отображающие состояние сигналов
- Кнопки и переключатели, имитирующие внешние сигналы
Комплектация
- Модем
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Диапазон рабочих температур | -40...+50 °С |
| Диапазон частот | (434,92 ±02 %) |
| Чувствительность приемника | -114 dBm (при скорости 4800 бод) |
| Номинальная мощность передатчика | 10 мВт - Спектр 433 SX ОЕМ |
| Тип модуляции выходного сигнала | Двухуровневая GFSK |
| Скорость обмена данными в эфире | 4800, 9600, 19200, 38400, 76800 бод |
| Способы обнаружения и исправления ошибок | CRC8 на 32 байта (12,8) код Хэмминга, Рида-Соломона (FEC), перемежение |
| Напряжение питания | 3,3 В (номинальное) 3,0...3,5 В (допустимое) |
| Потребляемый ток | Спектр 433 SX ОЕМ: - не более 45 мА (прием) - не более 390 мА (передача на макс. мощности) |
| Интерфейс обмена данными | UART (уровни 3,3В КМОП) сигналы RxD, TxD, CTS, RTS, DCD/485_DE |
| Скорость по UART, бод формат данных режим обмена | 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200 8 бит, 1 стоповый бит, 9 бит в режимах: О, Е, М, S, N Асинхронный |
| Режимы работы | Прозрачный Пакетный в сторону DTE Пакетный в сторону DCE Командный Удаленная конфигурация Смена ПО |
| Размер внутреннего буфера | 1 Кбайт |
| Габаритные размеры | 43,5 х 28,5 х 15 мм |
