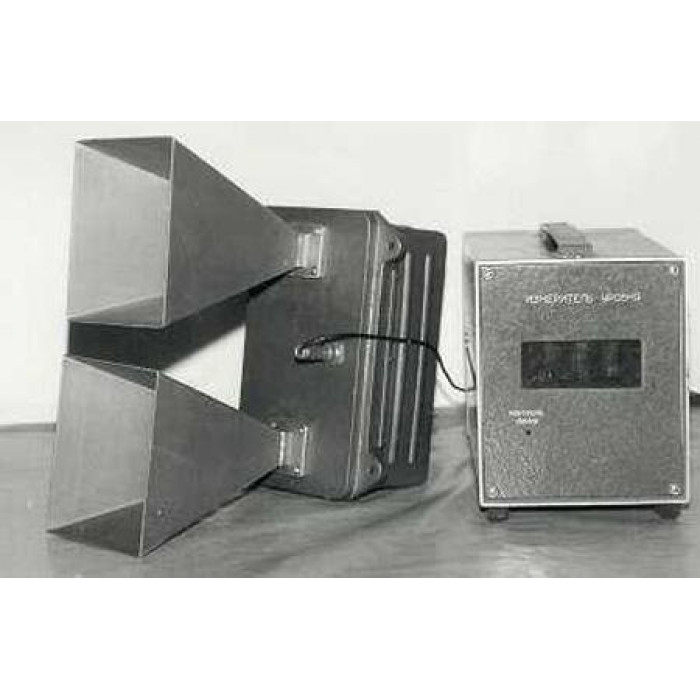

Измерение уровня производится бесконтактным методом путем определения времени распространения в воздухе СВЧ радиосигнала, излучаемого рупорными антеннами измерителя и отражающегося от поверхности измеряемого материала.
Антенны, представляющие собой открытые рупора, выполняются из титана, стали или латуни и подключаются к измерительному модулю через волноводы - полые металлические трубы, которые также выполняются из тугоплавкого металла.
Длина труб и тип используемого для их изготовления металла не влияют на результаты измерений и не сказываются на точности, при изменении длины труб не требуется подстройка прибора. Также на результаты измерений не оказывают влияние температура и состав газовой среды, в которой распространяется СВЧ сигнал, не влияет и материал, до которого измеряется расстояние.
Необходимые и достаточные условия для обеспечения точности измерений: поверхность измеряемого материала должна быть ровной и измеряемый материал должен отражать СВЧ сигнал (последнее условие выполняется для всех металлов в твердом и жидком состоянии и для всех жидкостей).
Выходной сигнал для передачи на вторичный прибор результатов измерений может устанавливаться в одном из двух вариантов по согласованию с заказчиком
Диапазон рабочих температур антенн и волноводов измерителя ограничивается только типом металла, из которого они изготовлены.
Исполнение корпуса измерительного модуля обеспечивает защиту от проникновения пыли и воды в соответствии с группой IP63 ГОСТ 14254-80.
Если у вас будут вопросы по данному товару, вы смело можете написать вопрос в пункте: задать вопрос или в онлайн чате нашего сайта.| Максимальное значение измеряемого уровня (расстояние от антенн измерителя до поверхности измеряемого материала) - не менее | 2,5 м |
| Минимальное измеряемое расстояние от антенн измерителя до поверхности материала (мертвая зона) - не более | 0,25 м |
| Дискрет измерения уровня - не более | 5 мм |
| Относительная погрешность измерения уровня (приведенная к расстоянию от антенн измерителя до уровня измеряемого материала) - не более | 1 % |
| Режим измерения | Непрерывный |
| Постоянная времени цепи передачи выходного аналогового сигнала - не более | 0,3 сек. |
| Диапазон частот зондирующего СВЧ сигнала | Трехсантиметровый |
| Время выхода на режим измерения после включения питания - не более | 3 мин. |
| Напряжение питания | +24В |
| Допустимый диапазон изменения напряжения питания | Не менее +23В Не более +27В |
| Ток потребления - не более | 500 мА |
| Диапазон рабочих температур | От -40 до +60 °C |
| Габариты измерительного модуля | 310 х 240 х 220 мм |
