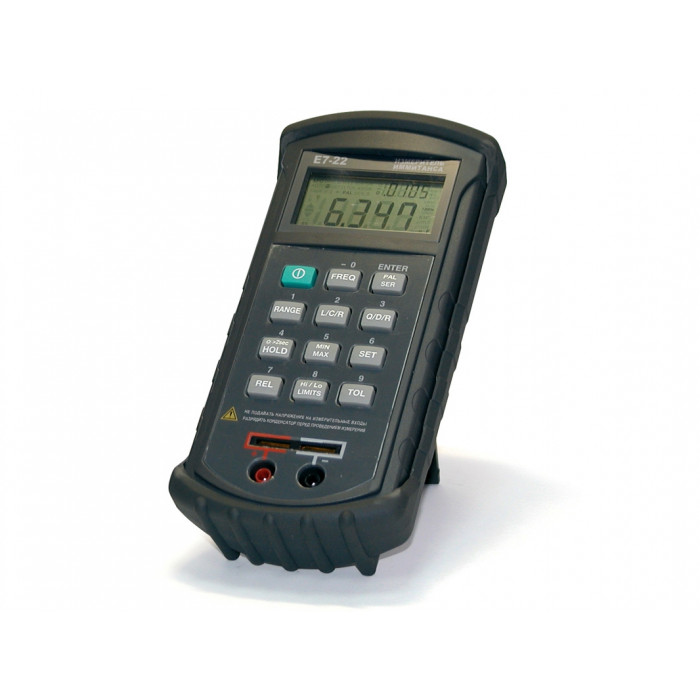

Измеритель иммитанса ПрофКиП Е7-22М
Популярный
Портативный измеритель RLC ПрофКиП Е7-22М предназначен для измерения емкости, индуктивности, тангенса угла потерь, добротности, сопротивления переменному току, эквивалентного последовательного /параллельного сопротивления. Компактное исполнение, высокая функциональность, возможность работы в полевых условиях и перечень измеряемых параметров прибора ПрофКиП Е7-22М полностью удовлетворяют потребности современных инженеров.
Особенности и преимущества
- Измеряемые параметры: Q, Rac, L, C, D, Rs, Rp
- Точность: 0.5% (R), 0.7% (L, C)
- Тест-сигнал: 120Гц, 1 кГц, 0.5 В
- Последовательная/параллельная схема замещения
- Высокое разрешение: 0.1 мкГн, 0.1 пФ, 1 мОм
- Одновременная индикация двух измеряемых параметров
- Автоматический и ручной выбор пределов измерения
- Регистрация макс./мин. и вычисление среднего значения
- Режим Δ-измерений и допускового контроля
- Универсальное питание
- Интерфейс RS-232
Комплектация
- Измеритель иммитанса
- Кабель измерительный - 2 шт.
- Кабель RS-232
- CD-ROM с ПО
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
Характеристики
| Параметры | Значения |
| Измерение | емкость, индуктивность, тангенс угла потерь, добротность, сопротивление переменному току, эквивалентное последовательное /параллельное сопротивление |
| Активное сопротивление (Rac) | |
| Диапазон измерения | 20 Ом, 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм, 10 МОм |
| Разрешение | 1 мОм, 10 мОм, 100 мОм, 1 Ом, 10 Ом, 100 Ом, 1 кОм |
| Точность | ±(0.5% … 0.8% + 3 е.м.р.) 200 Ом … 2000 кОм±(1.2% … 2% + 8 е.м.р.) 20 Ом, 10 МОм |
| Емкость | |
| Диапазон измерения | 2000 пФ, 20 нФ, 200 нФ, 2000 нФ, 20 мкФ, 200 мкФ, 2000 мкФ, 20 мФ |
| Разрешение | 0.1 пФ, 1 пФ, 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ, 1 мкФ |
| Точность | ±(0.7% + 3 е.м.р.) 20 нФ … 200 мкФ, (D < 0.5)±(1% … 2% + 5 е.м.р.) 2000 пФ, 2000 мкФ, 20 мФ (D < 0.1) |
| Индуктивность | |
| Диапазон измерения | 2000 мкГн, 20 мГн, 200 мГн, 2000 мГн, 20 Гн, 200 Гн, 2000 Гн, 10000 Гн |
| Разрешение | 0.1 мкГн, 1 мкГн, 10 мкГн, 100 мкГн, 1 мГн, 10 мГн, 100 мГн, 1 Гн |
| Точность | ±(0.7% + 5 е.м.р.) 200 мГн … 200 Гн±(1% … 2% + 5 е.м.р.) 2000 мкГн, 20 мГн, 2000 Гнна пределе 10000 Гн не нормируется |
| Добротность (Q), потери (D) | |
| Диапазон измерения | 0.9999, 9.999, 99.99, 999.9 |
| Разрешение | 0.0001, 0.001, 0.01, 0.1 |
| Точность | соответствует точности измерения емкости и индуктивности |
| Измерение RLC | |
| Выбор предела измерений | основная шкала: автоматический, ручнойдополнительная шкала: автоматический |
| Скорость измерения | 1 изм /с |
| Индикация | Ls /Q, D, Rs, Lp /(Q, D, Rp)Cs /(Q, D, Rs)Cp /(Q, D, Rp)Rac (s – последовательная, p – параллельная, ас – переменный ток) |
| Схема измерения | параллельная /последовательная (ручной выбор) |
| Тест-сигнал | |
| Частота | 120 Гц, 1 кГц (ручной выбор) |
| Уровень | 0.5 В |
| Функции | |
| Интерфейс | последовательный порт по стандарту RC-232C с оптической развязкой |
| Индицируемые параметры | основной экран: Rac, L, Cдополнительный экран: Q, D, Rs, Rpиндикаторы параметров режима измерения |
| Формат индикации | 4½ разряда (19999) основная шкала4 разряда (9999) дополнительная шкала |
| Индикация перегрузки | «OL» |
| Питание | 110 В …127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 320х140х360 мм |
| Вес | 3,5 кг |
