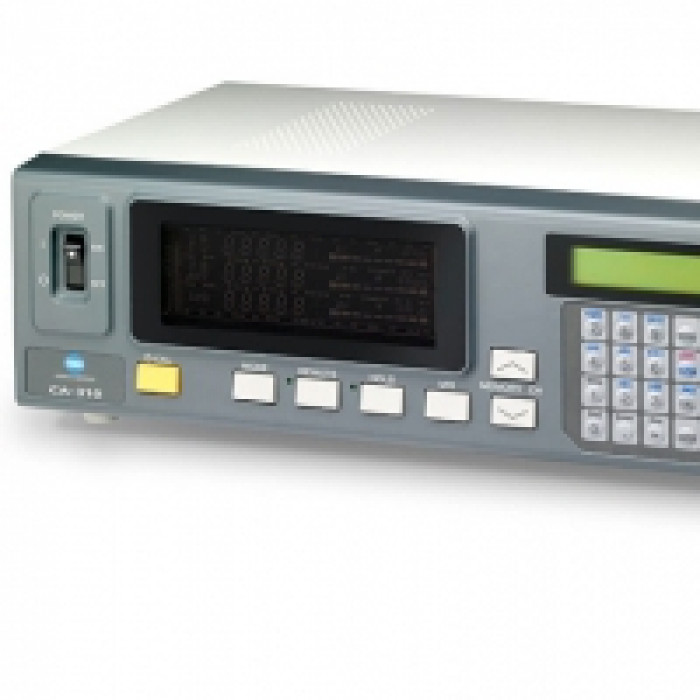

CA-310 Анализатор цвета дисплеев

Прибор внесен в Госреестр СИ

Цветоанализатор для дисплея CA-310 используется для бесконтактных измерений яркости и цветности, а также обеспечивает высокоточную настройку баланса гамма/белого ЭЛ/ЖК-ТВ со светодиодной подсветкой, чтобы значительно улучшить производительность, КК и калибровку.

Универсальная измерительная головка может измерять ЖК, плазменные и другие дисплеи, а измерительная головка мерцания ЖК может использоваться для измерения мерцания ЖК в дополнение к яркости и цветности.

Применение:

• ЖК телевизоры
• Плазменные телевизоры,
• OLED дисплеи
• Проекторы

ОСОБЕННОСТИ:

• Улучшенная производительность при измерении ЖК-телевизоров со светодиодной подсветкой. Анализатор цвета дисплея CA-310 - инструмент высокой точности для измерения ЖК-телевизоров с подсветкой и других дисплеев с подсветкой. Несмотря на то, что обычная подсветка, такая как люминесцентные лампы, дает относительно однородный свет, спектральное распределение излучения светодиодов немного меняется с каждым блоком. CA-310 решает эту проблему с помощью цветовых датчиков, которые более точно соответствуют функциям цветокоррекции CIE 1931, предлагая более высокую точность измерения, обеспечивая при этом высокую скорость измерения даже при низкой яркости.

• Позволяет выполнять высокоскоростное измерение, даже при крайне низких яркостях (до 0,005 кд / м2). Технология шумоподавления датчика использовалась для измерения даже в крайне низкой яркости области около 0,005 кд / м2 до 4 раз в секунду. Это позволяет выполнять высокоскоростные высокоточные измерения, необходимые для изготовления высококачественных дисплеев. Кроме того, при яркости выше 2,0 кд / м2 возможно выполнение 20 измерений в секунду.

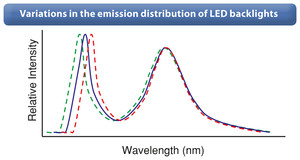

• Уменьшает ошибки из-за колебаний распределения излучения светодиодов до менее 1/3. Различия в распределении излучения светодиодной подсветки приводят к индивидуальным различиям в размере около 10нм в длине волны пиковой интенсивности. При настройке ЖК-телевизоров со светодиодной подсветкой с такими индивидуальными различиями с использованием обычных цветоанализаторов могут возникать цветовые различия, близкие к 0,010 на диаграмме xy цветности. С помощью CA-310 разницу в цвете в таких же случаях уменьшается примерно до 0,003.

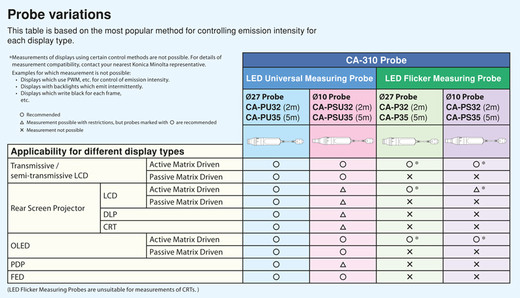

• Варианты зондов

Эта таблица основана на самом популярном методе контроля интенсивности излучения для каждого типа дисплея.
Измерения дисплеев с использованием некоторых методов управления невозможны. Для получения подробной информации о совместимости измерений обратитесь к ближайшему представителю Konica Minolta.
Измерение невозможно для:
• Дисплеев, которые используют ШИМ и т. д. для контроля интенсивности излучения.
• Дисплеев с прерывистой подсветкой.
• Дисплеев, которые записывают черный для каждого кадра и т. д

Доставка и оплата

Гарантии и условия возврата

Konica Minolta оснастила цветоанализатор CA-310 новым датчиком с относительной спектральной чувствительностью, наиболее точно приближенной к чувствительности человеческого глаза, что позволяет выполнять точные измерения с высокой скоростью даже при низкой яркости. Излучение различных экземпляров светодиодов неоднородно, вследствие незначительных (около 10 нм) индивидуальных различий в спектрах излучения. В ЖК телевизорах со светодиодной подсветкой неоднородность такой величины, после настройки обычными приборами, приводит к ошибке цветоразличия 0.010 по диаграмме цветности xy.  При использовании же прибора CA-310 ошибка измерения не превышает 0.003.

Технические характеристики:

Модель	Цветоанализатор дисплеев CA-310
Зона измерения	Ø 27мм (Ø10мм опционально)
Угол измерения	±2.5°
Дистанция измерения	30±10 мм
Отображаемый диапазон	Яркость: 0.0001 - 1000 кд/м2Колориметрические значения: Отображение в 4-х или в 3-х значениях
Яркость	Диапазон измерения: 0.0050 - 1000 кд/м2Точность: ±1% ±2%Сходимость: 10.00 - 1000 кд/м2: ±2%±0.0010 кд/м2(0.0050 - 0.0999 кд/м2: 4%±0.0015 кд/м2)
Колориметрические значения	Диапазон измерения: 0.0500 - 1000 кд/м2Точность (белый): 120 кд/м2: ±0.002 (± 0.004 для монохромных)Сходимость:  0.0500 - 0.0999 кд/м2: 0.010 0.1000 - 0.1999 кд/м2: 0.004 0.2000 - 0.4999 кд/м2: 0.002 0.5000 - 1000 кд/м2: 0.001
Измерение мерцания	Диапазон измерений: 5 кд/м2 или вышеДиапазон отображения: 0.0 - 999.9%Точность ±1% ±2%Сходимость 1%
Скорость измерения (USB)	xyLv:0.0050 - 0.0999 кд/м2: 4 измерений/сек. 0.10 - 1.99 кд/м2: 5 измерений/сек. 2.000 кд/м2 - 1000 кд/м2: 20 измерений/сек.Мерцание(контраст): 16 измерений/сек.
Отображение информации	Цифровой: xyLv, XYZ, TΔuvLv, u'v'Lv, анализ RGBАналоговой: ΔxΔyΔLv, R/G B/G ΔG, ΔR B/R G/RДисплей (LCD): 16 символьный × 2 строчный (с подсветкой)
Синхронизация	NTSC, PAL, EXT, UNIV, INT
Параметры объектов измерения	Вертикальная синхронизация в диапазоне: от 40 до 200 Гц
Каналы измерения	100
Интерфейс	USB или RS-232c (38,400 бит/сек. или ниже)
Многоточечные измерения	До 5 точек (с платой расширения CA-B15)
Программное обеспечение	ПО SDK (поставляется как стандартный аксессуар)
Условия эксплуатации	Температура: от 10 до 28°C; Относительная влажность 70% или менее, без образования конденсата.
Условия хранения	от 0 до 28°C: Относительная влажность 70% или менее,без образования конденсата;от 28 до 40°C: Относительная влажность 40% или менее,без образования конденсата
Напряжение питания	от 100 до 240В AC, 50/60Гц, 50ВТ
Параметры(Ш × В × Г)	Прибор: 340 × 127 × 216ммДатчик: Ø49 × 208мм
Вес	Прибор: 3.58кг;Датчик: 530г

Приказом Федерального агентства по техническому регулированию и метрологии № 2175 от «16» октября 2018 г. анализаторы цвета дисплеев CA-310 Konica Minolta (приборы комбинированные для измерения световых и цветовых характеристик ) внесены в Госреестр средств измерений с регистрационным номером в 72715-18.
