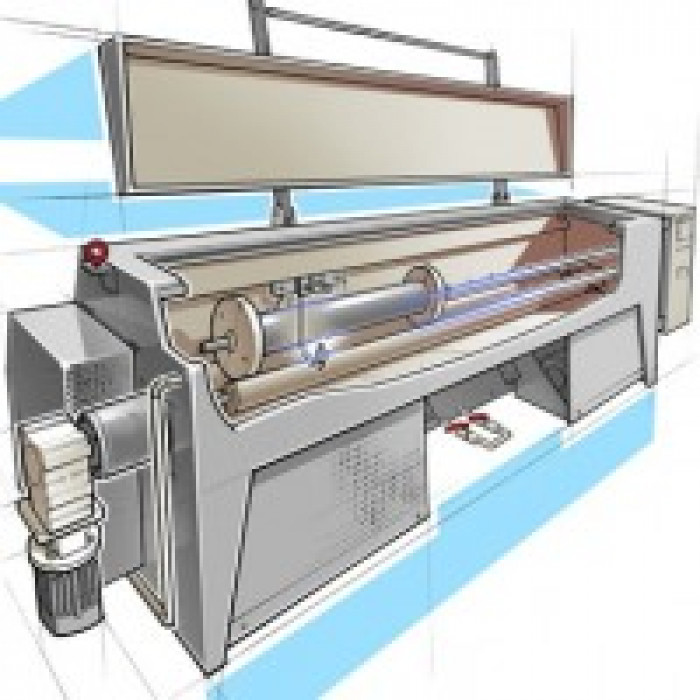

Моечная машина тип HA для очистки анилоксовых валов,формных цилиндров и гильз

Моечная машина Renzmann модели HA предназначена для смыва анилоксовых валов и анилоксовых гильз, а также цилиндров для глубокой печати из всех типов материалов и любой линиатуры, весом до 380 кг.

Качественная и щадящая мойка осуществляется за счет распыления по всей поверхности вала.

Через определенное время, необходимое для достаточного растворения или размягчения, загрязнения устраняются из ячеек валов струёй воды под высоким давлением (100 бар).

Для защиты внутренней и наружной поверхности торцов гильз от любого контакта с моющим раствором их герметизируют опорными дисками.











Особенности системы:

• Машина с верхней загрузкой и с моечной камерой из нержавеющей стали;
• Машина изготовлена из нержавеющей стали; работа моечной машины возможна лишь при закрытой крышке; ее открытие возможно только после выполнения всей программы очистки;
• Вращающийся валик и несущие устройства состоят из двух полуосей из нержавеющей стали, поддерживаемых спереди; привод от внешнего редуктора;
• В машине не требуется точное позиционирование; длина деталей для очистки может быть разной, регулировка не требуется;
• Система средств очистки, предназначенная для смыва загрязнений с поверхности очищаемых деталей в щелочной среде: состоит из контейнера, изготовленного из нержавеющей стали, расположенного под камерой очистки, а также системы насоса промывки;
• Контейнер средств очистки оборудован быстродействующим водонагревателем (температура до 60°C), контролем уровня наполнения (рабочий уровень, макс. уровень) и большим снимающимся осветлительным фильтром;
• Система высокого давления для прямого промыва поверхностей очищаемых деталей перед обработкой их средством очистки;
• Система высокого давления, оборудованная поршневым насосом высокого давления (давление 100 бар) с подключением к водопроводной сети пользователя и горизонтально передвигающейся кареткой, оснащенной щелевой форсункой высокого давления (перемещение настраивается);
• Продувка на горизонтально перемещающейся каретке, чтобы удалять оставшуюся воду после очистки поверхностей;
• Контроль (PLC), включающий контроль элементов и лампочек рабочего состояния. Автоматическая программа очистки включает: промывку средством очистки – слив – промывку под высоким давлением в продольной оси – продув сжатым воздухом; все рабочие процессы проходят, когда очищаемые детали вращаются;
• Водный контейнер для насоса высокого давления, включая погружаемый подогреватель (температура до 60°C), контроль наполнения (рабочий уровень, макс. уровень наполнения) и большой, снимающийся осветлительный фильтр;
• Насос высокого давления из нержавеющей стали;
• Прополаскивание чистой водой (только при условии подключения к системе циркуляции воды); включает отдельную трубу промывки, изготовленную из нержавеющей стали, трубку-теплообменник и систему труб из нержавеющей стали;
• Слив из контейнера машины с помощью диафрагменного насоса.

Доставка и оплата

Гарантии и условия возврата

Характеристики:

Моечная машина тип HA	Типоразмер 15	Типоразмер 20	Типоразмер 25
Количество анилоксовых валов, формных цилиндров и гильз	1	1	1
Макс. диаметр	250 мм	250 мм	250 мм
Макс. вес	380 кг.	380 кг.	380 кг.
Макс. длина валов/цилиндров	1500 мм	2000 мм	2500 мм
Макс. длина гильз	1200 мм	1700 мм	2200 мм или 2 по 900 мм
Характеристики насоса высокого давления P2	3 кВт.,10 л/мин.	3 кВт.,10 л/мин.	3 кВт.,10 л/мин.
Мощность нагрева	2 кВт.	4 кВт.	4 кВт.
	Длина х ширина х высота	Длина х ширина х высота	Длина х ширина х высота
Габариты, мм.	2870 x 1000 x 1300	3370 x 1000 x 1300	3870 x 1000 x 1300
Требования к помещению мм.	4200 x 2800 x 1900	4200 x 2800 x 1900	4200 x 2800 x 1900
Требуемое пространство для проведения работ по монтажу мм.	3000 x 1800 x 1800	3500 x 1800 x 1800	4000 x 1800 x 1800



Моечная машина тип HA-S	Типоразмер 20	Типоразмер 25	Типоразмер 30	Типоразмер 40
Количество валов, цилиндров и гильз	1	1	1	1
Макс. диаметр	300 мм	350 мм	350 мм	400 мм
Макс. вес	700 кг	1000 кг	1000 кг	1500 кг
Макс. длина валов/цилиндров	2000 мм	2500 мм	3000 мм	4000 мм
Макс. длина гильз	1700 мм	2200 мм	2700 мм	3700 мм
Характеристики насоса высокого давления P2	3 кВт.,10 л/мин.	3 кВт.,10 л/мин.	5.5 кВт.,20 л/мин.	5.5 кВт.,20 л/мин.
Мощность нагрева	4 кВт	6 кВт	6 кВт	8 кВт
	Длина х ширина х высота	Длина х ширина х высота	Длина х ширина х высота	Длина х ширина х высота
Габариты	3200 x 1400 x 1350 мм	4200 x 1460 x 1400 мм	4700 x 1460 x 1400 мм	5700 x 1460 x 1400 мм
Требования к помещению	5000 x 3200 x 2250 мм	5500 x 3200 x 2300 мм	6000 x 3200 x 2300 мм	7900 x 3200 x 2300 мм
Пространство для проведения работ по монтажу	4000 x 1550 x 1450 мм	4500 x 1600 x 1450 мм	5000 x 1600 x 1500 мм	6000 x 1600 x 1500 мм



Моечная машина тип HA-S	Типоразмер 20	Типоразмер 25	Типоразмер 30	Типоразмер 40
Количество валов, цилиндров и гильз	2	2	2	2
Макс. диаметр	300 мм	350 мм	350 мм	400 мм
Макс. вес	700 кг	1000 кг	1000 кг	1500 кг
Макс. длина валов/цилиндров	2000 мм	2500 мм	3000 мм	4000 мм
Макс. длина гильз	1700 мм	2200 мм	2700 мм	3700 мм
Характеристики насоса высокого давления P2	5.5 кВт.,20 л/мин.	5.5 кВт.,20 л/мин.	11 кВт.,40 л/мин.	11 кВт.,40 л/мин.
Мощность нагрева	6 кВт	8 кВт	8 кВт	12 кВт
	Длина х ширина х высота	Длина х ширина х высота	Длина х ширина х высота	Длина х ширина х высота
Габариты	3400 x 1460 x 1500 мм	4200 x 1560 x 1500 мм	4700 x 1560 x 1500 мм	5700 x 1760 x 1500 мм
Требования к помещению	5000 x 3200 x 2550 мм	6400 x 3200 x 2650 мм	6900 x 3300 x 2650 мм	8300 x 3400 x 2750 мм
Пространство для проведения работ по монтажу	3700 x 1600 x 1600 мм	4500 x 1700 x 1600 мм	5000 x 1700 x 1600 мм	6000 x 1900 x 1600 мм
